HT7180说明：
HT7180是一款高功率异步升压转换器，集成22mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。
HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。
HT7180还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7180还支持两种不同的tr/tf，以适应不同的EMI和效率需求。
此外，该器件还提供有13V输出过压保护、和热关断保护。
HT7180特性：
输入电压范围：2.7V-12V
输出电压范围：最高12.8V
固定开关频率：500kHz
可编程峰值电流：10A
高转换效率：
94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A)
90% (VIN = 7.2V, VOUT=9.3V, IOUT =6A)
93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A)
89% (VIN = 7.2V, VOUT=12V, IOUT =4.5A)
89% (VIN = 3.6V, VOUT=12V, IOUT =1A)
82% (VIN = 3.6V, VOUT=12V, IOUT =2A)
低关断功耗，关断电流1uA
支持两种tr/tf模式，应对EMI挑战
可编程软启动
输出过压 (13V)、热关断等保护
SOP8L-PP无铅封装
HT7180应用：
无线音箱
便携式音箱
移动电源
充电设备
USB TYPE-C 电源传输
拉杆音箱
平板电脑，笔记本电脑
POS机终端

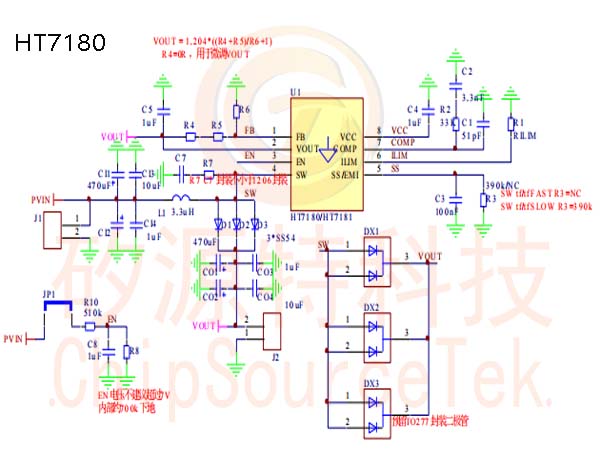

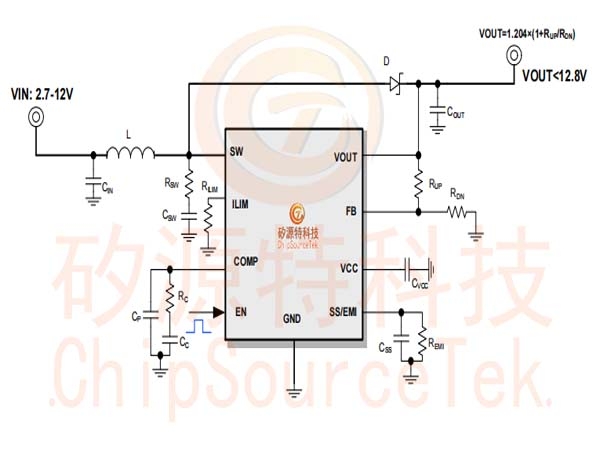

HT7180典型应用：
.jpg)
HT7180订购须知：
|
订购编号
|
封装类型
|
丝印
|
工作温度范围
|
最小包装
|
|
HT7180SPER
|
SOP8L-PP
|
HT7180
YYYMAAB1
|
-40℃～85℃
|
2500PCS/盘
|
|
HT7180SPET
|
SOP8L-PP
|
HT7180
YYYMAAB
|
-40℃～85℃
|
100PCS/管
|

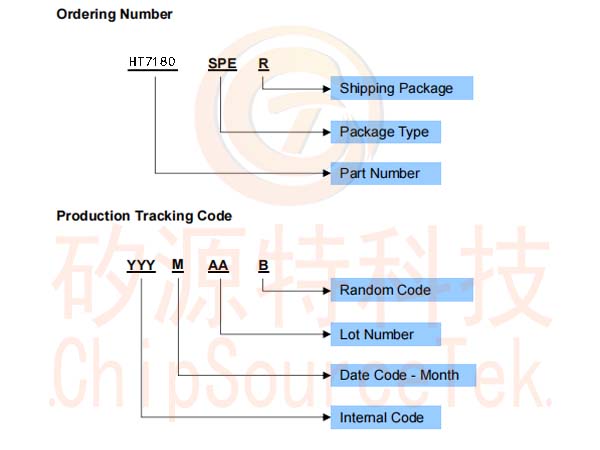

HT7180订购编号/生产跟踪代码：
.jpg)

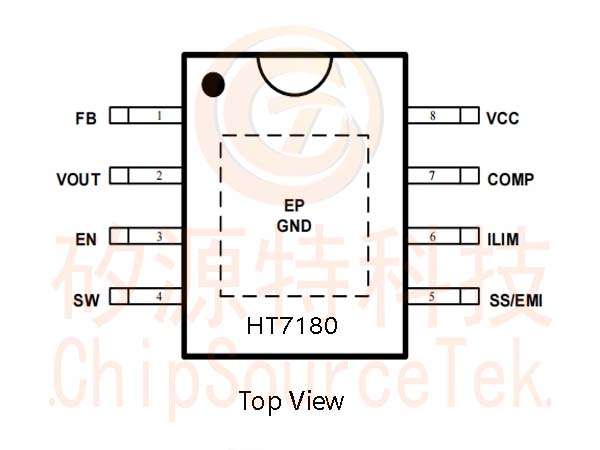

HT7180引脚配置：
.jpg)

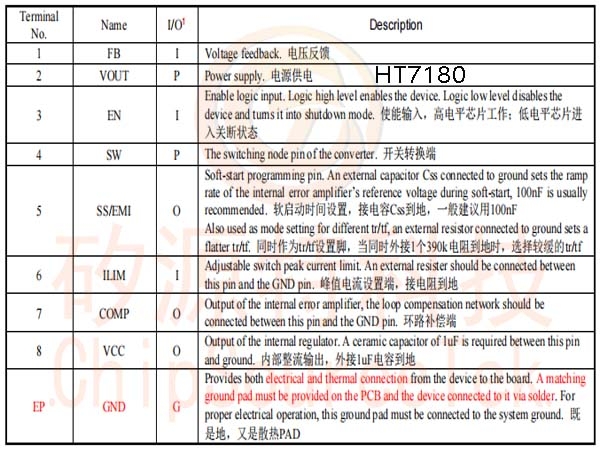

HT7180引脚功能：
.jpg)
典型电路图：
.jpg)
