语音芯片

CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)

    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)是一款4位微控制器,可通过PWM直接驱动电路播放1路ADPCM。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096(±3%)MHz。该芯片在1.5V~5.5V的宽电压范围内工作。它内部包含程序ROM(PROM)和数据ROM(DROM)。程序ROM为4K字,数据ROM大小为248K字节。最大工作SRAM是(96+2)个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器(LVD)。
    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A) 一般说明:
       CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)是一款4位微控制器,可通过PWM直接驱动电路播放1路ADPCM。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为4.096(±3%)MHz。该芯片在1.5V~5.5V的宽电压范围内工作。它内部包含程序ROM(PROM)和数据ROM(DROM)。程序ROM为4K字,数据ROM大小为248K字节。最大工作SRAM是(96+2)个半字节。它总共提供了4个软件可编程I/O端口和一个13级低电压检测器(LVD)。

    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)特性:
    * 工作电压:1.5V至5.5V
    * MCU工作频率:4.096 MHz
    * 内存大小
      - 程序ROM大小:4K字OTP类型
      - 数据ROM大小:248K字节OTP类型
      - SRAM大小:96*4位
      - 用户寄存器:2*4位
    * 断电模式的唤醒功能:
      - HALT模式唤醒源:端口A可以从HALT模式醒来到NORMAL模式并执行唤醒子程序。
    * 2个输入/输出引脚:端口A0和A1可以逐位定义为输入或输出端口。
    * 三重复位条件:
      - 低电压复位。(LVR=1.5V)
      - 上电复位。
      - 看门狗计时器溢出。
    * 一个内部中断源:
      - PWM中断。
    * WDT
      - 看门狗计时器,可通过选项启用/禁用。
      - WDT周期为0.128秒。
    * 音频输出:
      - 支持8/10/12位PWM模式。
    * 支持下拉电阻器1M、50K欧姆、低压复位等选项集。
    * 振荡器保险丝选项±3%,温度和电压补偿。
    * 支持读取禁止的安全选项(1位)。
    * 支持13级LVD功能。

    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)提供SOP8封装:

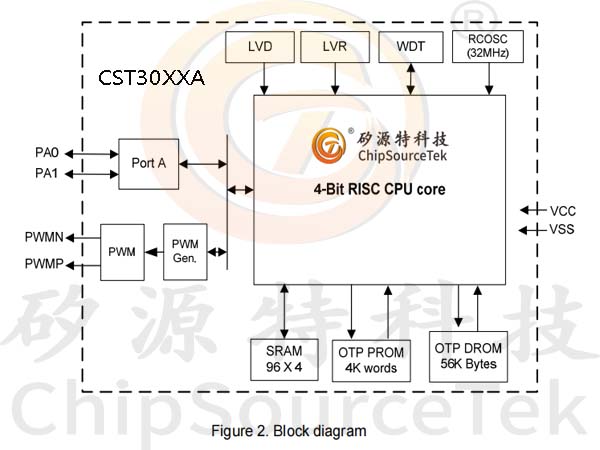

    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A)功能方块图:
    CST30XXA系列 (CST3006A/CST3011A/CST3020A/CST3040A/CST3080A) 应用电路:
