语音芯片

CST1602A(C)

    CST16S2TM是一款高性能的16位MCU,运行频率高达13MHz,配有128K FLASH和总共3K SRAM,用于音频算法的高性能处理。它是Flash Speech系列的新一代计算内核。它最初的目标是语音应用领域,以展示其专业性。CST16S2提供了一个快速单元,允许在一个周期内同时向访问存储器发出计算指令。CST1602A(C)配备了TxP16S2和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。
    此外,CST1602A(C)扩展了其外部设备连接能力,例如串行ROM/Flash。内部存储容量包括128Kx16程序/数据FLASH和3Kx16工作SRAM。
    CST1602A(C) 一般说明:
        CST16S2TM是一款高性能的16位MCU,运行频率高达13MHz,配有128K FLASH和总共3K SRAM,用于音频算法的高性能处理。它是Flash Speech系列的新一代计算内核。它最初的目标是语音应用领域,以展示其专业性。CST16S2提供了一个快速单元,允许在一个周期内同时向访问存储器发出计算指令。CST1602A(C)配备了TxP16S2和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。
        此外,CST1602A(C)扩展了其外部设备连接能力,例如串行ROM/Flash。内部存储容量包括128Kx16程序/数据FLASH和3Kx16工作SRAM。

    CST1602A(C) 特性:
    *注意:CST1602C仅支持SOP16-3和SSOP24-2包。
    *注意:CST1602A(C)不支持超深度睡眠。
    *注意:端口C2禁止与VCC或上拉电阻连接。
    *高性能RISC CST16S2 CPU
      -宽工作频率和电压6Mhz~13mhz@1.8volt~5.5伏
      -操作频率可通过软件进行编程
      -内置3072x16 SRAM
      -嵌入式PC堆栈级别16
    *丰富的DSP功能
      -硬件环形缓冲区支持
      -MAC计算能力:13 MIPS(最大)
      -多功能支持:在MAC计算中,在一个周期内同时访问内存中的两个操作数
      -扩展动态范围:一个40位累加器,确保512次连续多次+加法运算中没有溢出
    *嵌入式闪存128Kx16
      -典型的1000个擦除/编程周期
      -数据保留期超过10年
    *基于软件的音频处理技术
      -子频带、ADPCM、旋律
    *支持18+2(ICE PAD可以作为I/O)通用I/O端口。
    *单声道16位PWM
    *6 IRQ包括2个外部中断
    *SPI主接口
    *三个定时器:定时器1、定时器2、RTC定时器
    *支持扩频计时以减少EMI。
    *看门狗计时器(WDT)
    *低压复位(LVR)
    *PB0、PB1、PB2、PB3支持上升沿触发和下降沿触发两种边缘模式用于唤醒功能。
    *IR
    *低压探测器
    *注意:VCC去耦帽10uF应靠近IC 0.5厘米以内。
    *注意:VCC去耦帽0.1uF应靠近IC 0.5cm以内。
    *注意:禁止将端口C2/PortC4/PortC5/PortC6/PortC7直接连接到电感元件。例如,电机和线圈等。

    CST1602A(C) 应用领域:
    *MCU应用程序
    *电子词典
    *掌上游戏
    *电子学习辅助(ELA)
    *电子故事书

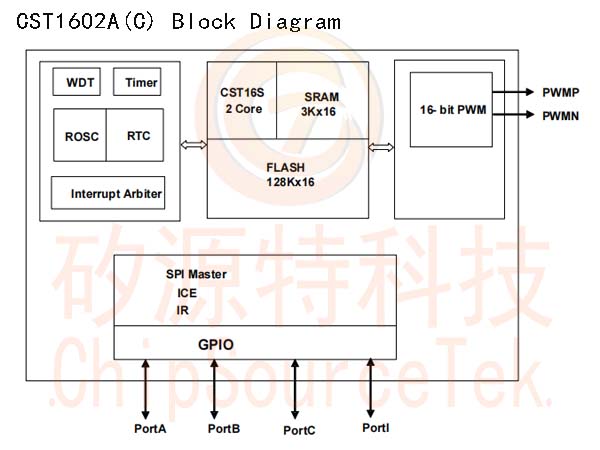

    CST1602A(C) 方框图:

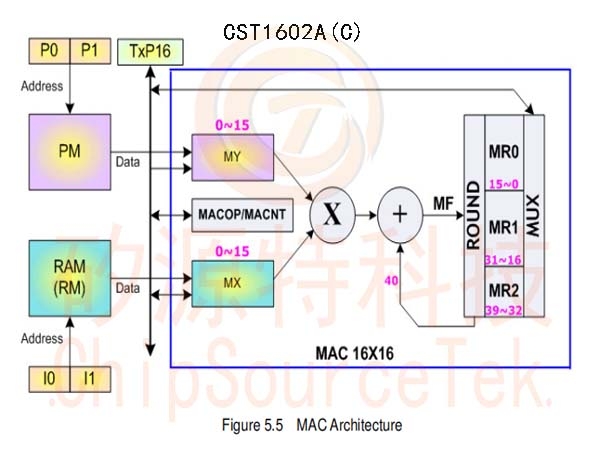

    CST1602A(C) MAC体系结构

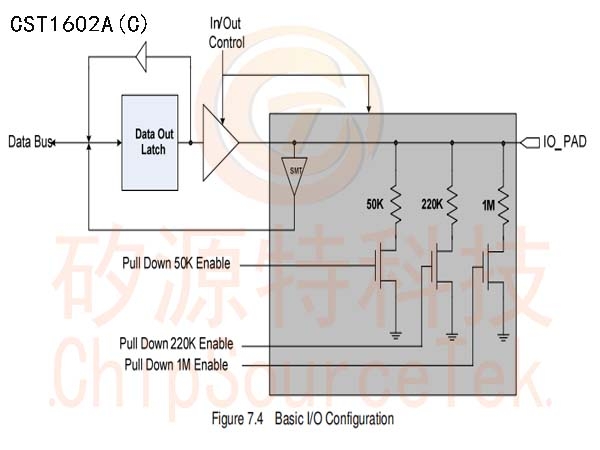

    CST1602A(C) 基本I/O配置

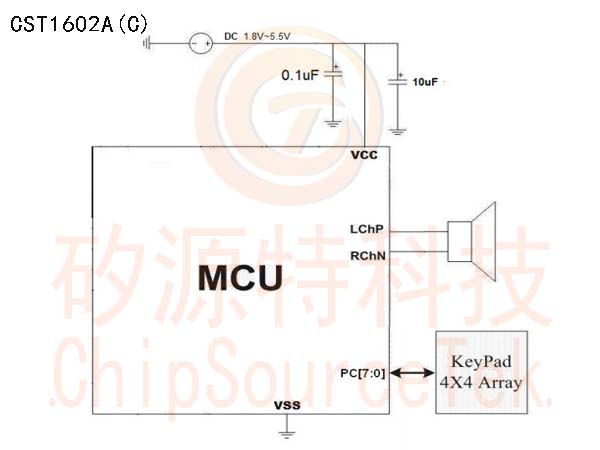

    CST1602A(C) 应用电路与芯片电源电路:

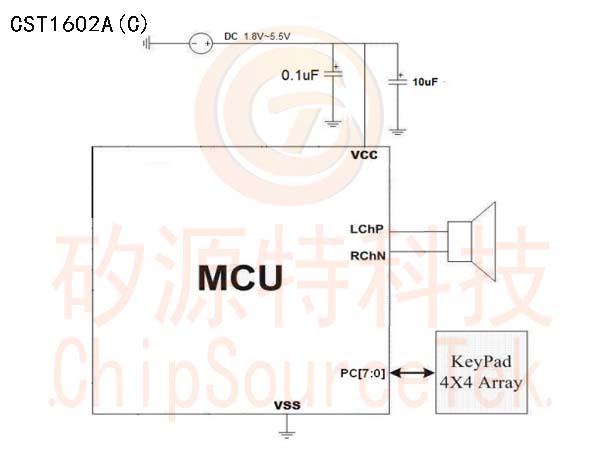

    应用电路:Mono16位PWM输出
    注意:
        1.VCC去耦帽10uF应在0.5cm内靠近IC。
        2.VCC去耦帽0.1uF应接近IC 0.5cm以内。

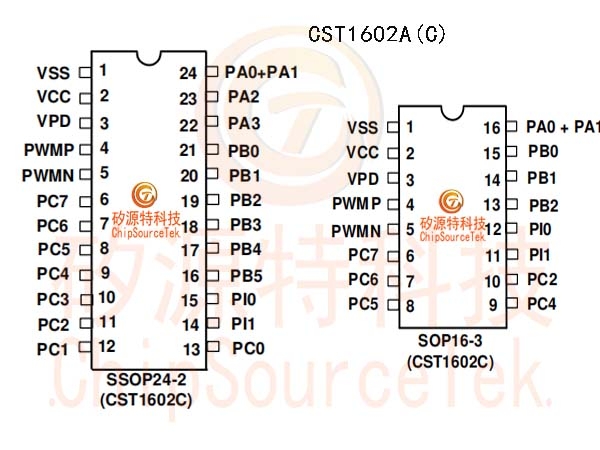

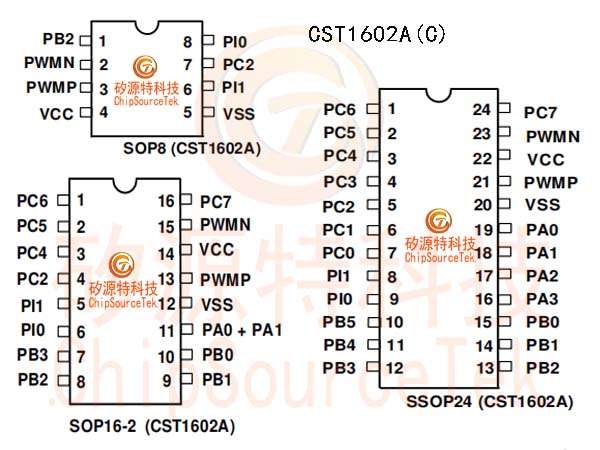

    CST1602A(C) 封装: SOP8/SOP16-2/SOP16-3/SSOP24/SSOP24-2:
