语音芯片

TR16F064A(B)

    TxP16ETM是一款高性能16位MCU,运行频率高达32MHz,配有64K FLASH和4K SRAM,用于音频算法、电源控制和电机控制的高性能处理。它是Flash DSP系列的新一代计算内核。它最初针对控制器和多媒体数字信号处理(DSP)应用领域来展示其专业性。TxP16E提供快速MAC架构,允许在一个周期内同时向访问存储器发出乘法+累加指令。TR16F064配备TxP16E和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。内置高速10位ADC,可轻松应用于交流电源和电机控制应用。
    此外,TR16F064扩展了其外部设备连接能力,如串行ROM/Flash。内部存储器容量包括64Kx16程序/数据FLASH和4Kx16工作SRAM。
    TR16F064A(B) 一般说明:
        TxP16ETM是一款高性能16位MCU,运行频率高达32MHz,配有64K FLASH和4K SRAM,用于音频算法、电源控制和电机控制的高性能处理。它是Flash DSP系列的新一代计算内核。它最初针对控制器和多媒体数字信号处理(DSP)应用领域来展示其专业性。TxP16E提供快速MAC架构,允许在一个周期内同时向访问存储器发出乘法+累加指令。TR16F064配备TxP16E和集成输入/输出端口、音频PWM、定时器和低压复位。。。等等。内置高速10位ADC,可轻松应用于交流电源和电机控制应用。
        此外,TR16F064扩展了其外部设备连接能力,如串行ROM/Flash。内部存储器容量包括64Kx16程序/数据FLASH和4Kx16工作SRAM。

    TR16F064A(B) 特征:
    高性能RISC TxP16E CPU
      *工作频率宽,电压1Mhz~32mhz@1.8volt~5.5伏
      *操作频率可通过软件进行编程
      *内置4096x16 SRAM
      *混合指令和数据存储器与64Kx16闪存ROM共享
      *嵌入式PC堆栈级别24
    丰富的DSP功能
      *硬件环形缓冲区支持
      *MAC计算能力:最大32MIPS
      *多功能支持:在MAC计算中,在一个周期内同时访问内存中的两个操作数
      *扩展动态范围:一个40位累加器,确保512次连续多次+加法运算中没有溢出
    嵌入式闪存64Kx16
      *典型的100000(TR16F064A)/20000(TR16F164B)擦除/编程周期
      *数据保留期超过10年
    基于软件的音频处理技术
      *子带、ADPCM、CELP、旋律合成,最多20个声道(最大)
    支持20+2(ICE PAD可作为I/O)通用I/O端口,可配置为开漏输出
    立体声8~16位PWM可调
    15 IRQ和1 NMI
      *NMI是非屏蔽中断,可以立即中断IRQ
      *2外部中断
    4位SPI主硬件支持DMA传输
    SPI Slaver
    绿色模式
    Timer1,Timer2带预刻度
    低功率指令
    24小时/一天实时时钟
    ICE支持用于电机控制调试的数据RAM监视器
    支持扩频计时以减少EMI。
    CPU阵列
    看门狗计时器(WDT)
    低压复位(LVR)
    低压差调节器(LDO)电源3.3V/1.8v@20ma(电压降0.1v)
    PB0、PB1、PB2、PB3支持上升沿触发和下降沿触发两种边缘模式用于唤醒功能。
    比较器
    ADC 10位/285 kbps(@ACQT=4*TAD)/8通道
    温度传感器
    麦克风
    1402接口

    TR16F064A(B) 应用领域:
    MCU应用程序
    电子词典
    掌上游戏
    电子学习辅助(ELA)
    数码相框
    电子故事书
    电源/电机控制

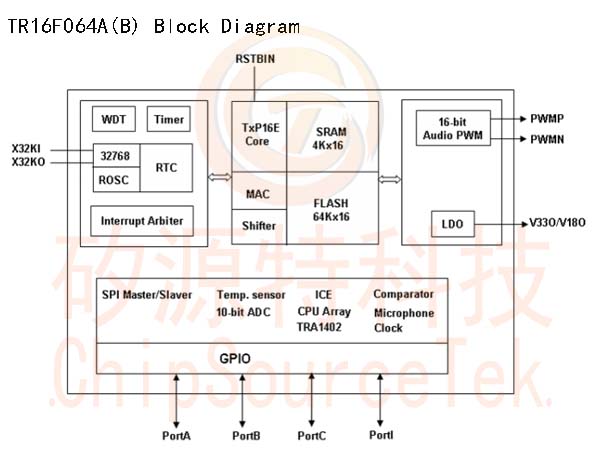

    TR16F064A(B) 方框图:

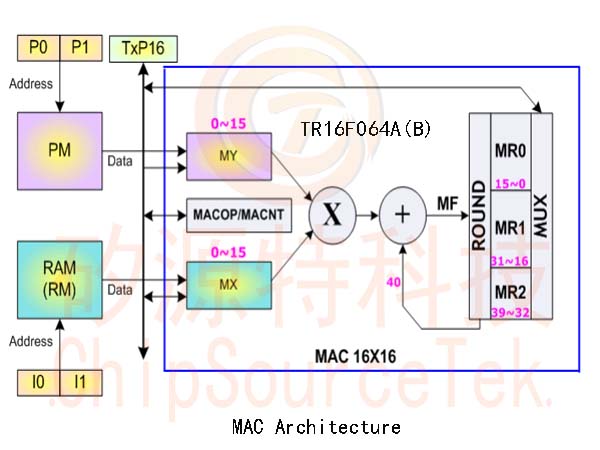

    TR16F064A(B) MAC(16位X 16位乘法器和累加器):
        提供了一个16位x 16位的MAC,用于数字信号处理。MAC操作的核心是乘以2的补体操作数的MX和MY,并积累之前的40位MF,然后舍入存储结果在40位Mr寄存器。基本的MAC架构如图所示。

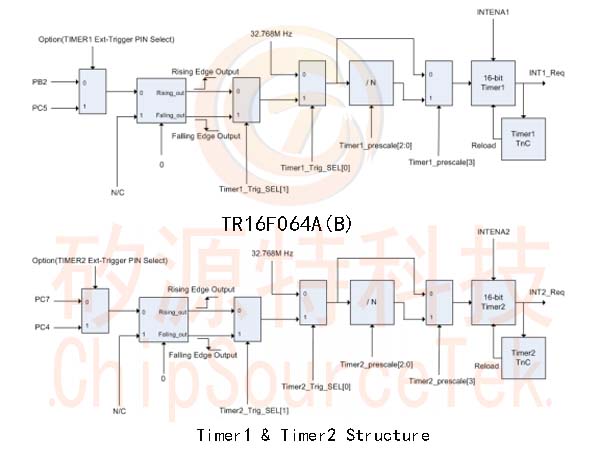

    TR16F064A(B) 定时器1和定时器2结构:

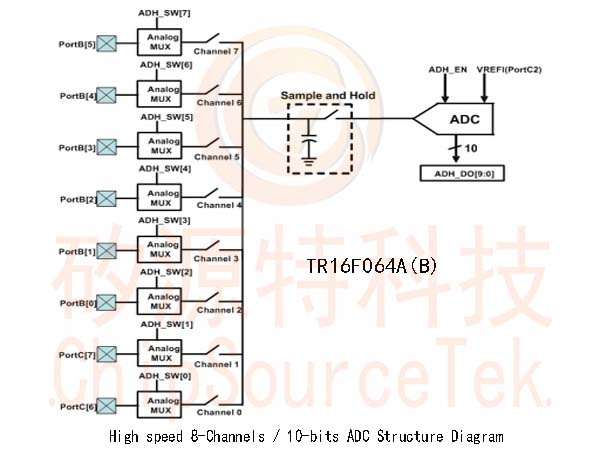

    TR16F064A(B) 高速8通道/10位ADC结构图:

    注意:如果用户需要更精确的ADC应用,用户可以使用PortC2作为的电压参考输入(VREFI)ADC。独立的电压参考输入引脚可以提高ADC的精度。
    注意:可选择启用ADC verf输入,PortC2作为ADC电压参考输入(VREFI),而不是I/O引脚。
    **去耦电容器(10uF)必须尽可能靠近VCC和VSS。

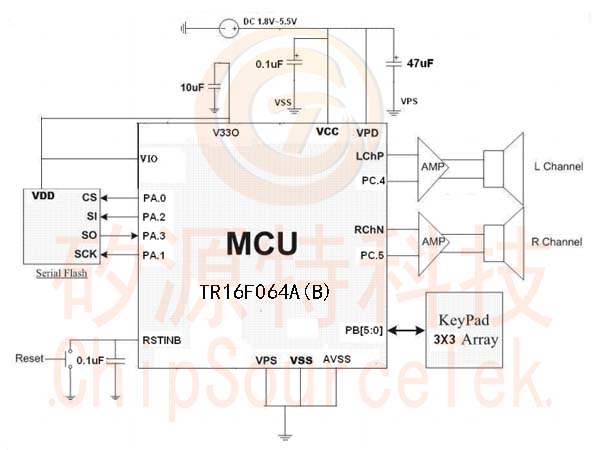

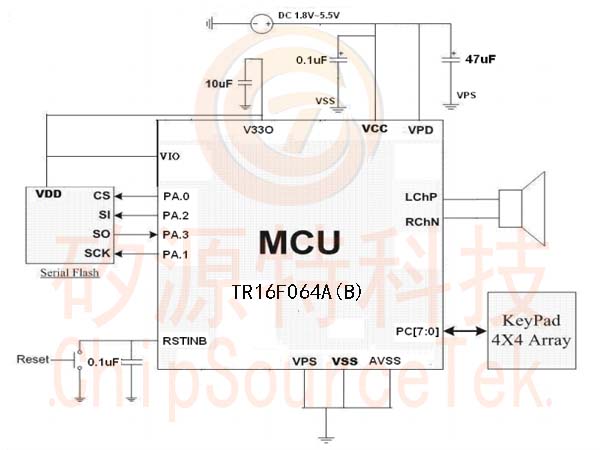

    TR16F064A(B) 应用电路:

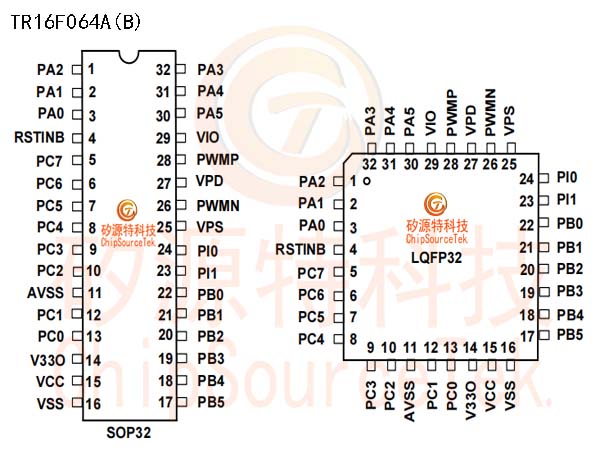

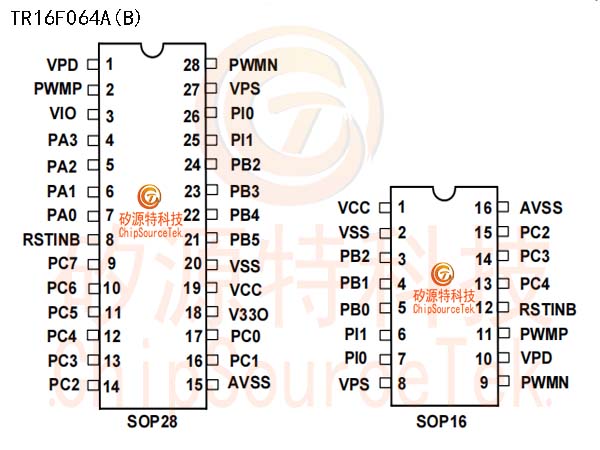

    TR16F064A(B) 封装: SOP28 / SOP32 / SOP16 / LQFP32:
