语音芯片

TRSM5085A

    TRSM5085A系列是4位微控制器,可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。
    程序ROM的最大大小为8K字,最大数据ROM大小为255K字节。最大工作SRAM为(256+2)缺口。它共提供了16个软件可编程的I/O端口。
    TRSM5085A一般说明:
        TRSM5085A系列是4位微控制器,可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。
        程序ROM的最大大小为8K字,最大数据ROM大小为255K字节。最大工作SRAM为(256+2)缺口。它共提供了16个软件可编程的I/O端口。

    TRSM5085A特点:
    工作电压:2.0V~5.5V
    单片机操作频率:8.192MHz
    内存大小
      -程序ROM大小:8K*12位MASK类型
      -数据ROM大小:255K*8位MASK类型
      -SRAM大小:256*4位
      -用户寄存器:2*4位
    断电模式唤醒功能:
      HALT模式唤醒源:端口A、端口B、端口D和端口E/CE可从HALT模式唤醒到正常模式,执行唤醒子例行程序。
      RTC唤醒:时钟源来自内部LRCOSC,时间周期为1/16/64/128 ms。
        -仅支持TRSP (M)5165S1中的RTC唤醒功能。
    12个输入/输出引脚:端口A、端口B和端口D可以逐个定义为输入或输出端口。
    4个输入/输出端口或4个仅输入端口或4个仅输出端口“端口CE/E/C”由选项定义:
      -如果使用仅输入端口,则端口E定义为仅输入端口。
      -如果使用仅输出端口,则将端口C定义为仅输出端口。
      -如果选择输入/输出端口,端口CE定义为输入/输出端口。
    四个复位条件:
      -低压复位。(LVR=2.0V)
      -电源复位。
      -外部复位引脚。(活动低)
      -看门狗计时器溢出。
    一个内部中断源:
      -PWM中断。
    WDT
      -看门狗计时器,可以启用/禁用的选项。
      -WDT周期为256*256*16/Fsys。(系统clock=8.192MHz的WDT周期为0.13秒)
    音频输出:
      -支持PWM或DAC模式的选项。
      -支持8/10/12位。
    支持选项设置为下拉电阻1M,50K或220K欧姆,复位引脚(PB3或PC3),低压复位等。
    振荡器保险丝选项±3%,温度和电压补偿。
    支持安全选项(1位)的读取抑制。
    支持16级LVD功能。

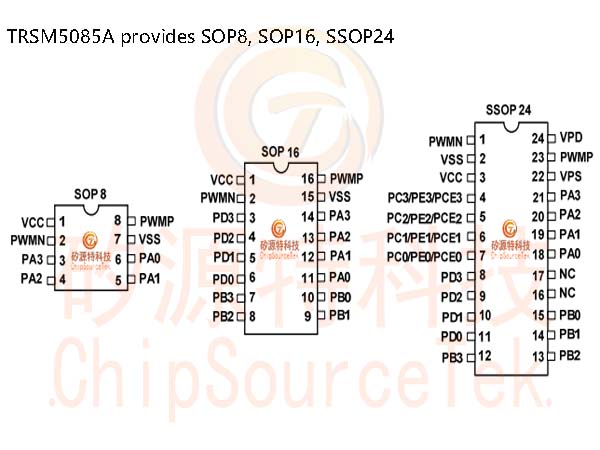

    TRSM5085A提供SOP8, SOP16, SSOP24封装:

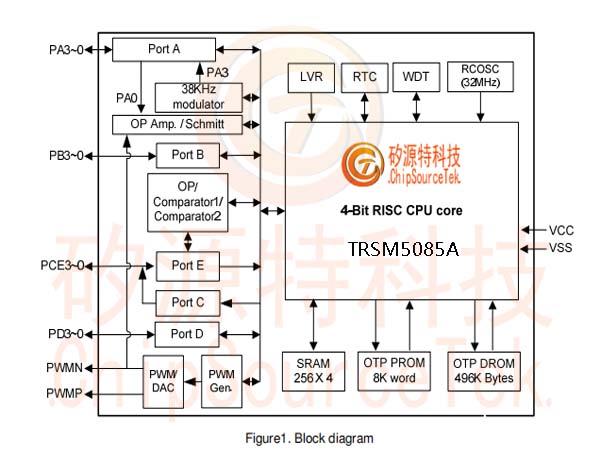

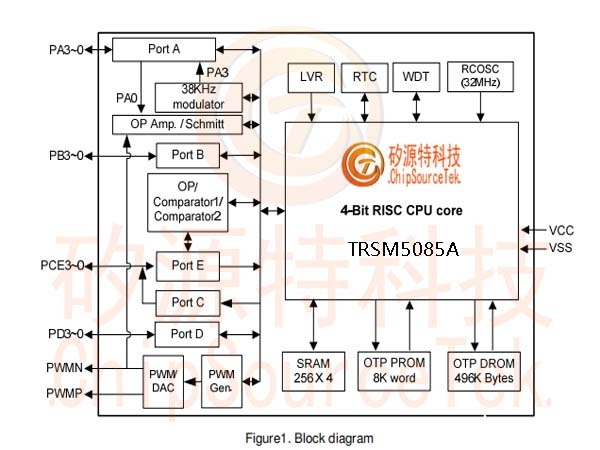

    TRSM5085A框图:

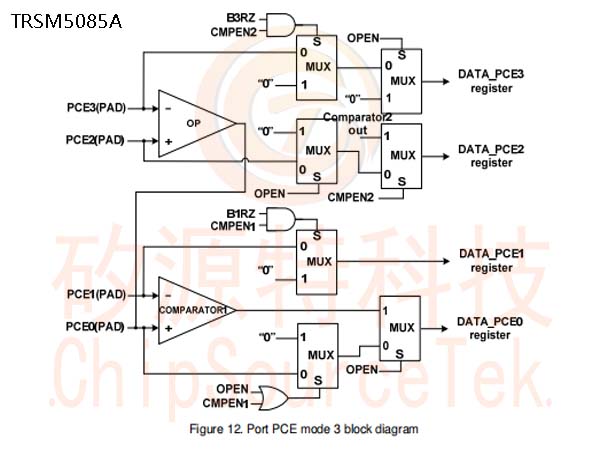

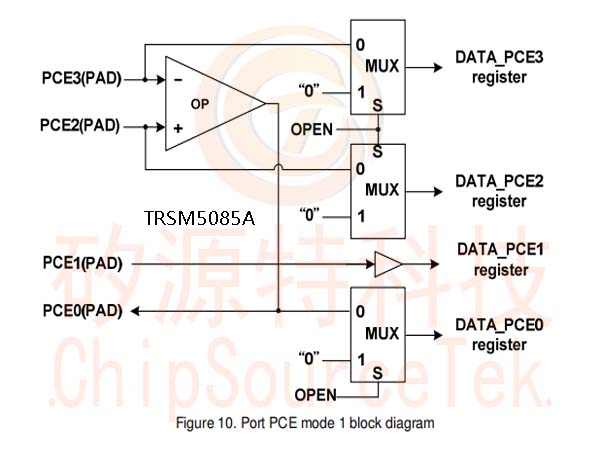

    TRSM5085A端口PCE模式的方框图:

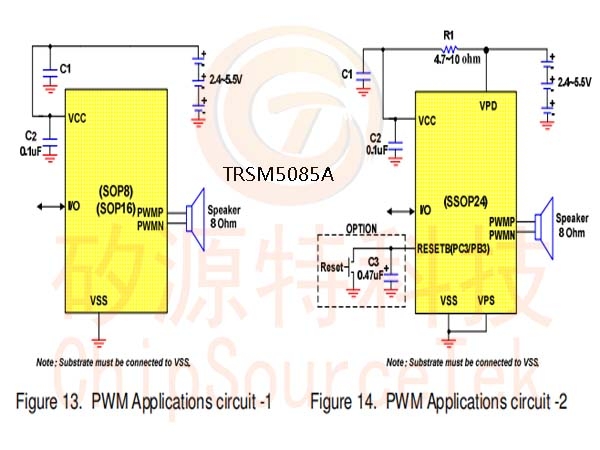

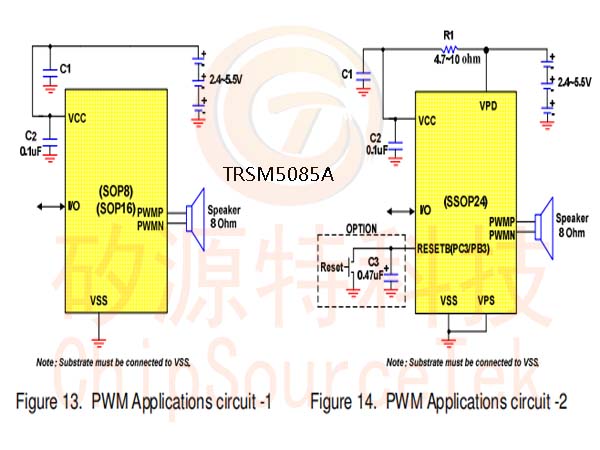

    TRSM5085A应用电路:

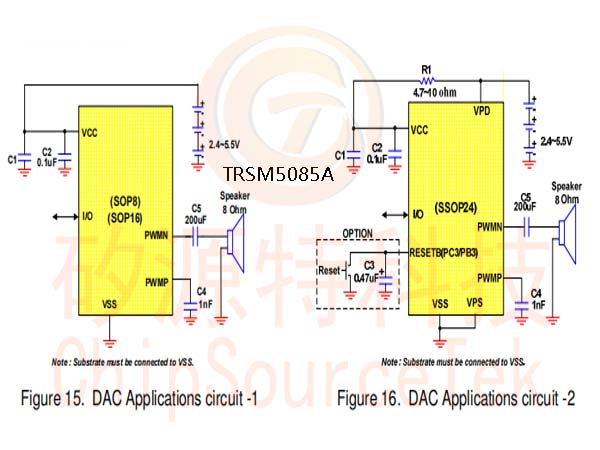

    DAC按选项选择

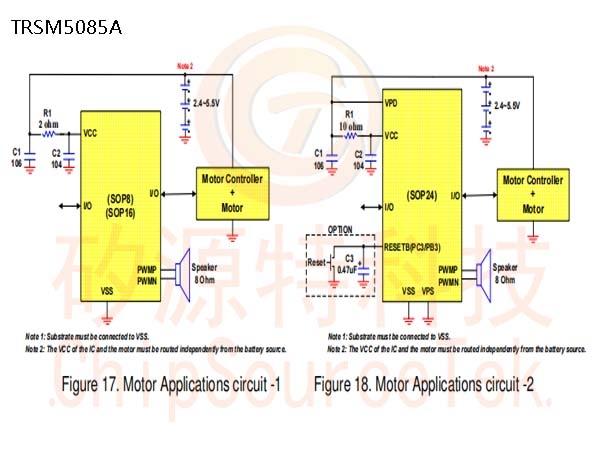

    电机应用
