语音芯片

TRSM5022A

    TRSM5022A系列是一款4位微控制器,可播放4路旋律或4路ADPCM,采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为8.192(±3%)MHz。该芯片在2.0V~5.5V的宽电压范围内工作,内部包含程序ROM(PROM)和数据ROM(DROM)。
    最大程序ROM为4K字,最大数据ROM大小为66K字节。最大工作SRAM是(128+2)个半字节。它总共提供了16个软件可编程I/O端口。
    TRSM5022A 一般说明:
        TRSM5022A系列是一款4位微控制器,可播放4路旋律或4路ADPCM,采用PWM直接驱动电路。PWM分辨率为8/10/12位。它们包括低成本、高性能的CMOS微处理器。此上行的时钟频率通常为8.192(±3%)MHz。该芯片在2.0V~5.5V的宽电压范围内工作,内部包含程序ROM(PROM)和数据ROM(DROM)。
        最大程序ROM为4K字,最大数据ROM大小为66K字节。最大工作SRAM是(128+2)个半字节。它总共提供了16个软件可编程I/O端口。

    TRSM5022A 特性:
      工作电压:2.0V至5.5V
      MCU工作频率:8.192MHz
      内存大小
        -程序ROM大小:4K*12位MASK类型
        -数据ROM大小:最大66K*8位MASK类型
        -SRAM大小:128*4位
        -用户寄存器:2*4位
        -断电模式唤醒功能:
        -HALT模式唤醒源:端口A、端口B、端口D和端口E/CE可以从HALT模式醒来到NORMAL模式,并执行唤醒子程序。
        -RTC唤醒:时钟源来自内部LRCOSC,时间周期为1/16/64/128 ms。
        -RTC唤醒功能仅支持TRSP(M)5041S1。
      12个输入/输出引脚:端口A、端口B和端口D可以逐位定义为输入或输出端口。
      4个输入/输出端口,或4个仅输入端口,或由选项定义的4个仅输出端口“端口CE/E/C”:
        -如果使用仅输入端口,则端口E定义为仅输入端口。
        -如果使用仅输出端口,则端口C定义为仅输出端口。
        -如果选择了输入/输出端口,则端口CE被逐位定义为输入/输出端。
      四重设条件:
        -低电压复位。(LVR=2.0伏)
        -上电复位。
        -外部复位引脚。(低激活)
        -看门狗计时器溢出。
      一个内部中断源:
        -PWM中断。
      WDT
        -看门狗计时器,可通过选项启用/禁用。
        -WDT周期为256*256*16/Fsys。(对于系统时钟=8.192MHz,WDT周期为0.13秒)
      音频输出:
        -通过选项支持PWM或DAC模式。
        -支持8/10/12位。
      支持下拉电阻1M、50K或220K欧姆、复位引脚(PB3或PC3)、低电压复位等选项设置。
      振荡器保险丝选项±3%,温度和电压补偿。
      支持读取禁止的安全选项(1位)。
      支持16级LVD功能。

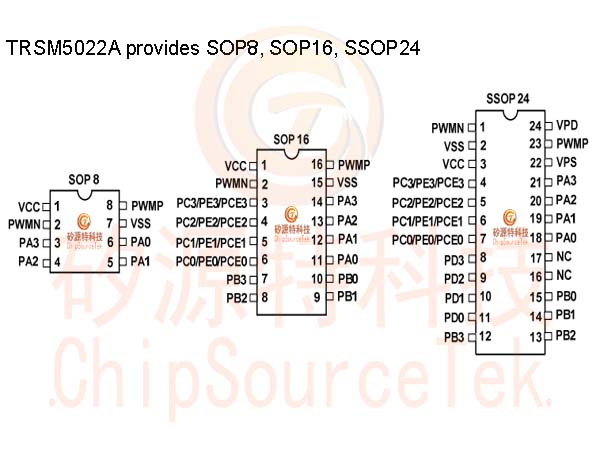

    TRSM5022A 提供SOP8, SOP16, SSOP24 封装:

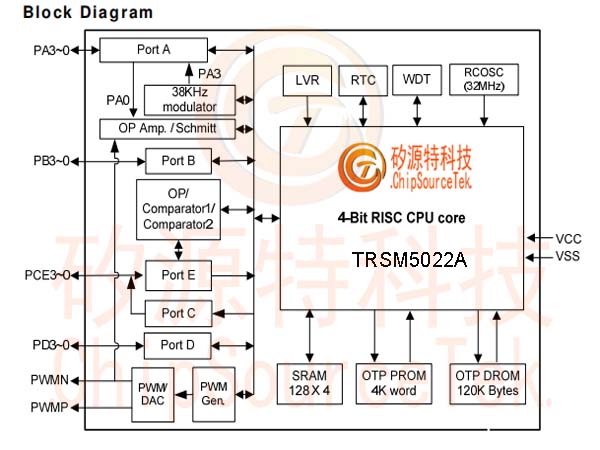

    TRSM5022A 框图:

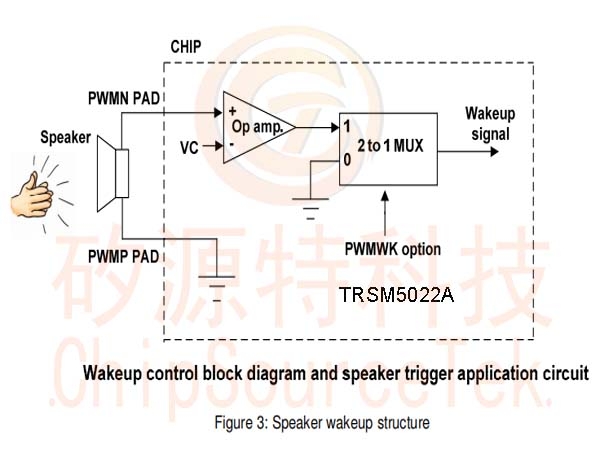

    TRSM5022A 扬声器唤醒结构:

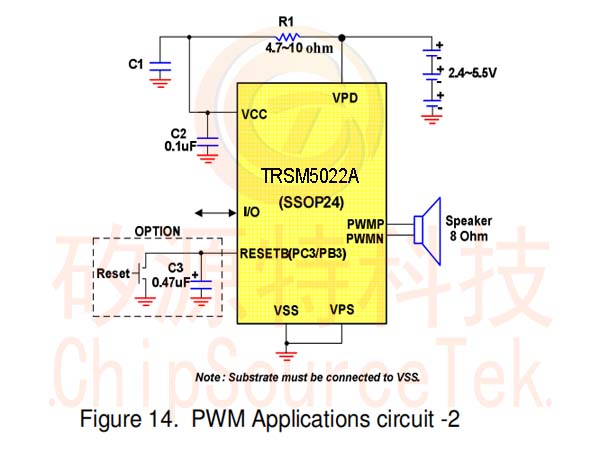

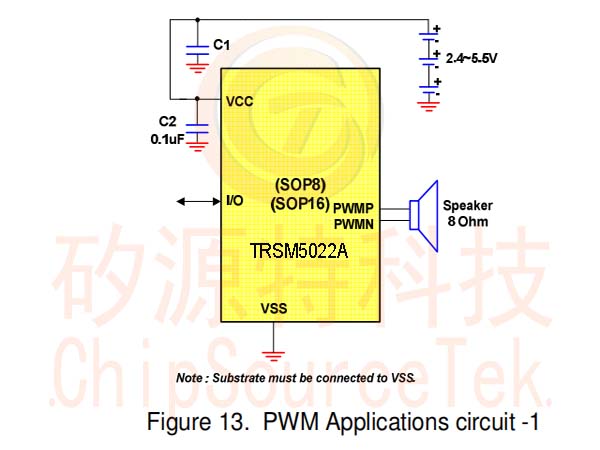

    TRSM5022A 应用电路

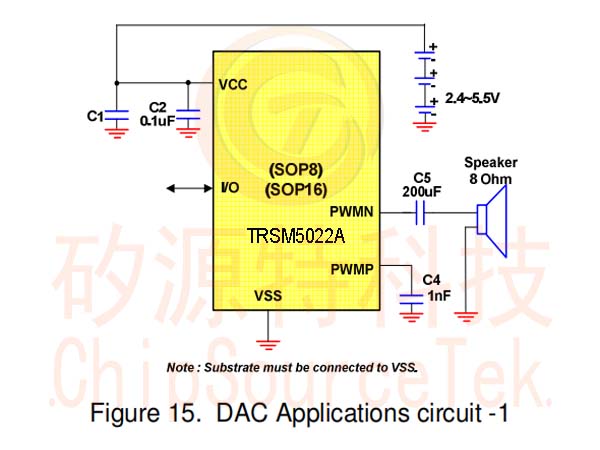

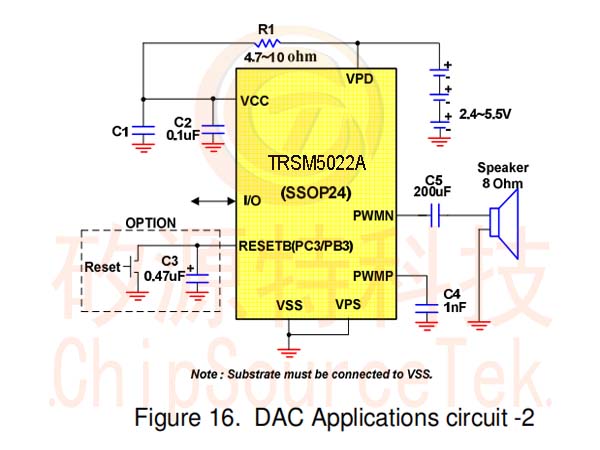

    TRSM5022A DAC由选项选择:

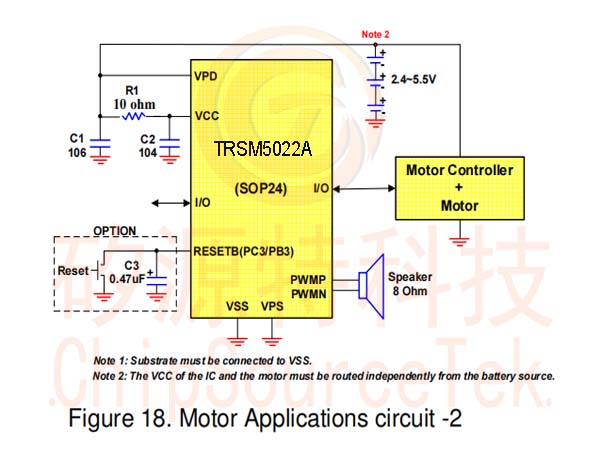

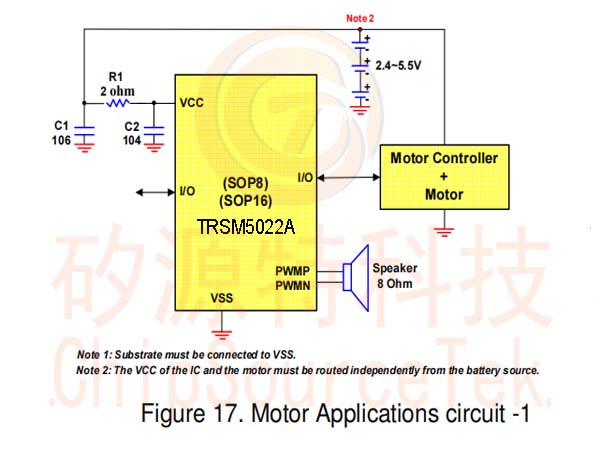

    TRSM5022A 电机应用:
