语音芯片

CST5006A

    CST5006A系列是4位微控制器,可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。
    程序ROM的最大大小为4K字,最大数据ROM大小为33K字节。最大工作SRAM为(64+2)缺口。共提供4个软件可编程I/O端口。
    CST5006A 一般说明
        CST5006A系列是4位微控制器,可播放4通道旋律或4通道ADPCM与PWM直接驱动电路。PWM的分辨率为8/10/12位。它们包括一个低成本、高性能的CMOS微处理器。该上升的时钟频率通常为8.192(±3%)MHz。该芯片可在2.0V~5.5V的较宽电压范围内工作。它在内部包含程序ROM(PROM)和数据ROM(DROM)。
        程序ROM的最大大小为4K字,最大数据ROM大小为33K字节。最大工作SRAM为(64+2)缺口。共提供4个软件可编程I/O端口。

    CST5006A 特性:
    工作电压:2.0V~5.5V
    单片机工作频率: 8.192MHz
    存储容量
        程序ROM大小:4K*12位OTP类型
        数据ROM大小:18K*8位OTP类型
        SRAM大小: 64*4位
        用户寄存器:2*4位
    断电模式下的唤醒功能:
        HALT模式唤醒源:端口A可以从HALT模式唤醒到正常模式,执行唤醒子程序程序。
    4个输入/输出引脚:端口A可以逐个定义为输入或输出端口。
    三重置条件:
        低压复位。(LVR = 2.0V)
        通电复位。
        观察狗定时器溢出。
    一个内部中断源:
        PWM中断。
    WDT
        看门狗计时器,可以启用/禁用的选项。
        WDT周期为256*256*16/Fsys。(系统clock=8.192MHz的WDT周期为0.13秒)
    音频输出:
        按选项支持PWM或DAC模式。
        支持8/10/12位
    支持选项设置为下拉电阻器1M,50K或220K欧姆,低压复位…等。
    振荡器保险丝选项±为3%,温度和电压补偿。
    支持读取抑制的支持安全选项(1位)。
    支持16级LVD功能。

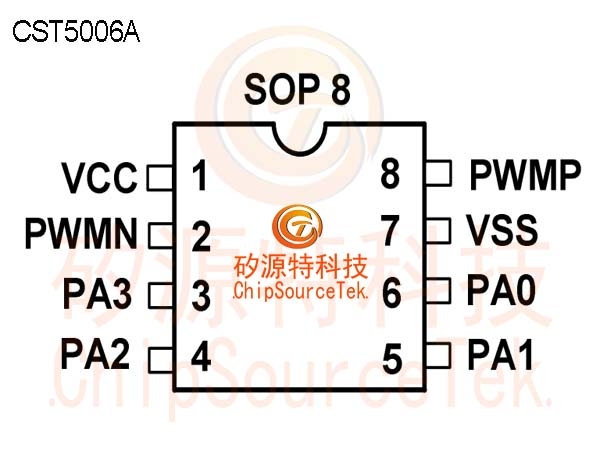

    CST5006A 提供SOP8封装

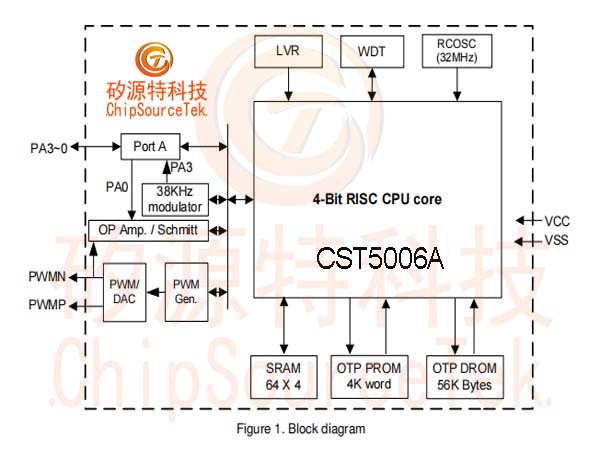

    CST5006A 框图

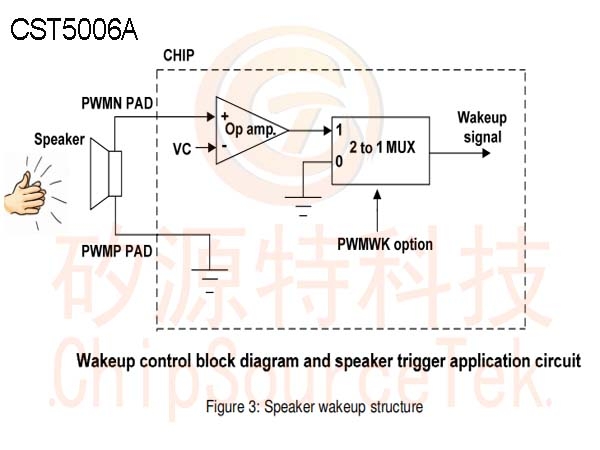

    CST5006A 扬声器唤醒结构:

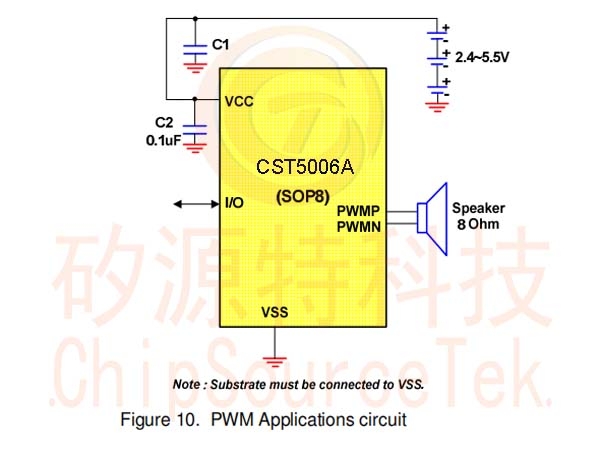

    CST5006A 应用电路:

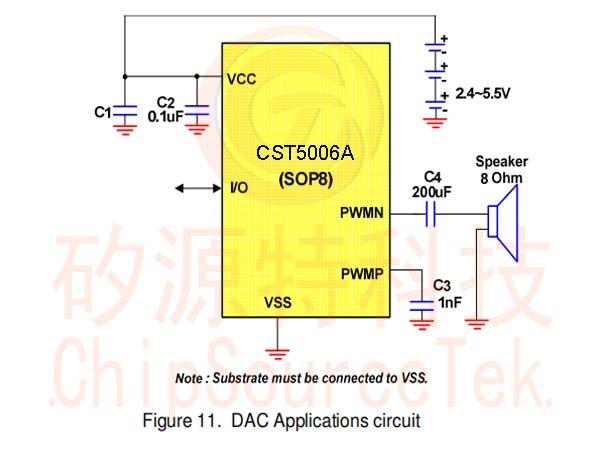

    CST5006A DAC由选项选择:
