触摸芯片

RM1233AM-ST6x/DF6x

    RM1233AM-ST6x/DF6x 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
    RM1233AM概述:
        RM1233AM-ST6x/DF6x 是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。

    RM1233AM主要特性:
      工作电压 2.3V ~ 5.5V
      内建稳压电路提供稳定的电压给检测电路使用
      内建低压重置(LVR)功能
      快速模式待机电流3.3uA@VDD=3V,无负载
      可触摸检测输入脚接外部电容(0~10pF)调整灵敏度
      输出模式选择(TOG):同步输出或锁存输出
      CMOS输出有效电平选择(AHLB):高电平或低电平输出有效
      按键最长输出时间:16秒或无穷大
      上电后约有0.5秒的稳定时间
      自动校准功能、环境自适应校准功能
      刚上电8秒内约1秒刷新一次参考值,若上电后的8秒内有触摸键或8秒后仍未触摸按键,则重新校准周期为4秒
      DFN-6L、SOT23-6L封装

    RM1233AM应用范围:
    各种消费性产品
    取代按钮按键

    RM1233AM选型表/订购信息:

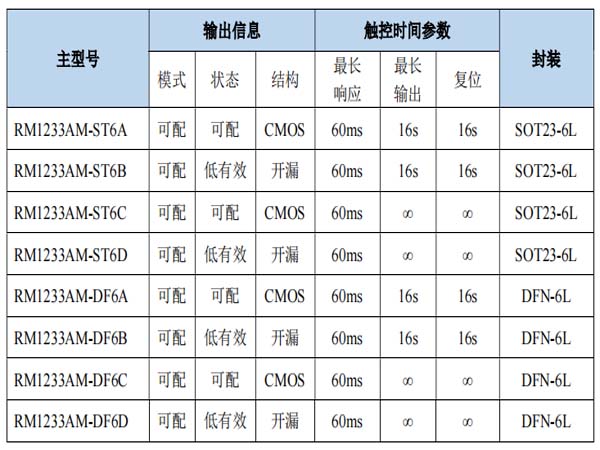

    选型一览表
        主型号
    RM1233AM-ST6A

    RM1233AM-ST6B

    RM1233AM-ST6C

    RM1233AM-ST6D

    RM1233AM-DF6A

    RM1233AM-DF6B

    RM1233AM-DF6C

    RM1233AM-DF6D

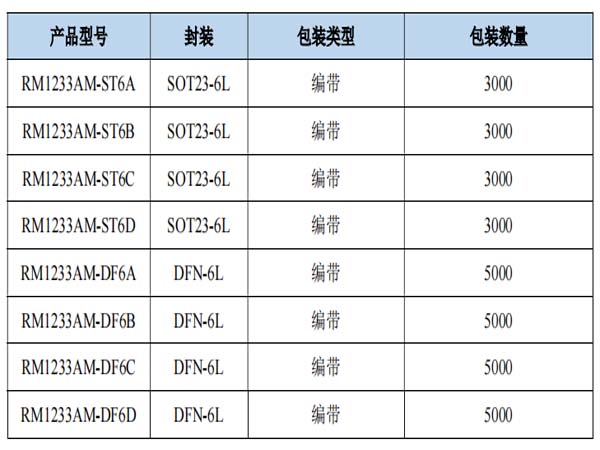

    订购信息一览表
       产品型号
    RM1233AM-ST6A

    RM1233AM-ST6B

    RM1233AM-ST6C

    RM1233AM-ST6D

    RM1233AM-DF6A

    RM1233AM-DF6B

    RM1233AM-DF6C

    RM1233AM-DF6D

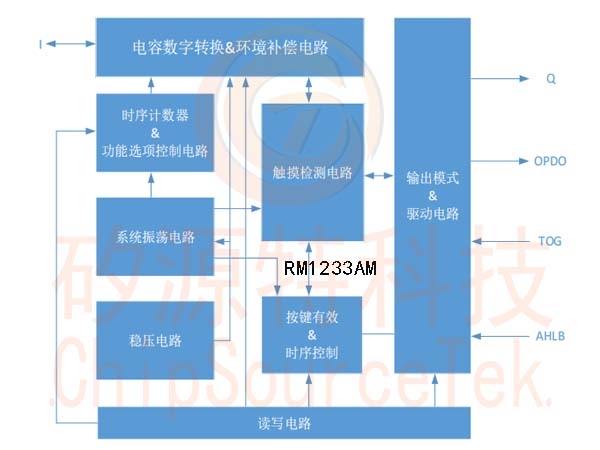

    RM1233AM芯片框图:

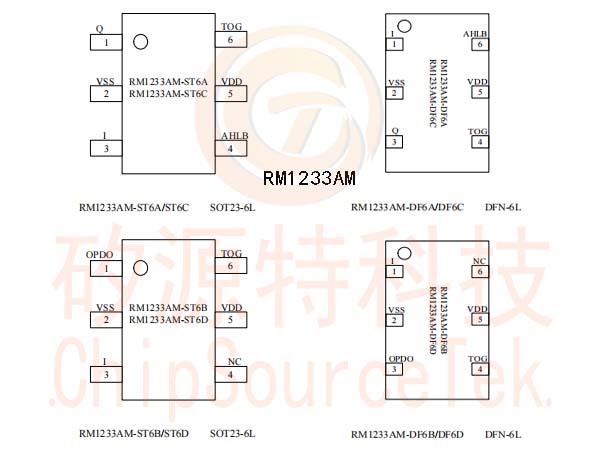

    RM1233AM管脚排列图:

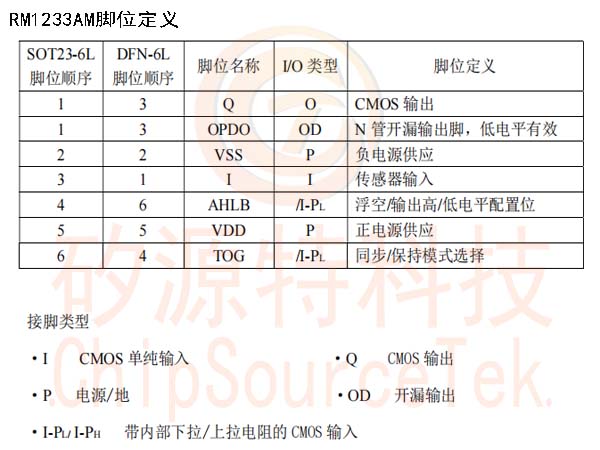

    RM1233AM脚位定义:

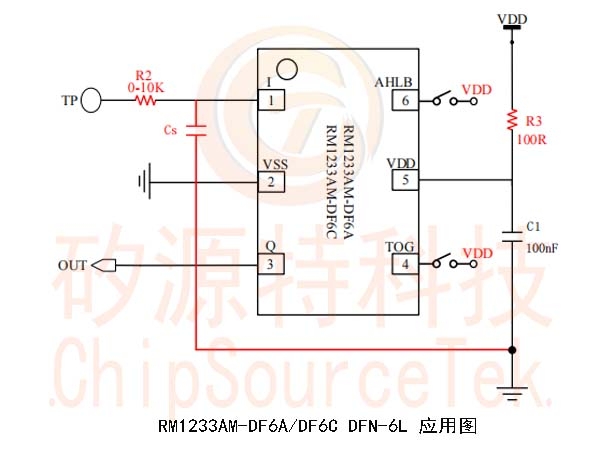

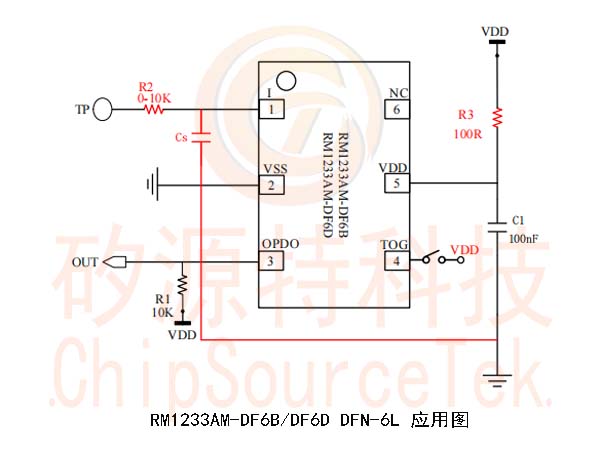

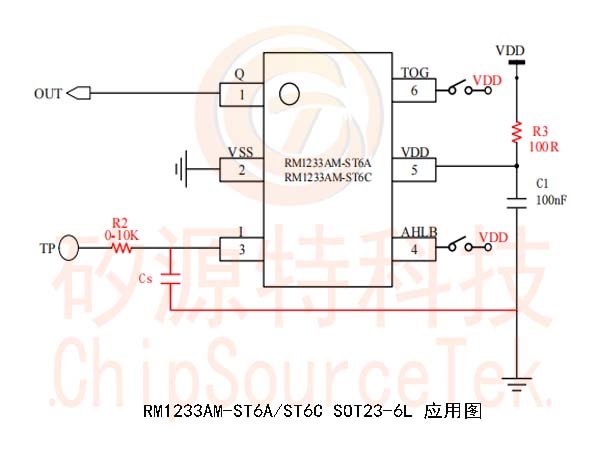

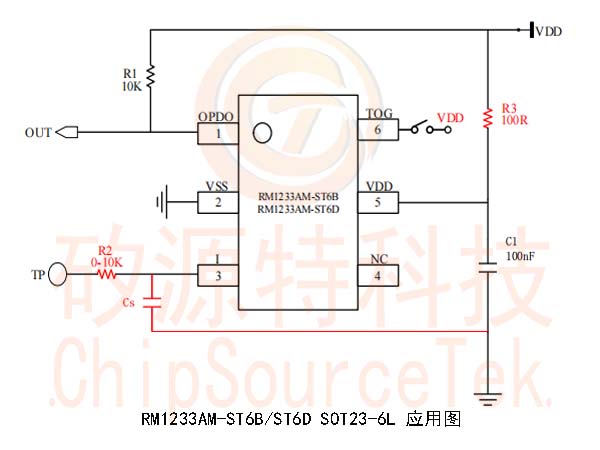

    RM1233AM应用电路:
