单键触摸

CST223A

    CST223A是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在DC或AC应用上的特性。
    CST223A概述:
        CST223A是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在DC或AC应用上的特性。

    CST223A特性:
    工作电压 2.3V ~ 5.5V
    内建稳压电路提供稳定的电压给检测电路使用
    内建低压重置(LVR)功能
    工作电流6uA@VDD=3V,无负载
    低功耗待机电流2uA@VDD=3V,无负载
    可灵活调整灵敏度,不需要外部电容,最大寄生电容值30pF
    触摸检测输入脚串接0~100K电阻可以调整灵敏度
    输出模式已配置完成,省掉外部选择电阻
    输出可选CMOS输出/开漏输出,高/低电平有效
    触摸输出脚提供最长输出时长16秒
    上电后约有0.5秒的稳定时间
    自动校准功能、环境自适应校准功能
    DFN-6L、SOT23-6L封装

    CST223A应用:
    各种消费性产品
    取代按钮按键

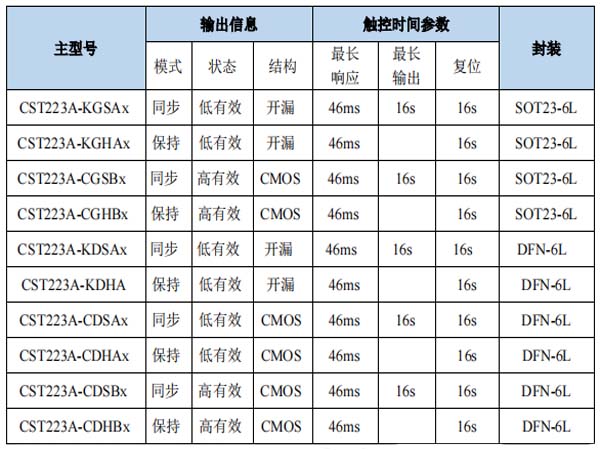

    CST223A选型表/订购信息:
    选型一览表
    CST223A-KGSAx

    CST223A-KGHAx

    CST223A-CGSBx

    CST223A-CGHBx

    CST223A-KDSAx

    CST223A-KDHA

    CST223A-CDSAx

    CST223A-CDHAx

    CST223A-CDSBx

    CST223A-CDHBx

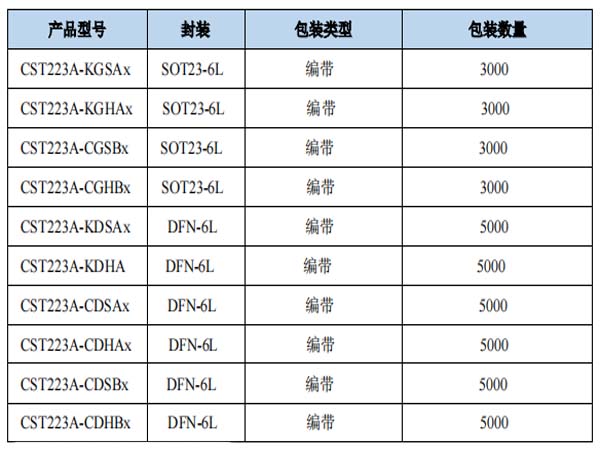

    订购信息一览表
    CST223A-KGSAx

    CST223A-KGHAx

    CST223A-CGSBx

    CST223A-CGHBx

    CST223A-KDSAx

    CST223A-KDHA

    CST223A-CDSAx

    CST223A-CDHAx

    CST223A-CDSBx

    CST223A-CDHBx

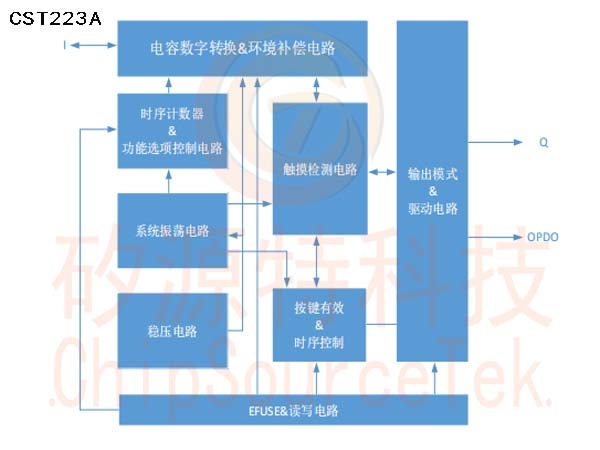

    CST223A芯片框图:

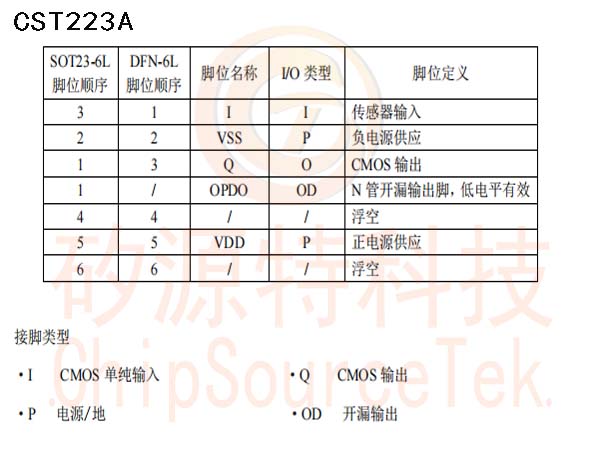

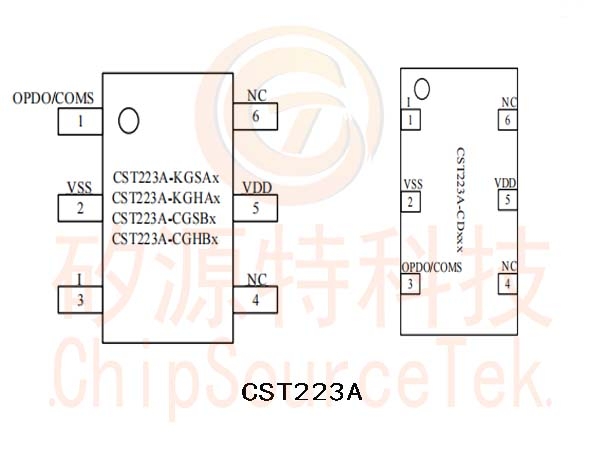

    CST223A管脚配置:

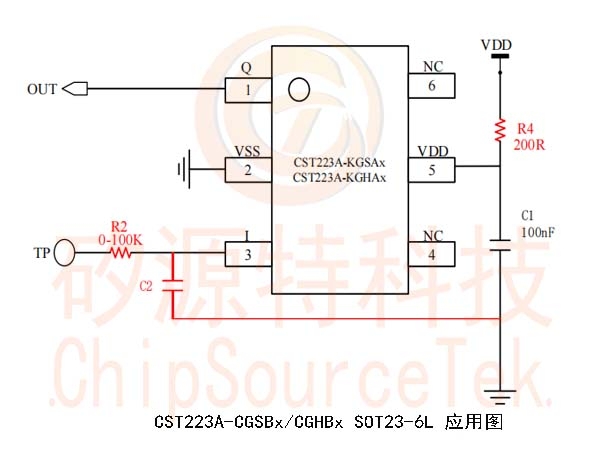

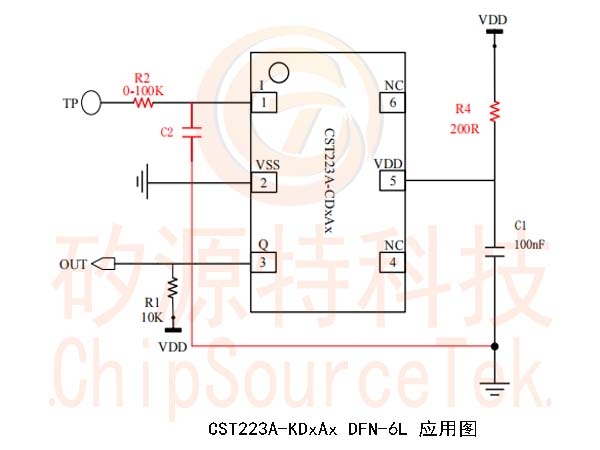

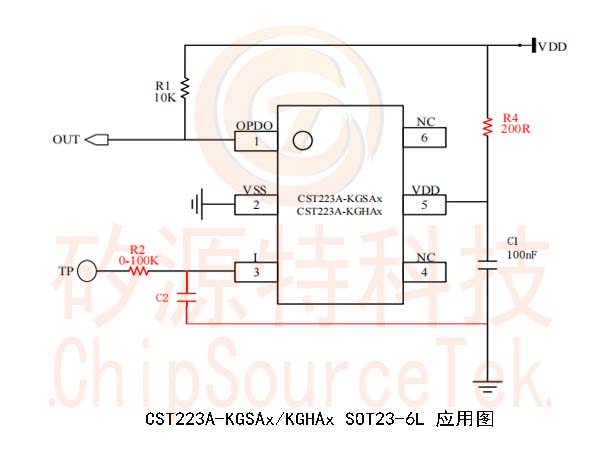

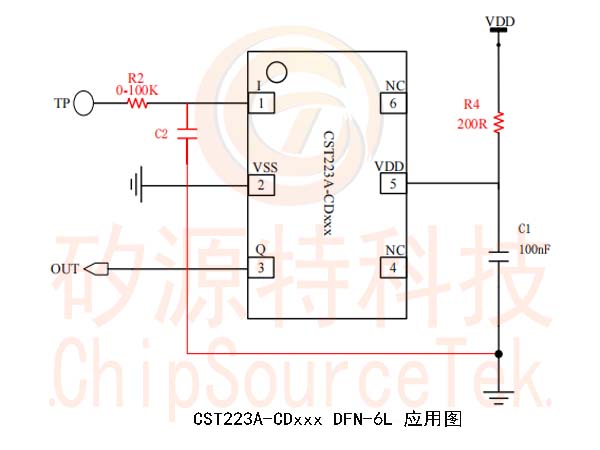

    CST223A应用电路:
