单键触摸

MH233B

    MH233B是一款单按键触摸检测芯片。该芯片內建稳压电路,提供稳定的电压给触摸感应电路使用,芯片内部集成环境自适应检测算法,具有稳定的触摸检测效果。此触摸检测芯片是专为取代传统按键而设计,具有宽工作电压与低功耗的特性,可广泛地满足不同消费类应用的需求。
    MH233B产品概述:
        MH233B是一款单按键触摸检测芯片。该芯片內建稳压电路,提供稳定的电压给触摸感应电路使用,芯片内部集成环境自适应检测算法,具有稳定的触摸检测效果。此触摸检测芯片是专为取代传统按键而设计,具有宽工作电压与低功耗的特性,可广泛地满足不同消费类应用的需求。

    MH233B主要特性:
    工作电压 2.4V ~ 5.5V
    工作电流@VDD=3V,无负载
        低功耗模式:典型值 0.8uA、最大值 1.5uA
        快速模式:典型值 3.5uA、最大值 5.5uA
    输出响应时间@VDD=3V
        快速模式下约 48ms,低功耗模式下约 160ms
    内置稳压电路、低压复位和自动校准功能
    可接外部电容(1~50pF)调整触摸灵敏度
    快速模式与低功耗模式的选择(LPMB)
    输出模式选择(TOG):直接输出或者锁存(toggle)输出
    按键最长输出时间选择(MOTB):最长输出时间为无穷大,或者约 16 秒
    Q 为 CMOS 输出,可由(AHLB)选择高电平输出有效或者OPDO 为 NMOS 开漏输出,低电平输出有效
    上电后约有 0.5 秒的初始化时间,此期间内不要触摸检测点,且此时所有功能都被禁止
    自动校准功能
        刚上电的 8 秒内约每 1 秒刷新一次参考值,若在上电后的8 秒内有触摸按键或 8 秒后仍未触摸按键,则重新校准周期切换为 4 秒

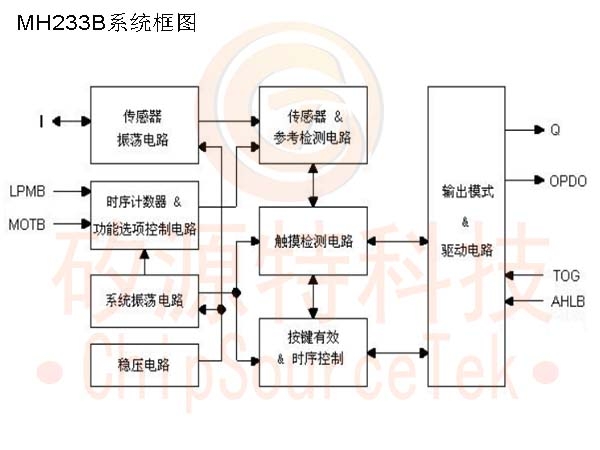

    MH233B系统框图:

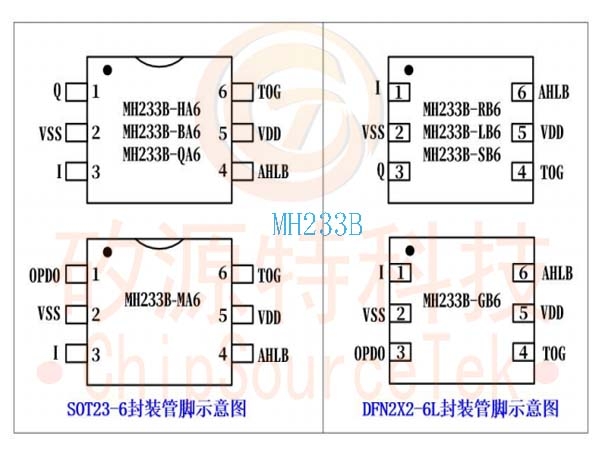

    MH233B封装及引脚说明:

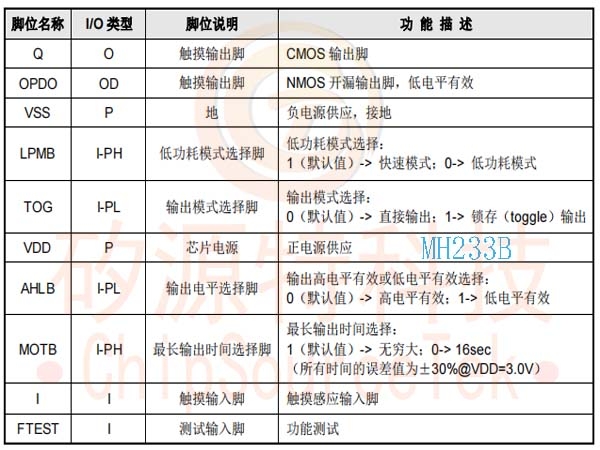

    引脚类型:
    I: CMOS 输入
    O: CMOS 输出
    P:电源/接地
    I-PH: CMOS 输入内置上拉电阻
    I-PL: CMOS 输入内置下拉电阻
    OD: 开漏输出

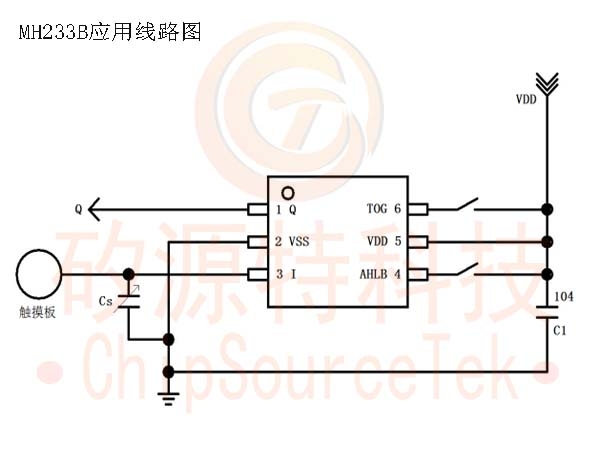

    MH233B应用线路图:
