触摸MCU

CSK02T

    CSK02T自电容触控芯片,采用高速MCU内核并内嵌DSP电路,结合自身的快速自电容感应技术,实现极高灵敏度和极低待机功耗。
    CSK02T概述:
        CSK02T自电容触控芯片,采用高速MCU内核并内嵌DSP电路,结合自身的快速自电容感应技术,实现极高灵敏度和极低待机功耗。

    CSK02T特性:
    内置快速自电容检测电路及高性能 DSP 模块
      -内置看门狗
      -低功耗运行
    触摸按键支持
      -支持2个感应通道
      -模组参数自动调校
    性能指标
      -工作模式下典型功耗 < 220uA
      -触摸电容检测范围:5pF–50pF
    通讯接口
      -1:1 高低电平输出,方便使用
    电源供电
      -单电源供电 2.8V ~ 3.6V
      -电源纹波 <= 50mV
    封装类型:SOP8

    CSK02T应用:
    主要应用于各种触摸按键检测等方向。

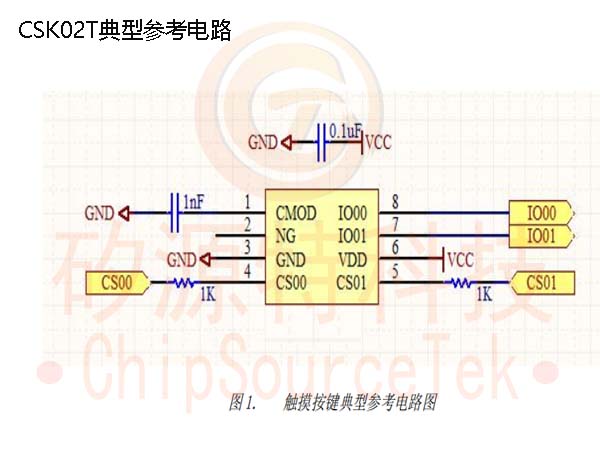

    CSK02T典型参考电路:

    注意事项:
    做触摸检测使用时,需要在 CMOD 引脚外接电容到地。此电容的具体要求如下:
        滤波电容使用至少 5%精度的 NPO/COG 材质电容。
        电容值的选择范围为 1nF 到 6.8nF 之间。具体的最佳值和相应的本体电容有关。
        滤波电容必须靠近芯片相应管脚放置,与芯片之间的走线越短越好。
    触摸检测引脚需要靠近芯片引脚端串入 1K~5.6K 的电阻,以防止 RF 干扰。

    CSK02T订货信息:

    料号
    封装
    表面印字
    包装
    CSK02T
    SOP8
    CSK02T
    XXXXXXXXX
    (生产跟踪码)
    编带(3000)

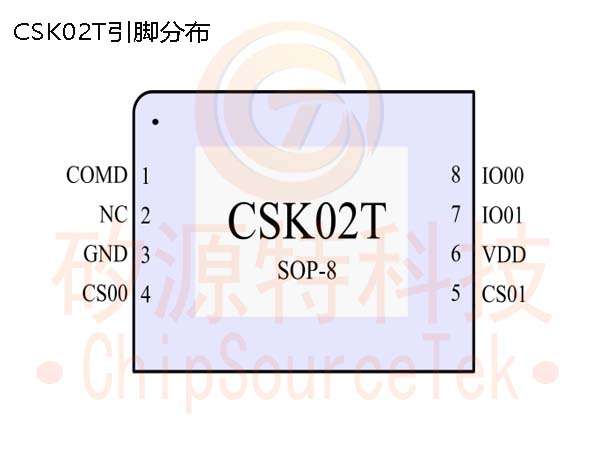

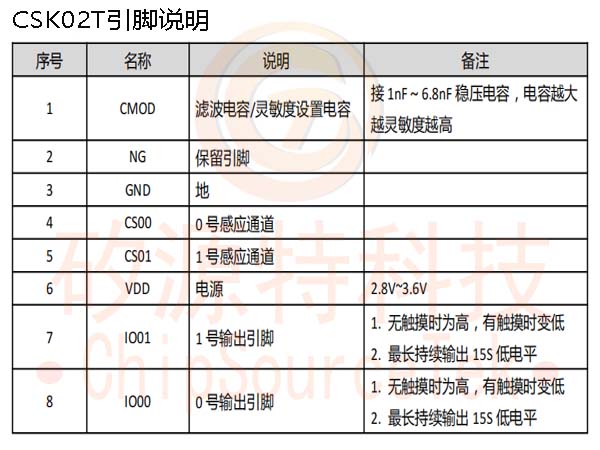

    CSK02T引脚分布/说明:

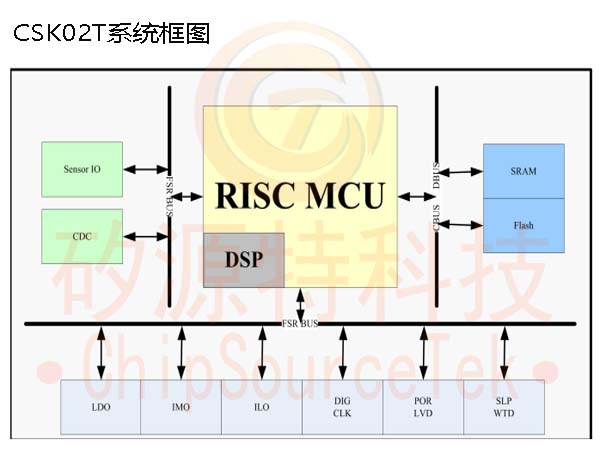

    CSK02T系统框图:

    如上图所示,芯片内部包含以下部件:
      LDO:内置稳压模块
      IMO:内置高速时钟
      ILO:内置低速时钟
      DIG CLK: 内置数字 Timer
      POR/LVD:上电复位电路,低电压检测电路
      SLP/WTD:基于 ILO 的休眠控制时钟和看门狗电路
      SRAM:内置 SRAM
      Flash:内置 Flash
      CDC:电容检测控制模块
      Sensor IO:专用电容检测引脚模块
