单键触摸

CST6233DMA

    CST6233DMA是单按键触摸检测芯片,此触摸检测芯片内建稳压电?,提供稳定的电压给 触摸感应电?使用,稳定的触摸检测效果可以广泛的满足?同应用的需求, 此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依?同的灵敏?设计在合?的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
   工作电压 2.4V~5.5V。工作电?@VDD=3V﹐无负载低功耗模式下典型值 4uA?最大值 8uA,提供最长输出时间约16秒(±35%@VDD=3.0V)
    CST6233DMA概述
        CST6233DMA是单按键触摸检测芯片,此触摸检测芯片内建稳压电?,提供稳定的电压给 触摸感应电?使用,稳定的触摸检测效果可以广泛的满足?同应用的需求, 此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依?同的灵敏?设计在合?的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。

    CST6233DMA特性
    工作电压2.4V~5.5V
    内建稳压电?提供稳定的电压给触摸检电?使用
    内建低压重置(LVR)功能
    工作电?@VDD=3V﹐无负载低功耗模式下典型值4uA?最大值8uA
    输出响应时间大约为低功耗模式46ms@VDD=3V
    可以由外部电容(1~50pF)调整灵敏?
    稳定的人体触摸检测可取代传统的按键开关
    提供低功耗模式
    提供输出模式选择(TOGpin)可选择直接输出或锁存(toggle)输出
    提供最长输出时间约16秒(±35%@VDD=3.0V)
    Qpin为N管开漏输出﹐低电平有效输出
    上电后约有0.5秒的稳定时间﹐此期间内?要触摸检测点﹐此时所有功能都被禁止
    自动校准功能
        刚上电的8秒内约每1秒刷新一次参考值﹐?在上电后的8秒内有触摸按键或8秒后仍未触摸按键,则重新校准周期?换为 4 秒

    CST6233DMA应用
    各种消费性产品
    取代按钮按键

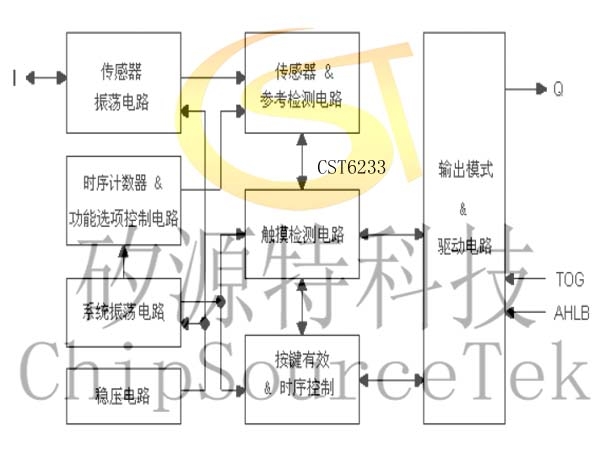

    CST6233DMA方块图

    CST6233DMA脚位定义

    脚位顺序

    脚位名称

    I/O 类型

    脚位定义

    1

    Q

    OD

    N 管开漏输出脚,低电平有效

    2

    VSS

    P

    负电源供应﹐接地

    3

    I

    I/O

    传感器输入埠

    4

    NC



    测试脚位,禁止连其他信号线,可接VDD GND

    5

    VDD

    P

    正电源供应

    6

    TOG

    I-PL

    输出模式选择脚:

    0(默认值)直接输出﹔1锁存(toggle)输出


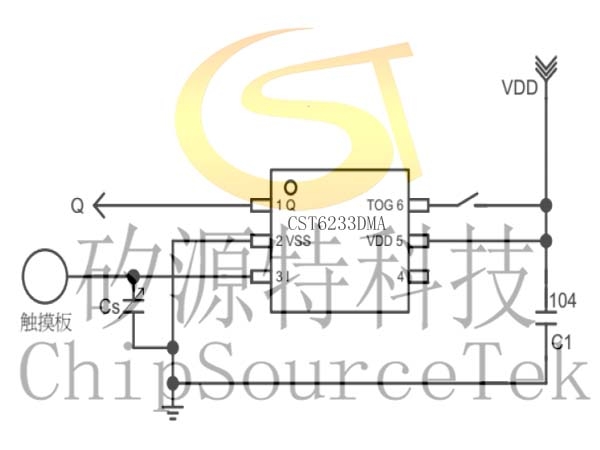

    CST6233DMA应用电路图
