D类功放IC的EMI主要来源

发布日期:2022-12-27 点击次数:1422
D类功放IC一直倍受EMI的困扰,EMI主要来源:
    1、输出方波在高低切换过程中释放的高频能量
    2、由于“死区”时间的存在,死区释放后,功率管体二极管反向恢复引起尖峰能量
    3、PCB上杂散的电容和电感引起的输出方波上叠加的振铃能量传统的D类功放IC一般都是用开关管直接驱动功率管输出功率,可以说对输出方波的上升和下降时间以及波形完全是失控的。如图1,2所示,实际应用中传统D类功放IC的输出方波有很大的过冲和很长时间的振铃,并且上升时间和下降时间完全是失控的。因此,会有很大的EMI干扰。

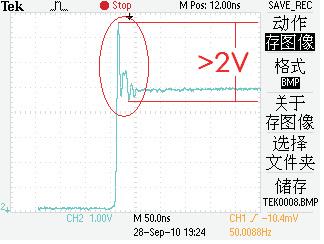

图1 D类功放IC上升沿

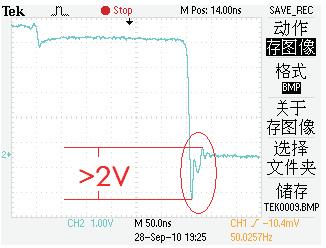

图2  D类功放IC下降沿
