三种类型双向电平转换芯片的介绍

发布日期:2022-12-26 点击次数:1465
    在当今的硬件设计中,我们会用到很多的器件,而且我们经常需要把不同的器件连接起来。如果器件之间的接口和控制信号的电压不同,我们就需要用到电平转换芯片。下面介绍TI的三种不同系列的双向电平转换芯片。

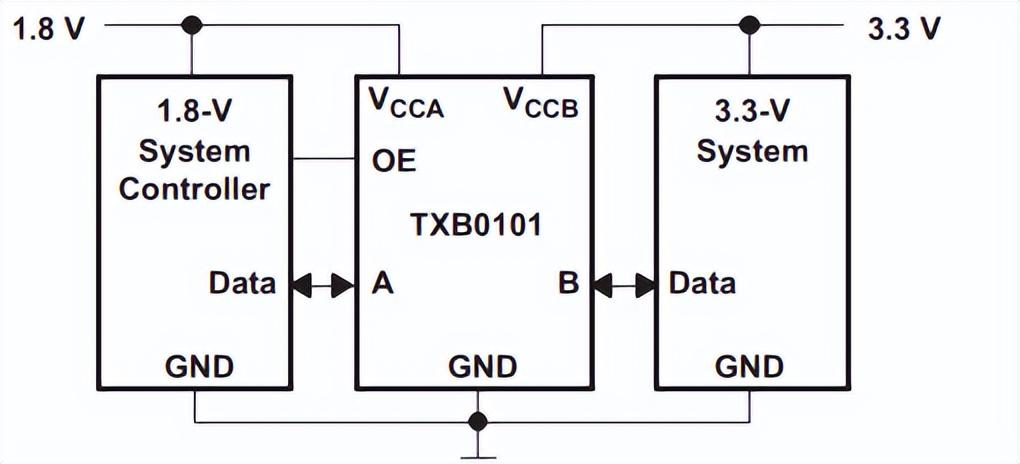

    双向电平转换的意思就是这个芯片可以根据控制信号的方向自动调整电平转换。当然与之对应的是单向电平转换,他就需要一个人为控制电平的转换方向。
    电平转换芯片在多主多从的协议中经常用到,比如说IIC 和SMbus总线。之所以使用自动 双向电压转换器, 是因为它们 可以自动检测 器件的发射方向, 并相应地更改方向。

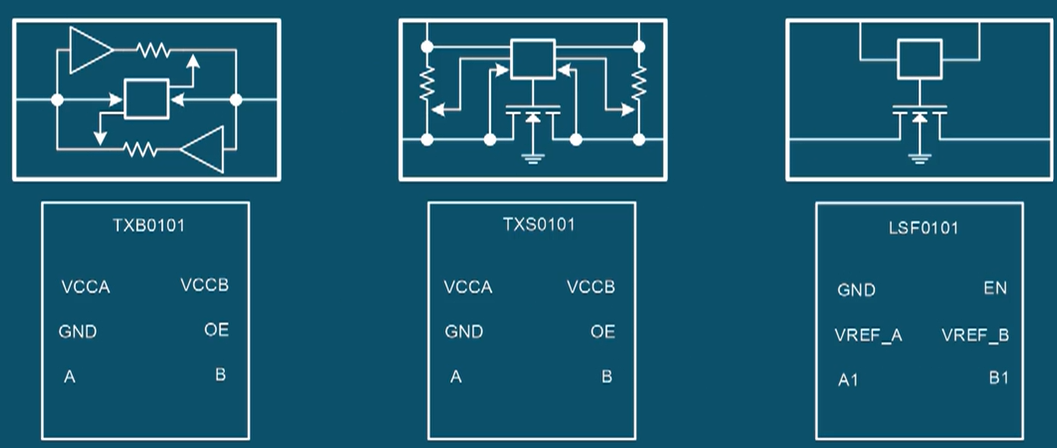

    TI 的 三个自动双向电压 转换器系列: TXB、TXS 和 LSF。从下图可以看出,这三个系列的产品从复杂都简单。TXB和TXS的管脚完全一样,LSF稍有不同。
    这三个系列都能在 双向电压电平转换应用中 自动检测方向。 LSF 系列的数据速率最高, 为 200 兆位/秒。 TXB 的数据速率居中。 TXS 通常用于速率较慢的应用。 LSF 和 TXS 都能灵活地用于开漏和推挽接口。 TXB 只能与推挽 驱动器配合使用。 LSF 利用基于开关的无源信号。 TXS 与 LSF 类似, 但增加了电路来提高信号完整性。 TXB 类似于缓冲器, 具有出色的信号完整性。
    对于应用来说,比如说IIC,就不能用TXB来转换电平,而只能选择TXS或者LSF系列。

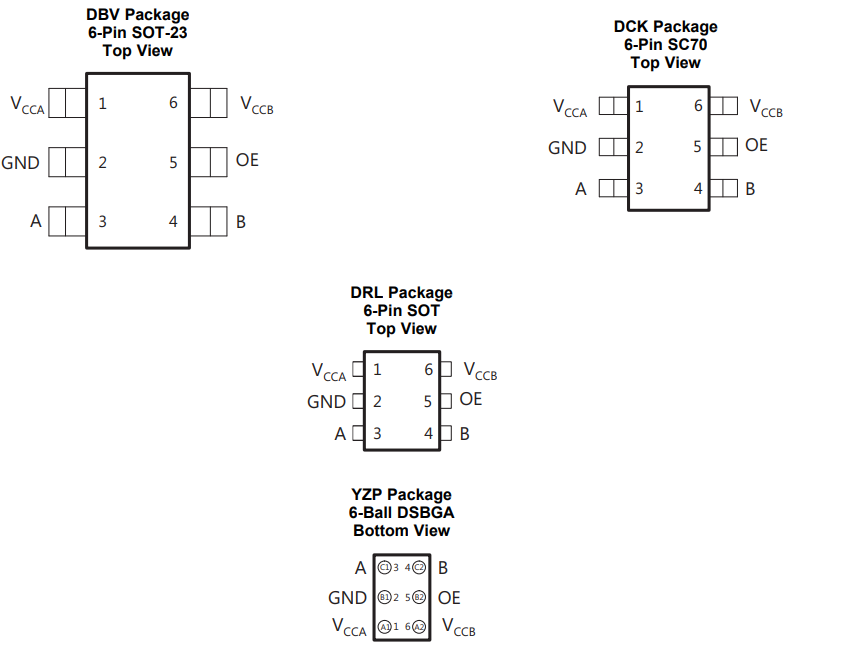

    对于同一个产品来说,芯片的封装形式还是很多的,可以很好地应用于各种场合的应用。
