雷达模组

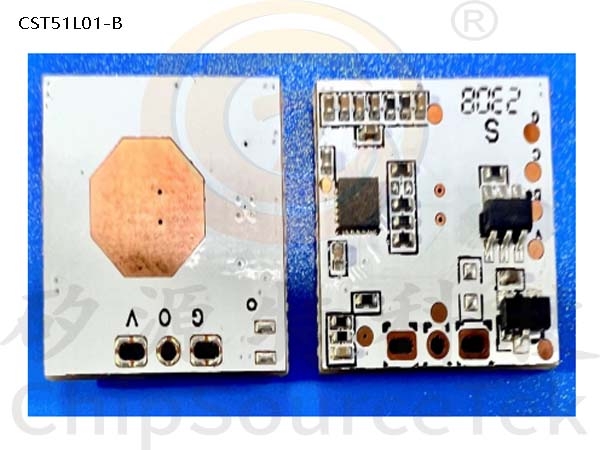

CST51L01-B 10.525GHz低功耗雷达模组

    CST51L01-B 10.525GHz低功耗雷达模组,工作电流只有155uA.     CST51L01-B微波感应雷达模块采用专业的10.525GHz雷达芯片,通过高增益低旁瓣平面微带天线,向感应区域发射定频10.525GHz±125Mhz的脉冲无线电波,并接收区域内所有反射无线电波,由模块的混频电路转换为差频电信号;根据多普勒效应原理,经高性能数字信号识别算法处理,分析出区域内是否有运动目标存在。CST51L01-B模块可广泛应用于照明、安防、家居、家电、IOT物联网设备等需要检测人体运动的产品,为设备增加智慧感知功能,带给使用者卓越的感知体验。
    CST51L01-B产品概述:
        CST51L01-B 10.525GHz低功耗雷达模组,工作电流只有155uA.     CST51L01-B微波感应雷达模块采用专业的10.525GHz雷达芯片,通过高增益低旁瓣平面微带天线,向感应区域发射定频10.525GHz±125Mhz的脉冲无线电波,并接收区域内所有反射无线电波,由模块的混频电路转换为差频电信号;根据多普勒效应原理,经高性能数字信号识别算法处理,分析出区域内是否有运动目标存在。CST51L01-B模块可广泛应用于照明、安防、家居、家电、IOT物联网设备等需要检测人体运动的产品,为设备增加智慧感知功能,带给使用者卓越的感知体验。

    CST51L01-B产品功能:
    运动检测
    可检测到走路、小跑、快跑、转圈、跳高等运动

    CST51L01-B产品特性:
    * 干扰抑制能力强
       可避开同频干扰,支持密集使用;多种数字信号处理算法,抑制工频杂波及高次谐波干扰、突发干扰,并可有效过滤部分窗帘、风扇、空调等干扰物
    * 参数灵活配置
       可通过串口灵活配置“感应距离、输出延迟时间、光感”等参数,方便用户开发、现场测试以及适配不同应用场景
    * 高性能天线
      优化设计的平面微带天线,具有高增益、低旁瓣和较少后向辐射特点
    * 可靠性高
      感应目标灵敏度高且可靠性强;批量生产一致性好
    * 穿透性强
      可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料
    *不受环境影响
      不受雪、雾霾、温湿度、灰尘、光线、噪音等环境影响
    * 小尺寸设计
      产品尺寸小,对产品空间要求更友好。感应范围精准。

    CST51L01-B应用领域:
    照明、安防、家居、家电、卫浴、酒店、车库、楼宇、交通、IOT 物联网等需要检测人体微动、
    运动的行业领域

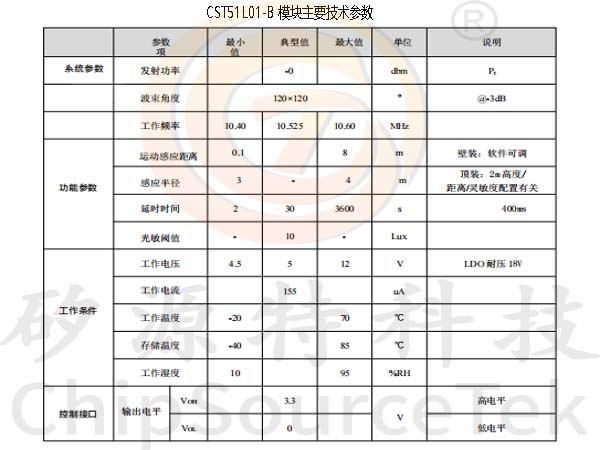

    CST51L01-B技术参数:

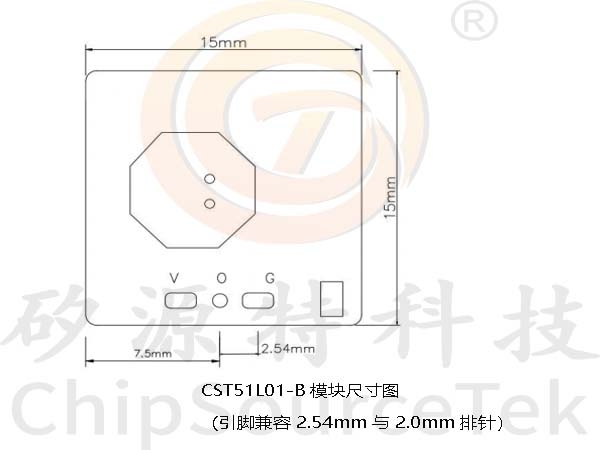

    CST51L01-B接口与尺寸:
    提示:1,由于生产批次的不同,模块颜色、盖油可能会有区别,但不影响相关功能及性能
    2,脚位丝印面为天线面,此面要朝向探测区域
    引脚序号
    定义
    说明
    1
    VIN
    模块供电
    2
    OUT
    输出信号;可输出 I/O 开关量
    3
    GND
    接地
