XPM6325

    XPM6325电源管理芯片。XPM6325 集成电流模同步充电模块与升压模块。还集成了 Bootstrap diode 为 High-side 开关的驱动电路供电。同步整流控制环路包含有输入电压、输入电流,输出电压、输出恒流、温度平衡等五个环路。
    XPM6325可用外部电阻配置电池充电电流,最高可达 4A。其中,4A 充电效率高至93%。Boost 模块输出功率最高可达 18W,电池电压 3.2V 时,5V/3A 效率可达 91%,9V/2A效率可达 90%,12V/1.5A 效率可达 90%。Boost 模块具有输出电流恒流的功能,并可以通过外部电阻设置恒流值。充电模式下,XPM6325内部集成了 QC2.0,QC3.0,FCP,Type-C PD 快充请求协议,能够请求高压快速充电,从而节省电池的充电时间;Boost 放电模式下,集成 QC2.0,QC3.0,FCP,AFC,PE,Type-CPD 快充协议,为外接设备传输更高的功率,芯片配置为Try.SRC 强供电 DRP 双角色。
    XPM6325可通过 PIN 脚选择 4.2V/4.35V/4.4V 电池充饱电压。
    XPM6325概述:
        XPM6325是一款集成度高,性能卓越,应用灵活的电源管理芯片,适用于锂离子电池和锂聚合物电池的充电管理和电源路径管理系统。XPM6325 集成电流模同步充电模块与升压模块,High-side/Low-side 开关管采用 20mΩ 导通电阻 NMOS,从而实现非常高的转换效率。该芯片还集成了 Bootstrap diode 为 High-side 开关的驱动电路供电。同步整流控制环路包含有输入电压、输入电流,输出电压、输出恒流、温度平衡等五个环路,从而为 XPM6325 提供卓越的电源性能。
        XPM6325可用外部电阻配置电池充电电流,最高可达 4A。其中,4A 充电效率高至93%。Boost 模块输出功率最高可达 18W,电池电压 3.2V 时,5V/3A 效率可达 91%,9V/2A效率可达 90%,12V/1.5A 效率可达 90%。Boost 模块具有输出电流恒流的功能,并可以通过外部电阻设置恒流值。
        充电模式下,XPM6325内部集成了 QC2.0,QC3.0,FCP,Type-C PD 快充请求协议,能够请求高压快速充电,从而节省电池的充电时间;Boost 放电模式下,集成 QC2.0,QC3.0,FCP,AFC,PE,Type-CPD 快充协议,为外接设备传输更高的功率,芯片配置为Try.SRC 强供电 DRP 双角色。XPM6325内部还集成了外接设备自动识别协议,能够自动识别苹果,三星及其他安卓设备,为各种外接设备提供最优化的充电方案。
        XPM6325支持边充边放功能,当充电为高压快速充电时,插入手机,芯片会先将充电请求电压调整到 5V,再开启边充边放功能,给手机充电。当先给手机充电,然后再插入 VIN 充电时,也会进入边充边放模式。
        XPM6325可以通过外部电阻设置来补偿电池内阻,很好地解决了电池电量显示不准的问题。也可以通过外部电阻来设置电池电量显示阈值,满足各种电池应用需求。支持1~4 颗 LED 显示电量,支持 LED 照明灯以及快速放电状态指示灯。
        在电池上电复位阶段,LED 电量指示灯具备自检功能,自检完成之后,才进入充电/放电模式。
        XPM6325可通过 PIN 脚选择 4.2V/4.35V/4.4V 电池充饱电压。
        XPM6325能够在多种工作状态之间自动切换。当芯片处于待机模式时,功耗低至50μΑ;当芯片侦测到有效的输入电源时,切换到充电模式,输入电源拨出后切换到待机模式;当芯片侦测到外部设备时,切换到升压放电模式,外部设备拨出或充满电后切换到待机模式。
        XPM6325可以支持给低功耗蓝牙设备供电,通过KEY键操作进入蓝牙设备供电模式,芯片 2 小时内不检测轻载,充电 2 小时后才会检测轻载关机,或者可以长按 KEY 键进行强制关机。
        XPM6325集成各种保护功能:欠压、过压、过流、过温,电池温度检测,能耐高至18V 的电压,具有良好的 ESD 防护性能,系统稳定可靠。CC1,CC2,DP,DM 耐压 18V。

    XPM6325特性:
    符合 USB Type-C 和 PD3.0 规范,配置为Try.SRC 强供电 DRP 双角色
    多口充放电智能管理
        - 多口工作关闭快充,变成单口工作时自动恢复快充
    高至 5A 开关模式降压充电
        - 4A 充电效率高至 93%
        - 自适应 5V/7V/9V 输入,集成 Type-C,PD3.0,QC3.0,FCP 快速充电请求协议
    高至 20W 同步 Boost 升压放电
        - 电池3.2V时放电5V/3A效率高至91%;9V/2A 效率高至 90%
        - 集成 Type-C,PD3.0,QC3.0,FCP,AFC,PE 等快充协议
    自适应匹配 USB 端口和充电器
        - 全程电压范围自适应获取最大功率输入
        - 自动检测 USB SDP、CDP、DCP 以及非标准适配器
    支持边充边放
    待机/充电/升压三种模式自动切换
        - 自动侦测充电设备插入拔出
        - 自动侦测受电设备插入拔出
        - Boost 模式轻载关机电流 50~100mA
        - 支持给蓝牙设备供电(2 小时不检测轻载)
    自动识别受电设备,并配置 D+/D-连接
        - 支持苹果及三星设备
        - 支持 BC1.2 协议 DCP 短接 D+和 D-
    Boost 带载启动能力 3A
    支持按键开关机,外部单片机强制开机/关机
    待机模式功耗低至 100μA
    4 颗 LED 电量显示和 LED 手电,上电 LED具备自检功能。支持 1~4 颗灯电量显示
    快速充电/放电状态指示灯
    500K 开关频率,1.5μΗ电感
    高精度
        - 充电电池饱和电压精度±0.5%
        - 充电电流精度±10%
        - 升压输出电压精度±2%
        - 升压恒流电流精度±10%
    高灵活度
        - 电阻可配置充电限流值
        - 电阻可配置放电限流值
        - 电阻可配置电量显示阈值
        - 电阻可配置电池内阻补偿,精确电量显示
        - PIN 脚可配置电池类型
        - 支持 I2C 调压,可外扩各种快速充电协议
        - 灵活支持 B+C+双 A,B+C+A,C+A 等方案
    高集成度
        - 功率路径集成 4 路 MOSFET,放电输出需要外部配置 1 路/2 路 NMOS
    高可靠性和安全性
        - 输入耐压高至 18V
        - CC1,CC2,DP,DM 耐压 18V
        - 温度自平衡、过压、过流、过温保护
        - 充电/Boost 模式下均电池温度检测
        - ESD4KV
    7.00 mm x 7.00 mm QFN-48 Package

    XPM6325 Layout注意事项:
    1、SW 到 VSYS 之间需要加 3.3nf 电容;
    2、电量显示快充指示灯必须接;
    3、如果用 NTC 功能,则 NTC 电阻需要用 NXFT15WF104 热敏电阻,并联一个 300K 的电阻。如果不需要电池温度检测 NTC 功能,则在 NTC PIN 接 75K 电阻到地;
    4、USB A口输出控制管为高压NMOS,不能用PMOS。

    XPM6325应用:
    移动电源
    手机、平板
    行车记录

    XPM6325订购信息:
    料号
    XPM6325A
    XPM6325B
    印字说明:
    第一行,XPM6325:芯片型号;
    第二行,XXXXX:Lot Number,XX:保留信息。

    XPM6325 ES性能:
    符号 参数 单位
    ESD HBM ±4000  V

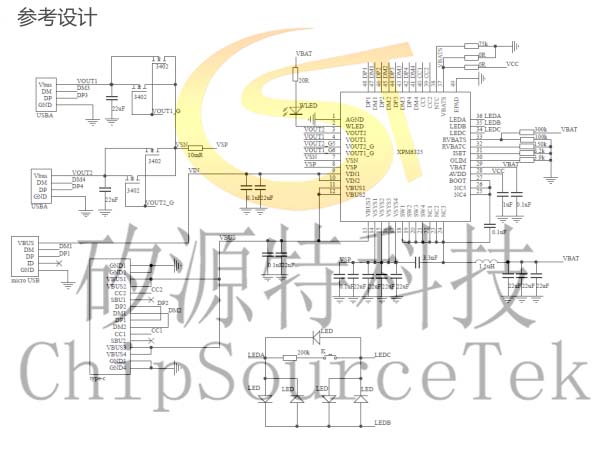

    XPM6325参考设计图:

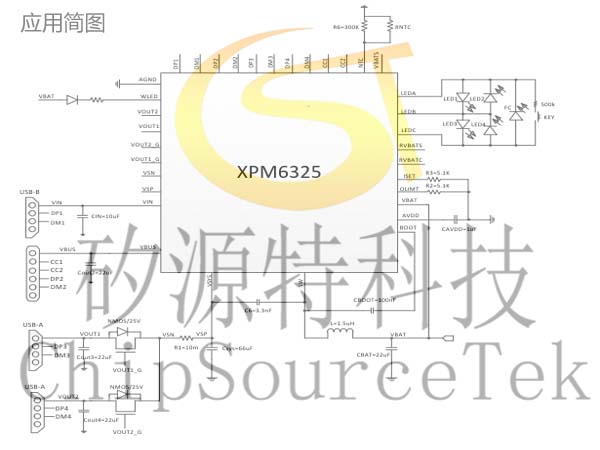

    XPM6325应用简图:

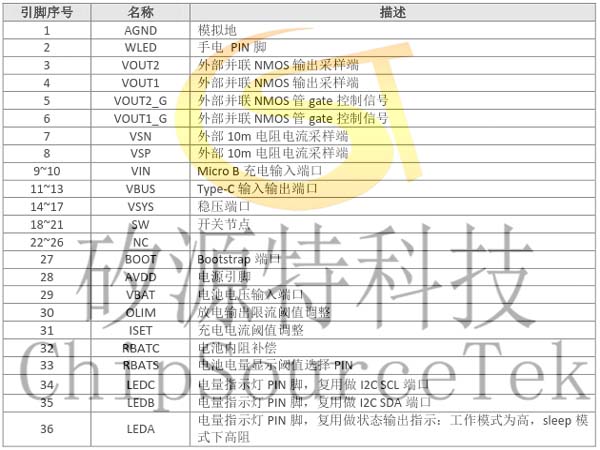

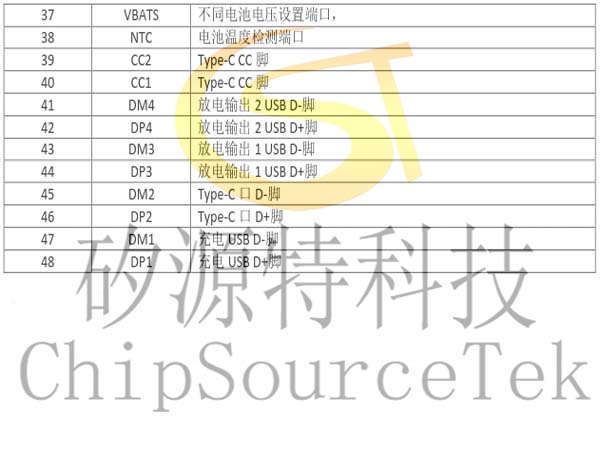

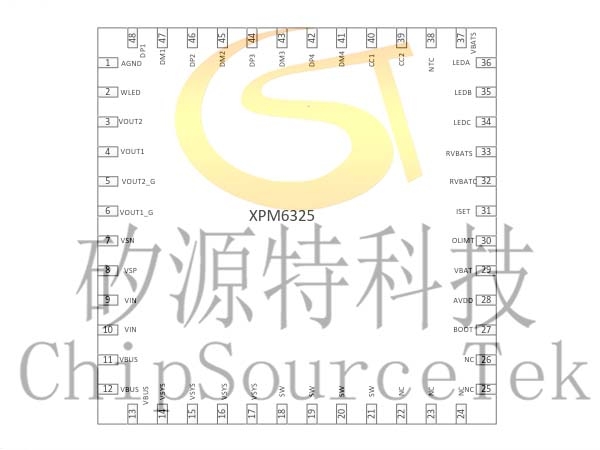

    XPM6325引脚定义:
