PD协议

IP2315

    IP2315是一款集成MOS和输入快充协议的高效同步降压转换充电IC。IP2315输入电压范围5V~12V;IP2315集成Type-C PD、华为FCP、三星 AFC、MTK PE+1.1/2.0的输入快充协议,可向适配器申请9V或12V电压来减小充电时间;IP2315可通过ISET引脚设置输入端的充电电流,在输入9V/2A时,电池端最大充电电流3.7V/4.8A;IP2315可以兼容小电流适配器,当适配器输出负载能力不足时,自适应降低充电电流,保证不拉死适配器;
    IP2315的输出电池电压可通过VSET引脚设置,支持4.2V/4.35V/4.4V/4.5V的锂电池;IP2315开关频率500kHz。IP2315开关频率500kHz,转换效率高,在VIN=12V,BAT=3.7V,IBAT=4.5A时,效率93%;IP2315支持1~2颗LED状态指示,可以自动识别所接的LED灯数目;
    IP2315支持充电NTC温度保护,具备输入过压保护、IC过温保护功能。IP2315支持I2C接口。
    IP2315概述:
        IP2315是一款集成MOS和输入快充协议的高效同步降压转换充电IC。
        IP2315输入电压范围5V~12V;IP2315集成Type-C PD、华为FCP、三星 AFC、MTK PE+1.1/2.0的输入快充协议,可向适配器申请9V或12V电压来减小充电时间;IP2315可通过ISET引脚设置输入端的充电电流,在输入9V/2A时,电池端最大充电电流3.7V/4.8A;IP2315可以兼容小电流适配器,当适配器输出负载能力不足时,自适应降低充电电流,保证不拉死适配器;
        IP2315的输出电池电压可通过VSET引脚设置,支持4.2V/4.35V/4.4V/4.5V的锂电池;IP2315开关频率500kHz。
        IP2315开关频率500kHz,转换效率高,在VIN=12V,BAT=3.7V,IBAT=4.5A时,效率93%;
        IP2315支持1~2颗LED状态指示,可以自动识别所接的LED灯数目;
        IP2315支持充电NTC温度保护,具备输入过压保护、IC过温保护功能。
        IP2315支持I2C接口。

    IP2315特性:
    输入电压范围5V~12V
    电池端最大充电电流4.8A@9V/2A输入
    输出电池电压VSET引脚可设(4.2V/4.35V/4.4V/4.5V)
    充电电流ISET引脚可设(设置输入端电流)
    功率MOS集成内置
    高效率同步降压充电:
        94%,VIN=5V,BAT=3.7V,IBAT=4A
        93.5%,VIN=9V,BAT=3.7V,IBAT=4A
        93%,VIN=12V,BAT=3.7V,IBAT=4A
    支持Type-C PD输入快充协议
    支持华为FCP、三星 AFC、MTK PE+1.1/2.0输入快充协议
    支持小电流适配器,自适应调整充电电流
    支持充电1~2颗LED状态指示,智能识别LED灯数目
    支持充电NTC温度保护
    支持输入过压保护、IC过温保护
    支持I2C接口
    ESD 4KV
    封装5mm×5mm 0.5pitch QFN32

    IP2315应用:
    蓝牙音箱、POS 机、电子烟

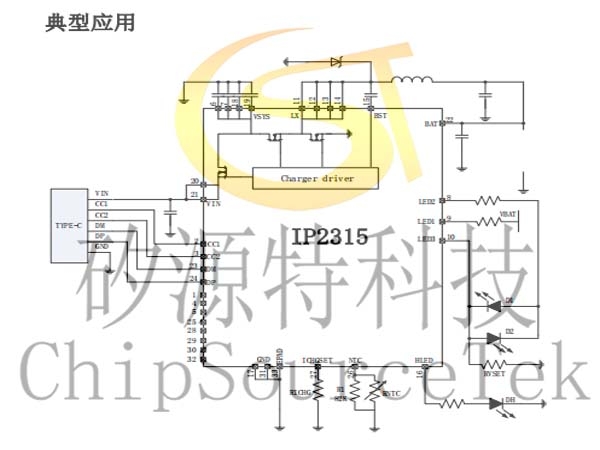

    IP2315典型应用:

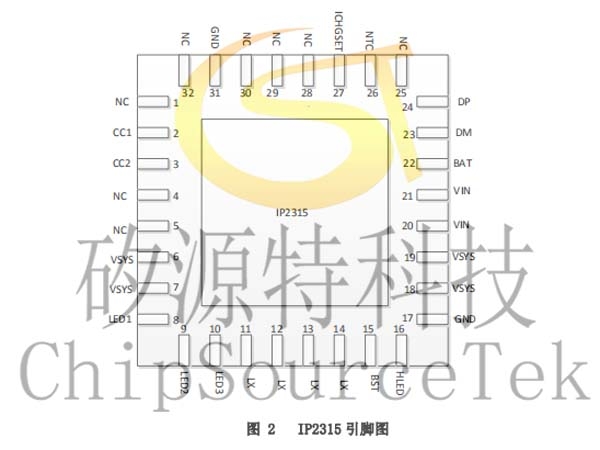

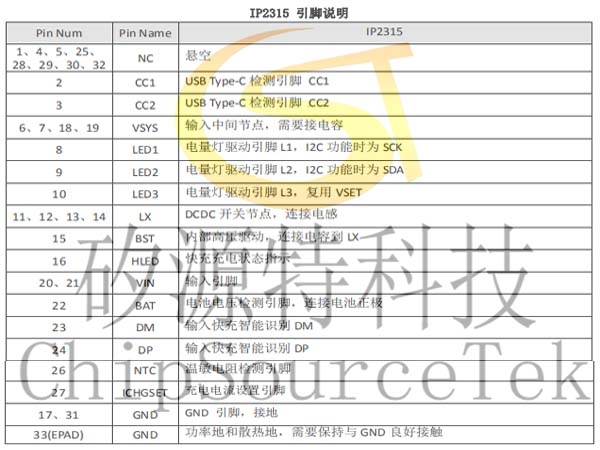

    IP2315引脚定义:

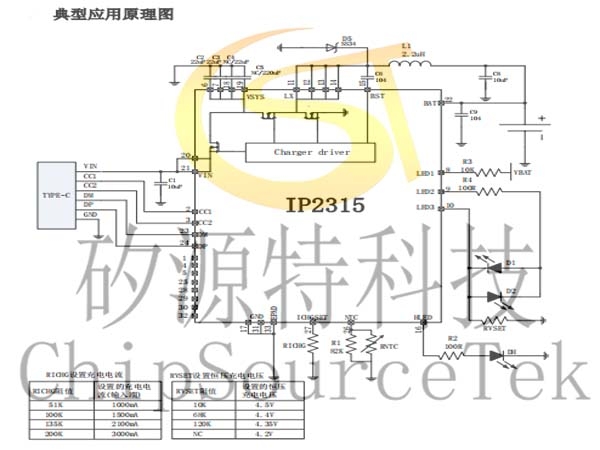

    IP2315典型应用原理图:


    IP2315封装信息:
