MCU单片机

NY8B062A

    NY8B062A是以EPROM作為記憶體的8位元微控制器,除了適用於家電或量測等等的I/O應用設計。
    NY8B062A內建高精度十一加一通道十二位元類比數位轉換器,與高精度電壓比較器,足以應付各種類比介面的偵測與量測。
    NY8B062A內建的高頻振盪器,能彈性選擇輸出頻率區段,以適用於多樣的霧化器元件,更可以程式細調輸出頻率,細度足以應付霧化器的元件偏差。
    NY8B062A有14根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。
    NY8B062A有四組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。
    NY8B062A採用雙時鐘機制,高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。
    NY8B062A概述:
        NY8B062A是以EPROM作為記憶體的8位元微控制器,除了適用於家電或量測等等的I/O應用設計。更針對霧化器產品做優化調適。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B062A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。
        NY8B062A內建高精度十一加一通道十二位元類比數位轉換器,與高精度電壓比較器,足以應付各種類比介面的偵測與量測。
        NY8B062A內建的高頻振盪器,能彈性選擇輸出頻率區段,以適用於多樣的霧化器元件,更可以程式細調輸出頻率,細度足以應付霧化器的元件偏差。
        在I/O的資源方面,NY8B062A有14根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,NY8B062A內建了可選擇頻率的紅外載波發射口。
        NY8B062A有四組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8B062A提供3組10位元解析度的PWM輸出,3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
        NY8B062A採用雙時鐘機制,高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下,NY8B062A可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode)與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時,低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。
        在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中,有多種事件可以觸發中斷喚醒NY8B062A進入正常操作模式(Normal)或慢速模式(Slow mode)來處理突發事件。
        新增高頻率振盪器(FHOSC有11bit讓使用者可調,出廠預設+/- 1%,使用者可調整至+/-0.1%,並輸出 PWM3至PA2。
        NY8B062A内建低速晶振(32768Hz)電容,CL有Disable、7pF、9pF、12.5pF四選項可選,方便客户減少外部電容零件,仍可得到較精準的PPM值。

    NY8B062A特性:
    系統主頻提供20.8M/19.2M/16M/14.4M/13.6M提供選擇。
    Timer 3可option選擇直接輸出系統主頻,並提供最快半個Clock系統主頻輸出。
    高频率振荡器(FHOSC)有11bit R-page(1DH&1EH)給使用者微調,出廠trim至+/-1%,使用者調整至+/-0.1%。
    內建低速晶振(32768Hz)電容,CL有Disable、7pF、9pF、12.5pF四種選項可選,方便客戶減少外部電容器件,仍可得到較精准的PPM值。
    超過±8KV的ESD。
    雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)
    寬廣的工作電壓:(指令週期為 4 個CPU clock,亦即 4T模式)
        2.0V ~ 5.5V @系統頻率≦8MHz。
        2.2V ~ 5.5V @系統頻率>8MHz。
    寬廣的工作温度:-40°C ~ 85°C。
    2Kx14 bits EPROM。
    128 bytes SRAM。
    14 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[5:0]。
    PA[5, 3:0]及PB[3:0]可選擇輸入時使用內建下拉電阻。
    PA[7:0]及PB[5:0]可選擇輸入時使用上拉電阻。
    PB[5:0]可選擇開漏極輸出(Open-Drain)。
    PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。
    所有I/O脚輸出可選擇定灌電流(Constant Sink Current)、小灌電流(Small Sink Current)、一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
    所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current),除PA5 外。
    8層程式堆棧(Stack)。
    存取資料有直接或間接定址模式。
    一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。
    三組10位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。
    三個10位元脈衝寬度調變(PWM1, 2, 3)。
    三個蜂鳴器輸出(BZ1, 2, 3)。
    38/57KHz紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。
    內建準確的低電壓偵測電路(LVD)。
    內建十一加一通道12位元類比數位轉換器(Analog to Digital Converter)。
    內建準確的電壓比較器(Voltage Comparator)。
    內建上電復位電路(POR)。
    內建低壓復位功能(LVR)。
    內建看門狗計時(WDT),可由程式韌體控制開關。
    內建電阻頻率轉換器(RFC)功能.
    雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
        高速振盪:E_HXT(超過6MHz外部高速石英振盪)
                          E_XT (455K~6MHz外部石英振盪)
                          I_HRC (1~20.8MHz內部高速RC振盪)
        低速振盪:E_LXT (32KHz外部低速石英振盪)
                          I_LRC (內部 32KHz低速RC振盪)
    四種工作模式可隨系統需求調整電流消耗:正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。
    十一種硬體中斷:
        Timer0溢位中斷。
        Timer1借位中斷。
        Timer2借位中斷。
        Timer3借位中斷。
        WDT中斷。
        PA/PB輸入狀態改變中斷。
        兩組外部中斷輸入。
        低電壓偵測中斷。
        比較器輸出轉態中斷。
        類比數位轉換完成中斷°
    NY8B062A在待機模式(Standby mode)下的十一種喚醒中斷:
        Timer0溢位中斷。
        Timer1借位中斷。
        Timer2借位中斷。
        Timer3借位中斷。
        WDT中斷。
        PA/PB輸入狀態改變中斷。
        兩組外部中斷輸入。
        低電壓偵測中斷。
        比較器輸出轉態中斷。
        類比數位轉換完成中斷º
    NY8B062A在睡眠模式(Halt mode)下的四種喚醒中斷:
        WDT中斷。
        PA/PB輸入狀態改變中斷。
        兩組外部中斷輸入。

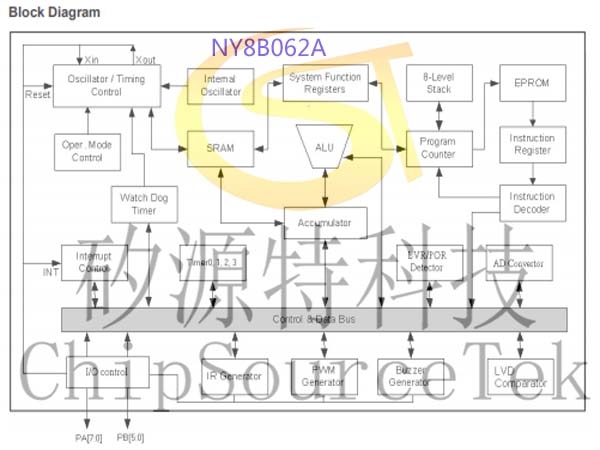

    NY8B062A功能框图:


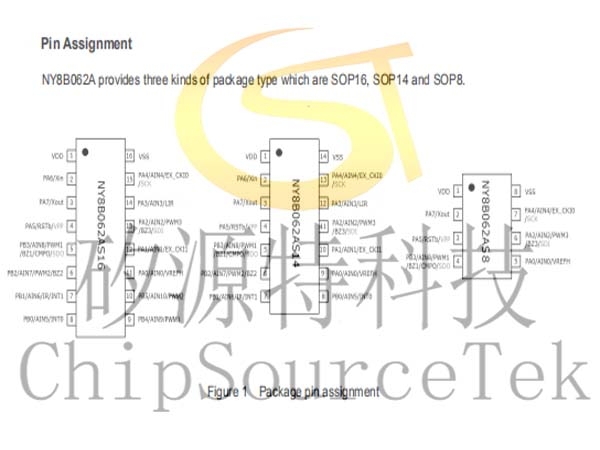

    NY8B062A引脚分配图:


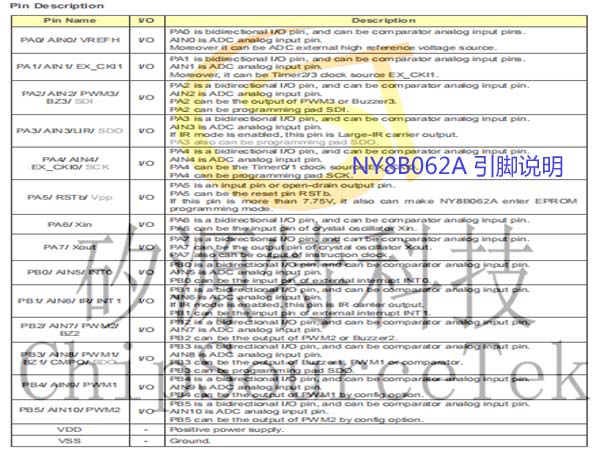

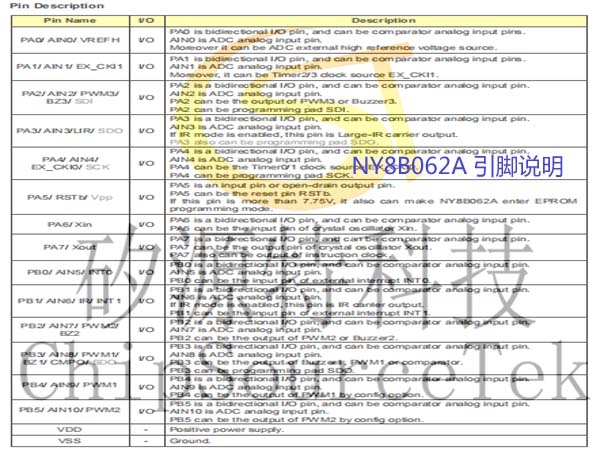

    NY8B062A引脚描述:
