单节充电管理

9016

    9016  (停产) (stop production)
   9016是恒流/恒压座充充电器芯片,主要应用于单节锂电池充电。
   9016在大功率和高环境温度下可以调节充电电流以限制芯片温度。它的充电电压固定在4.2V,充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的1/10时,9016自动终止充电过程。当输入电压移开之后,9016自动进入低电流模式,从电池吸取少于2uA的电流。当9016进入待机模式时,供电电流小于25uA。
    9016还可以监控充电电流,具有电压检测、自动循环充电的特性,并且具有一个指示管脚指示充电终止状态和输入电压状态。
   9016采用SOT23-5封装
    9016  (停产) (stop production)
    9016
    概述:
        9016是恒流/恒压座充充电器芯片,主要应用于单节锂电池充电。无需外接检测电阻,其内部为MOSFET结构,因此无需外接反向二极管。
        9016在大功率和高环境温度下可以调节充电电流以限制芯片温度。它的充电电压固定在4.2V,充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的1/10时,9016自动终止充电过程。当输入电压移开之后,9016自动进入低电流模式,从电池吸取少于2uA的电流。当9016进入待机模式时,供电电流小于25uA。
        9016还可以监控充电电流,具有电压检测、自动循环充电的特性,并且具有一个指示管脚指示充电终止状态和输入电压状态。
        9016采用SOT23-5封装

    9016
    特性:
    可达 500mA 的可编程充电电流
    无需外接 MOSFET、检测电阻、反向二极管
    恒流/恒压模式操作,具有热保护功能
    可通过 USB 端口为锂电池充电
    具有 1%精度的预设充电电压
    待机模式下电流为 20uA
    2.9V 涓流充电电压
    软启动限制了浪涌电流
    9016采用SOT23-5封装

    9016应用:
    手机
    掌上电脑
    MP3 播放器
    蓝牙耳机

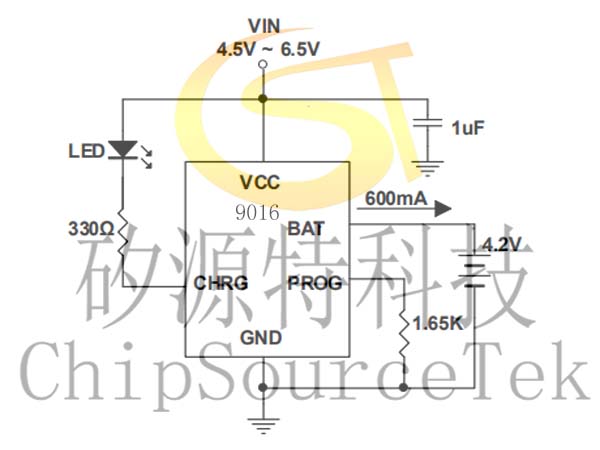

    9016典型应用原理图:


    9016管脚图及功能说明:
    符号 名称 功能说明
    1 CHRG 充电指示端
    2 GND
    3 BAT 充电电流输出端
    4 VCC 电源端
    5 PROG 充电电流端

    9016绝对最大额定值:

    参数 符号 额定值 单位
    输入电源电压 VCC 7 V
    PROG电压 VPROG VCC+0.3 V
    BAT电压 VBAT 7 V
    CHRG电压 VCHRG 7 V
    BAT短路 Continuous
    热阻 θJA 250 ℃/W
    BAT电流 IBAT 800 mA
    PROG电流 IPROG 800 µA
    最高结温 TJ 125
    储藏温度 TS -65 to +125
    焊接温度(不超过10秒) 300

    9016电气特性(VIN=5V;TJ=25℃,除非另有说明):
    符号 参数 条件 最小值 典型值 最大值 单位
    VCC 输入电源电压 4.25 6 V
    ICC 输入电源电流 充电模式(3),RPROG=10K 110 500 µA
    待机模式(充电终止) 70 µA
    关断模式(RPROG未连接,
    VCC﹤VBAT,VCC﹤VUV)
    20 40 µA
    VFLOAT 可调输出(浮充)电压 IBAT=30 mA,ICHRG=5 mA 4.20 4.25 4.30 V
    IBAT BAT端电流 RPROG = 10k,电流模式 90 110 130 mA
    RPROG = 2k,电流模式 500 mA
    VBAT=4.2V,待机模式 0 +/-1 +/-5 µA
    关断模式, RPROG未连接 +/-0.5 +/-5 µA
    休眠模式,VCC=0V +/-1 +/-5 µA
    ITRIKL 涓流充电电流 VBAT﹤VTRIKL,RPROG = 10k 10 mA
    VTRIKL 涓流充电阈值电压 RPROG = 10k,VBAT Rising 2.8 2.9 3.0 V
    VUV VCC欠压锁定阈值 3.4 V
    VUVHYS VCC欠压锁定滞后 From VCC Low to High 100 V
    VMSD 手动关断阈值电压 PROG Pin 上升 1.25 V
    PROG Pin 下降 1.2 V
    VASD VCC-VBAT阈值电压 VCC 从低到高 100 mV
    VCC 从高到低 30 mV
    ITERM C/10Z终止电流阈值 RPROG = 10k(4) 0.1 mA/mA
    RPROG = 2k 0.1 mA/mA
    VPROG PROG端电压 RPROG = 10k,电流模式 0.9 1.03 1.1 V
    ICHRG CHRG端弱下拉电流 VCHRG = 3V 15 µA
    VCHRG CHRG端输出低电压 ICHRG = 5mA 0.6 V
    ΔVRECHRG 电池阈值电压 VFLOAT - VRECHRG 100 mV
    TLIM 热保护温度 120
    tSS 软启动时间 IBAT = 0 to 1000V/RPROG 100 µs
    tRECHRGE 再充电比较器过滤时间 VBAT High to Low 1 ms
    tTERM 终止比较器过滤时间 IBAT Falling Below ICHG/10 1000 µs
    IPROG PROG端上拉电流 1 µA
     注:
    1、 超出最大工作范围可能会损坏芯片。
    2、 超出器件工作参数极限,不保证其正常功能。
    3、 电源电流包括PROG端电流(大约100uA),不包括通过BAT端传输到电池的其他电流(大约100uA)。
    4、 充电终止电流一般是设定充电电流的0.1倍。

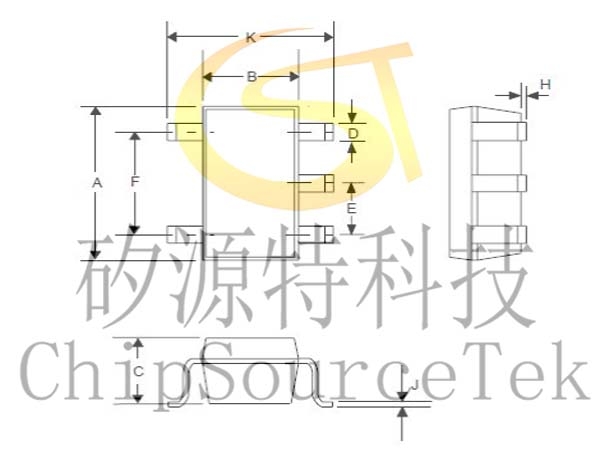

    9016封装规格:


    规格
    尺寸 英寸 毫米
    最小值 最大值 最小值 最大值
    A 0.110 0.120 2.80 3.05
    B 0.059 0.070 1.50 1.75
    C 0.036 0.051 0.90 1.30
    D 0.014 0.020 0.35 0.50
    E 0.037 0.95
    F 0.075 1.90
    H 0.006 0.15
    J 0.0035 0.008 0.090 0.20
    K 0.102 0.118 2.60 3.00
