单节充电管理

TP4055C

    TP4055C是一款完整的单节锂电池充电器,兼容大小30mA-600mA充电电流。采用涓流、恒流、恒压控制,SOT23-5封装与较少的外部元件数目使得TP4055C成为便携式应用的理想选择。TP4055C可以适合USB电源和适配器电源工作。
    由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V/4.35V/4.4V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后,充电电流降至设定值1/10,TP4055C将自动终止充电。
    当输入电压(交流适配器或USB电源)被拿掉时,TP4055C自动进入一个低电流状态,电池漏电流在1μA以下。TP4055C的其他特点包括欠压闭锁、自动再充电、输入过压保护和一个用于指示充电状态的引脚。
    TP4055C产品简介:
        TP4055C是一款完整的单节锂电池充电器,兼容大小30mA-600mA充电电流。采用涓流、恒流、恒压控制,SOT23-5封装与较少的外部元件数目使得TP4055C成为便携式应用的理想选择。TP4055C可以适合USB电源和适配器电源工作。
        由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V/4.35V/4.4V。充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后,充电电流降至设定值1/10,TP4055C将自动终止充电。
        当输入电压(交流适配器或USB电源)被拿掉时,TP4055C自动进入一个低电流状态,电池漏电流在1μA以下。TP4055C的其他特点包括欠压闭锁、自动再充电、输入过压保护和一个用于指示充电状态的引脚。

    TP4055C特点:
    * 宽电源输入(Vcc加串1R电阻可提高至12V插拔不坏);
    * 输入电压6.7V时芯片OVP保护;
    * 兼容大小30mA-600mA的可编程充电电流;
    * 2.9V涓流充电器件版本;
    * 30%涓流充电;
    * 软启动限制了浪涌电流;
    * 具有可在无过热危险的情况下实现充电速率最大化的热调节功能;
    * 带涓流、恒流、恒压控制;
    * 可直接从USB端口给电池充电;
    * 精度达到±1%的预设充电电压;
    * 用于单节锂离子电池;
    * 电池4.1V自动再充电;
    * 1个充电状态开漏输出引脚;
    * C/10充电终止;
    * 待机模式下的供电电流为90μA;
    * 采用5引脚SOT-23封装。

    TP4055C应用:
    微型锂电池、充电座
    GPS 定位器
    蓝牙应用
    电子烟应用

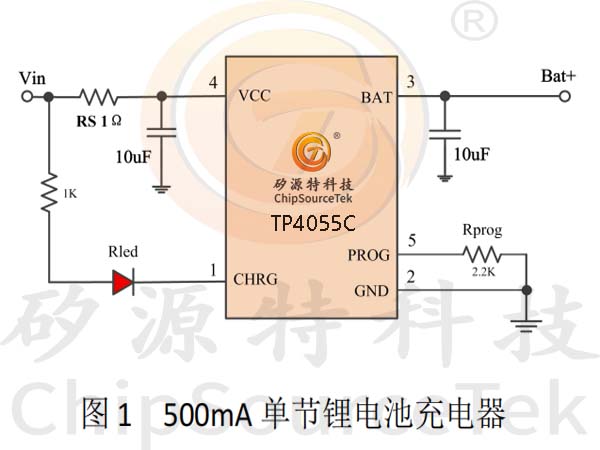

    TP4055C典型应用:

    注:Vcc接RS 1Ω耗散电阻,可获得较大的充电电流,又可提高整机的可靠性。阻值根据实际情况选取(0.5-1Ω)。

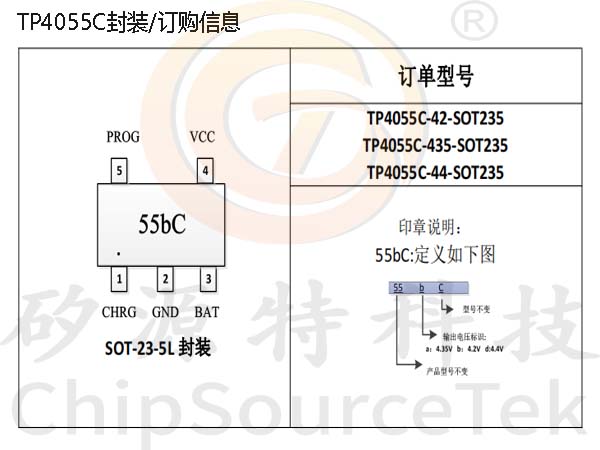

    TP4055C封装/订购信息:

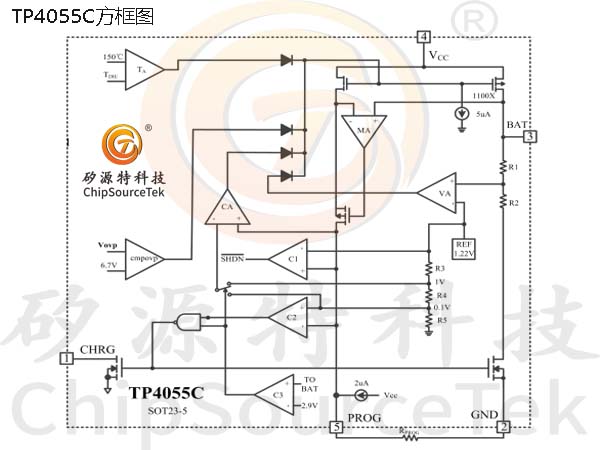

    TP4055C方框图:

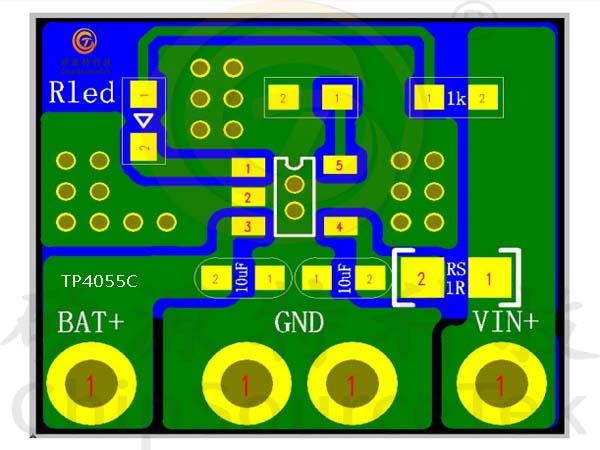

    TP4055C PCB走线参考图:
