单节充电管理

TP4066H

    TP4066H是一款输入电源30V高耐压具备OVP保护功能完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DFN2*2-8 封装与较少的外部元件数目使得TP4066H成为便携式应用的理想选择。TP4066H可以适合USB电源和适配器电源工作。TP4066H的CE、TEMP、CHRG、STDBY端口的耐压最高也可达到30V。
    由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V,4.35V,4.4V而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,TP4066H将自动终止充电循环。
    当输入电压(交流适配器或USB电源)被拿掉时,TP4066H自动进入一个低电流状态,将电池漏电流降至1uA以下。TP4066H在有电源时也可置于停机模式,从而将供电电流降至100uA。TP4066H的其他特点包括电池温度检测、输入欠压闭锁、输入过压保护、自动再充电、CE使能端控制和两个用于指示充电、结束的LED状态引脚。
    TP4066H描述:
        TP4066H是一款输入电源30V高耐压具备OVP保护功能完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DFN2*2-8 封装与较少的外部元件数目使得TP4066H成为便携式应用的理想选择。TP4066H可以适合USB电源和适配器电源工作。TP4066H的CE、TEMP、CHRG、STDBY端口的耐压最高也可达到30V。
        由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V,4.35V,4.4V而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,TP4066H将自动终止充电循环。
        当输入电压(交流适配器或USB电源)被拿掉时,TP4066H自动进入一个低电流状态,将电池漏电流降至1uA以下。TP4066H在有电源时也可置于停机模式,从而将供电电流降至100uA。TP4066H的其他特点包括电池温度检测、输入欠压闭锁、输入过压保护、自动再充电、CE使能端控制和两个用于指示充电、结束的LED状态引脚。

    TP4066H特点:
    最高 30V 电源输入(需按典型电路应用) ·高达 1000mA 的可编程充电电流
    用于单节锂离子电池
    恒定电流/恒定电压操作,有温度自适应可实现充电速率最大化
    精度达到±1%的预设充电电压
    用于电池电量检测的充电电流监控器输出
    充满截止电压为:4.2 V,4.35V,4.4V ·输入电压 6.5V 时芯片 OVP 保护
    充电状态双输出、无电池和故障状态显示
    C/10 充电终止
    涓流电流 20%、支持电池 0V 充电
    无电源时电池漏电小于 1uA ·2.9V涓流充电
    锂电池正负极反接保护
    软启动限制了浪涌电流
    电池温度监测功能
    2种封装,采用8引脚ESOP/DFN2*2

    TP4066H应用:
    蓝牙音箱
    台灯
    各种移动式设备、各种充电器
    电子烟

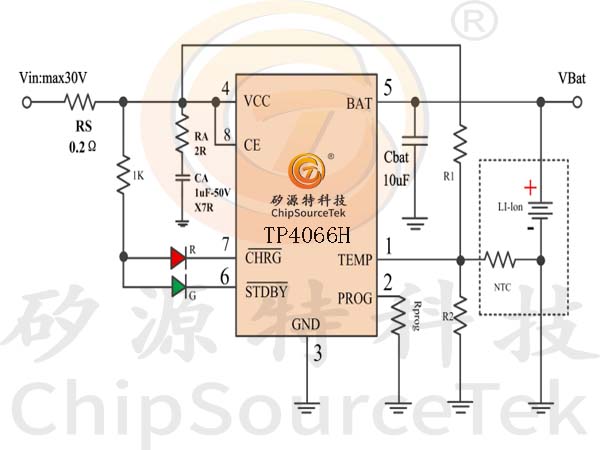

    TP4066H典型应用:

    TP4066H封装/订购信息:


                              ESOP8 封装
                      (底部带有散热片需接地)
    订单型号
    TP4066H-42/44-ESOP8

    器件标记:
    BYYWWH→4.2V/4.4V(片选)

    印章说明:
    TP4066
    BYYWWH
    H 为固定标识
    BYYWWH:可片选电压(CE=VIn:4.2V ,CE=NC:4.4V)
    AYYWWH:电压(固定输出电压 4.35V)
    YYWW 是生产批号,可变



    DFN2*2-8 封装
    (底部带有散热片需接地)
    订单型号

    TP4066H-42/44-DFN228

    TP4066H-435-DFN228


    器件标记:

    BYMH→4.2V/4.4V(片选)

    AYMH→4.35V(固定输出电压)


    印章说明:

    4066

    BYMH

    H 为固定标识,

    BYMH:可片选电压(CE=VIn:4.2V ,CE=NC:4.4V)

    AYWH:电压(固定输出电压 4.35V)

    YM 是生产批号,可变

    Y 为年份 M 为月份

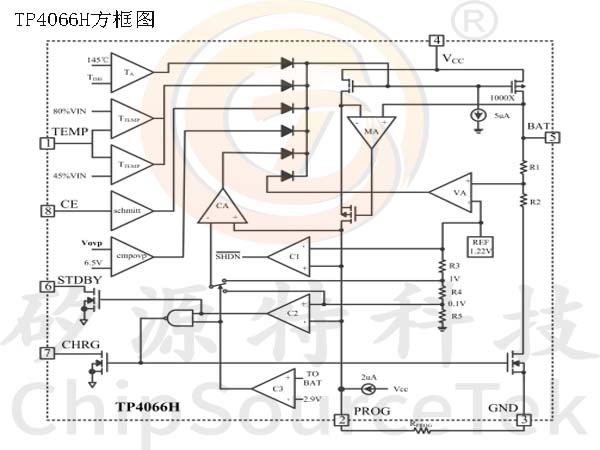

    TP4066H方框图:

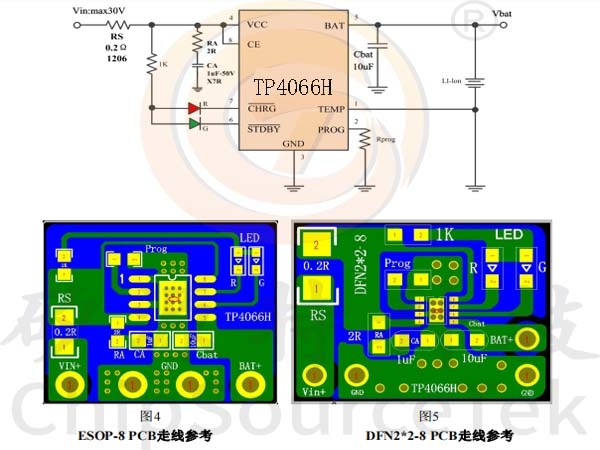

    TP4066H原理图及PCB走线参考图(TEMP功能未使用,该引脚接地):
