单节充电管理

HP4553

    HP4553是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC。最高耐压可达28V,6.8V自动过压保护,充电电流最大可达800mA。输入最低工作电压3.75V,满足客户动态调整输入电压的需求,降低充电功耗,提高整体效率。
    由于采用了内部PMOS架构,加上防反充电路,不需要外部隔离二极管。热反馈可对充电电流进行自动调节,可以在大功率应用或高环境温度条件下对芯片温度加以限制。提供了4.0V、4.1V、4.15V、4.2V、4.35V、4.4V 和 4.45V 七种浮充电压供客户选择, 充电电流可通过一个电阻器进行外部设置。当电池电压达到浮充电压时,充电电流逐渐下降,当充电电流降至设定值1/10时,HP4553将自动终止充电过程。
    当输入电压(交流适配器或USB电源)掉电时,HP4553自动进入一个低电流状态,将电池漏电流降至1uA以下。
    HP4553的其他特点包括热管理、欠压保护、自动再充电和两个用于指示充电和充电结束的LED状态引脚。
    HP4553概述:
        HP4553是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电IC。最高耐压可达28V,6.8V自动过压保护,充电电流最大可达800mA。输入最低工作电压3.75V,满足客户动态调整输入电压的需求,降低充电功耗,提高整体效率。
        由于采用了内部PMOS架构,加上防反充电路,不需要外部隔离二极管。热反馈可对充电电流进行自动调节,可以在大功率应用或高环境温度条件下对芯片温度加以限制。提供了4.0V、4.1V、4.15V、4.2V、4.35V、4.4V 和 4.45V 七种浮充电压供客户选择, 充电电流可通过一个电阻器进行外部设置。当电池电压达到浮充电压时,充电电流逐渐下降,当充电电流降至设定值1/10时,HP4553将自动终止充电过程。
        当输入电压(交流适配器或USB电源)掉电时,HP4553自动进入一个低电流状态,将电池漏电流降至1uA以下。
        HP4553的其他特点包括热管理、欠压保护、自动再充电和两个用于指示充电和充电结束的LED状态引脚。

    HP4553特性:
    *最高输入电压可达 28V
    *最低工作电压 3.75V
    *6.8V 输入过压保护(OVP)
    *电池端耐压 20V
    *电池反接保护
    *充电电流外部电阻可设置,最大可达800mA
    *无需防倒充MOSFET、检测电阻器或隔离二极管
    *恒流/恒压充电,具有充电速率最大化的热调节功能,芯片不会过热,同时充电电流最大
    *浮充电压精度达到±1%
    *充电状态显示,故障状态显示
    *1C/10充电终止,自动再充电
    *2.9V涓流充电门限
    *软启动,限制浪涌电流
    *采用 SOT23-6L 封装

    HP4553应用领域:
    *备用电源/移动电源
    *移动电话、PDA、GPS
    *MP3、MP4 播放器
    *数码相机、电子词典
    *便携式设备、各种充电器

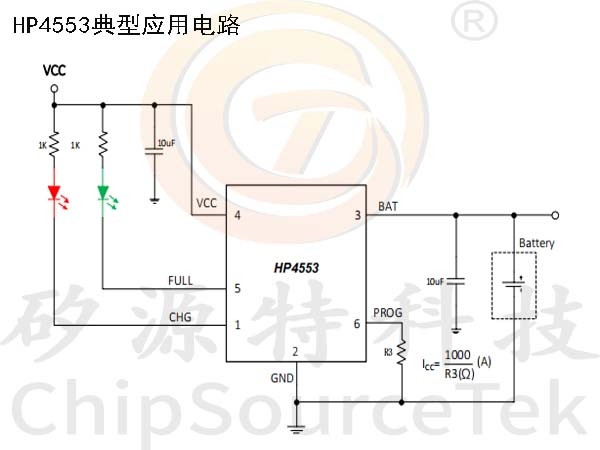

    HP4553典型应用电路:

    HP4553订购信息:
    型号
    封装
    电压版本
    环境温度
    卷带数量

    HP4553S6-40

            SOT23-6L

    4.0V

     -40~85℃

    3000

    HP4553S6-41

     SOT23-6L

    4.1V

     -40~85℃

    3000

    HP4553S6-415

    SOT23-6L

    4.15V

     -40~85℃

    3000

    HP4553S6-42

     SOT23-6L

    4.2V

     -40~85℃

    3000

    HP4553S6-435

    SOT23-6L

    4.35V

     -40~85℃

    3000

    HP4553S6-44

    SOT23-6L

    4.4V

     -40~85℃

    3000

    HP4553S6-445

    SOT23-6L

    4.45V

     -40~85℃

    3000

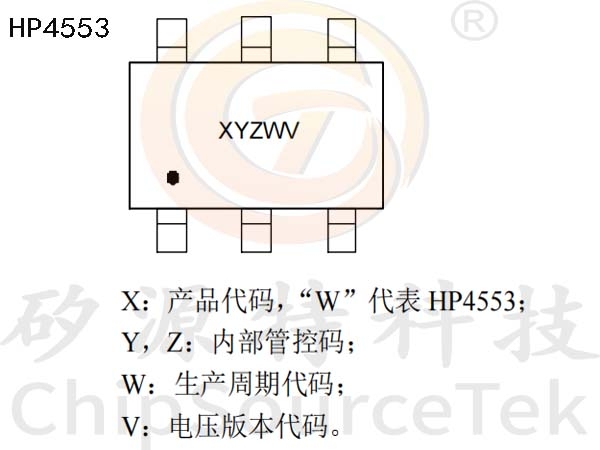

    HP4553印章描述:

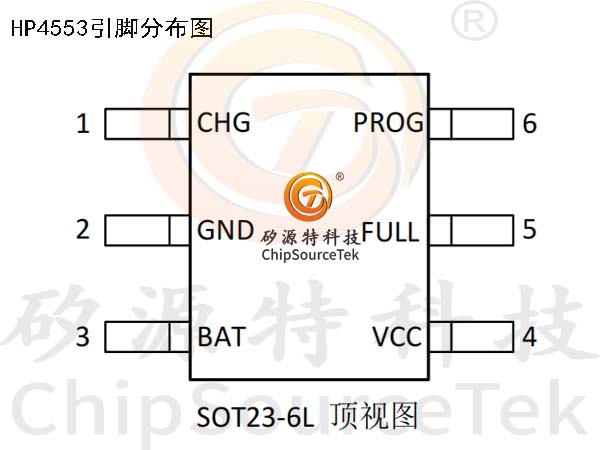

    HP4553引脚分布图:

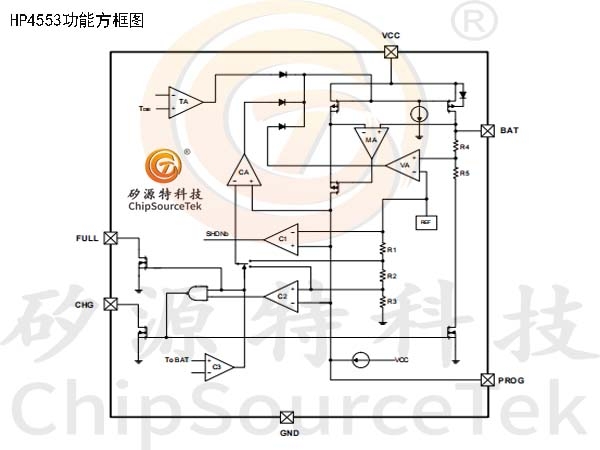

    HP4553功能方框图:
