单节充电管理

ME4084

    ME4084是一款耐压24V的单节锂离子电池恒压恒流充电管理芯片,最大充电电流可达600mA (SOT23-5、FBP2*2-6L)、800mA(DFN2*2-8L)、1A(ESOP8)。由于线性充电器在输入和输出大压差情况下会严重发热, 其内部有热反馈电路可以对在充电过程中对芯片温度加以控制,将充电电流调节到较低水平,以适应相应的系统散热要求。外加很少的外部原件,可以使其成为便携应用的理想选择。
    ME4084不需要电流检测电阻,也不需要外部隔离二极管实现防倒灌应用。充电截止电压固定在4.2V, 充电电流可以外接电阻调节,当充电电流达到恒流电流的1/10时,ME4084将终止充电。
    ME4084概述:
        ME4084是一款耐压24V的单节锂离子电池恒压恒流充电管理芯片,最大充电电流可达600mA (SOT23-5、FBP2*2-6L)、800mA(DFN2*2-8L)、1A(ESOP8)。由于线性充电器在输入和输出大压差情况下会严重发热, 其内部有热反馈电路可以对在充电过程中对芯片温度加以控制,将充电电流调节到较低水平,以适应相应的系统散热要求。外加很少的外部原件,可以使其成为便携应用的理想选择。
        ME4084不需要电流检测电阻,也不需要外部隔离二极管实现防倒灌应用。充电截止电压固定在4.2V, 充电电流可以外接电阻调节,当充电电流达到恒流电流的1/10时,ME4084将终止充电。
        当输入电压(适配器或USB)被拿掉后,ME4084进入睡眠模式。芯片内部自动关断充电通路,输入电压变低。此时电池漏电流降低到2uA以下。当ME4084有电源而电池拿掉时,芯片电流为降低至100uA,来降低系统损耗。
        ME4084还具有电池温度检测,输入欠压锁定,自动再充电和两个充电指示引脚。

    ME4084特点:
    最高输入耐压24V,提高系统可靠性
    可编程充电电流可达 :600mA (SOT23-5 、FBP2*2-6L)、800mA(DFN2*2-8L)、1A(ESOP8)
    防电池反接保护功能
    内部热反馈保护功能,控制系统在合理充电范围
    无需MOSFET,检测电阻或隔离二极管
    单节完整线性充电器
    恒流恒压切换
    精度可达±1%的4.2V固定充电截止电压
    自动再充电功能
    充电状态双输出,无电池和故障状态显示
    C/10 终止充电
    待机电流100μA
    输入过压保护:6.5V
    2.9V 涓流切换阈值
    软启动限制浪涌电流

    ME4084应用:
    移动电话
    数码相机
    蓝牙应用
    便携设备
    USB电源,适配器

    ME4084封装形式:
    5 - pin SOT23-5
    6 - pin FBP2*2-6L
    8 - pin ESOP8、DFN2*2-8L

    ME4084典型应用图:




    注:输入应用如果需要抗24V电源热插拔应用,需要在输入加上22uF以上的电解电容。
    注:输入电压抗24V热插拔的另外一种应用,可以在输入串联一个0.4欧姆的电阻,但要注意电阻的封装尺寸至少是1206
    以上。

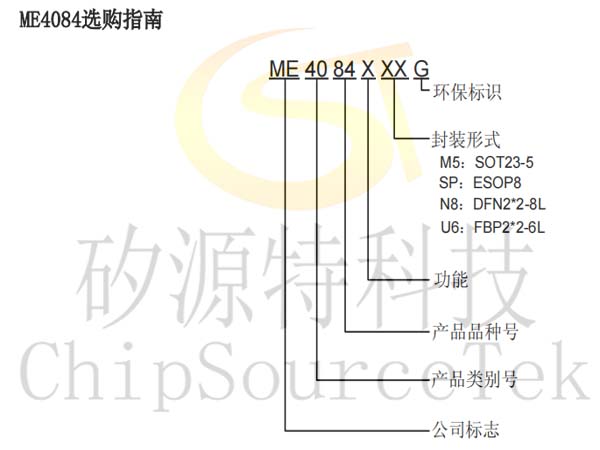

    ME4084选购指南:


    产品型号
    产品说明
    ME4084AM5G
    VFLOAT =4.2V;可编程充电电流:600mA;封装形式:SOT23-5
    ME4084AU6AG
    VFLOAT =4.2V;可编程充电电流:600mA;封装形式:FBP2*2-6L
    ME4084BN8BG
    VFLOAT=4.2V;可编程充电电流:800mA;封装形式:DFN2*2-8L
    ME4084BSPG
    VFLOAT =4.2V;可编程充电电流:1A;封装形式:ESOP8
    注:其他电压值或封装形式,请联系我司销售人员。

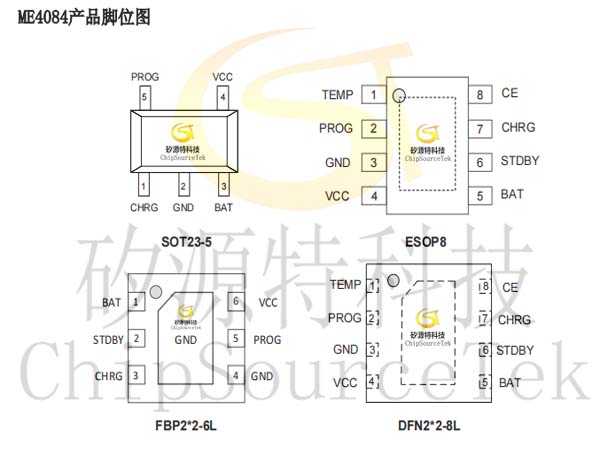

    ME4084产品脚位图:

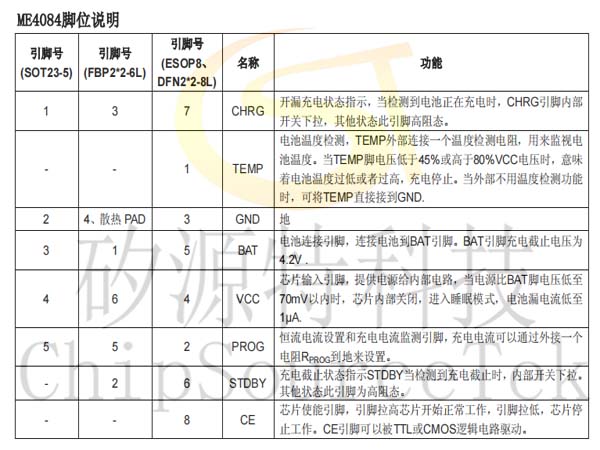

    ME4084脚位说明:

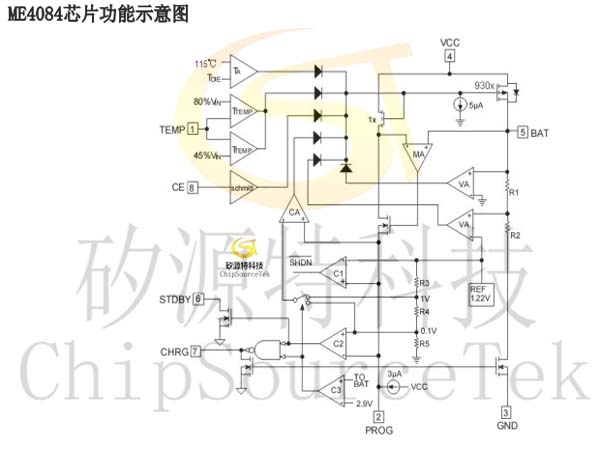

    ME4084芯片功能示意图:
