单节充电管理

AXS4056

    AXS4056是一款充电电流高达1000mA单节锂离子电池线性充电管理芯片,其采用了恒定电流/恒定电压的充电模式。
    AXS4056采用了内部PMOSFET架构,加上防倒充电路,不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V。充电电流可通过PROG脚外接一个电阻设置,最高可达1000mA。
    当充电电流在达到最终浮充电压之后降至设定1/10 时,AXS4056将自动终止充电循环。当输入电压被拿掉时,AXS4056自动进入一个低电流状态,电池漏电流在1uA以下。
    AXS4056概述:
        AXS4056是一款充电电流高达1000mA单节锂离子电池线性充电管理芯片,其采用了恒定电流/恒定电压的充电模式。
        AXS4056采用了内部PMOSFET架构,加上防倒充电路,不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V。充电电流可通过PROG脚外接一个电阻设置,最高可达1000mA。
        当充电电流在达到最终浮充电压之后降至设定1/10 时,AXS4056将自动终止充电循环。当输入电压被拿掉时,AXS4056自动进入一个低电流状态,电池漏电流在1uA以下。
        AXS4056的其他特点包括电流温度检测、CE使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

    AXS4056特性:
    待机电流<1uA
    线性充电模式,充电电流可达1000mA
    涓流/恒流/恒压三段式充电
    温度自适应实现充电速率最大化
    C/10 充电终止
    2.9V涓流充电
    软启动限制了浪涌电流
    充电电流外部可调
    电池温度监测功能
    自动再充电
    电池防反接功能
    充电状态指示、无电池和故障状态指示
    ESOP8封装

    AXS4056应用:
    蓝牙音响
    可穿戴产品
    蓝牙耳机

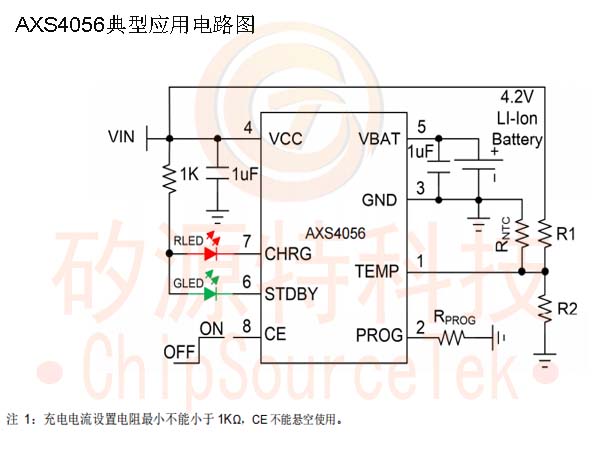

    AXS4056典型应用电路图:

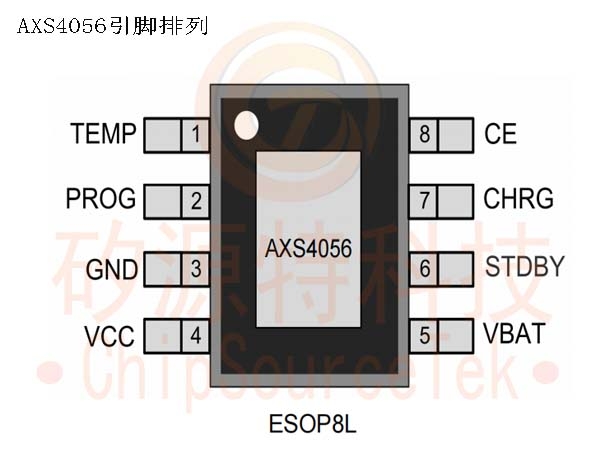

    AXS4056引脚排列:

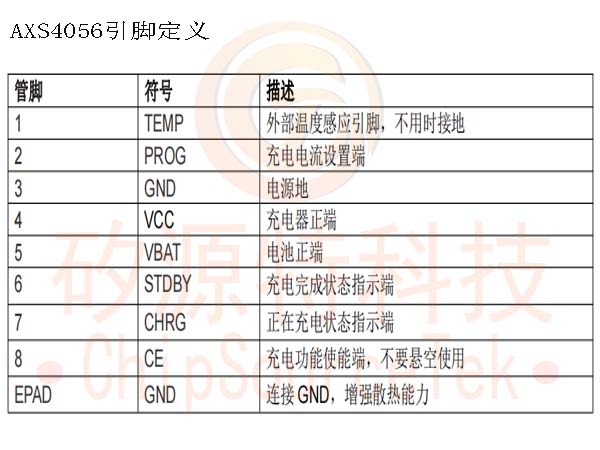

    AXS4056引脚定义:

    AXS4056订货信息:
    料号
    封装
    表面象印字
    包装

    AXS4056

    ESOP8L

    AXS4056

    XXXX

    4000颗/卷

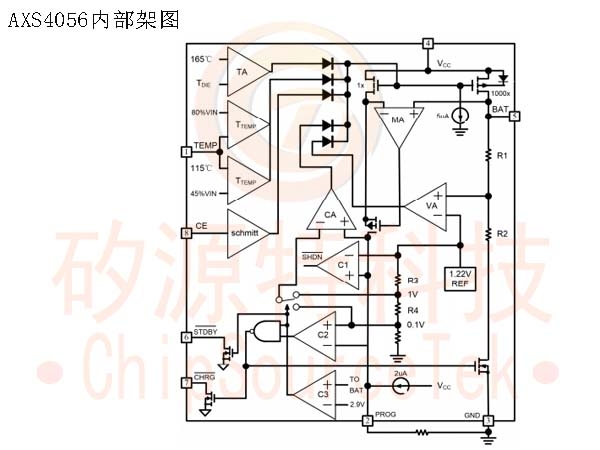

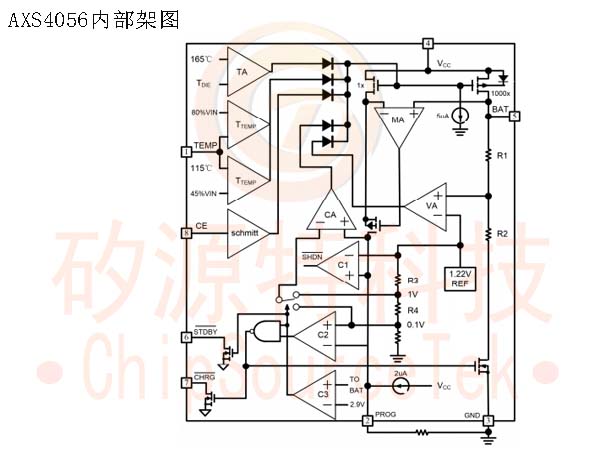

    AXS4056内部架图:
