单节充电管理

CST5356

    CST5356是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得CST5356成为便携式应用的理想选择。CST5356可以适合USB电源和适配器电源工作。
    由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V ,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,CST5356将自动终止充电循环。
    当输入电压(交流适配器或USB电源)被拿掉时,CST5356自动进入一个低电流状态,将电池漏电流降至1uA以下。CST5356的其他特点包括欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
    CST5356描述:
        CST5356是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得CST5356成为便携式应用的理想选择。CST5356可以适合USB电源和适配器电源工作。
        由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V ,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,CST5356将自动终止充电循环。
        当输入电压(交流适配器或USB电源)被拿掉时,CST5356自动进入一个低电流状态,将电池漏电流降至1uA以下。CST5356的其他特点包括欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

    CST5356特性:
    锂电池正负极反接保护功能;
    支持锂电池0V充电;
    高达1000mA的可编程充电电流
    无需MOSFET、检测电阻器或隔离二极管
    用于单节锂离子可充电电池充电
    恒压充电电压精度达到±1%的4.2V
    恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
    为了激活深度放电的电池和减小功耗,在电池电压较低时采用小电流的预充电模式
    充电状态和充电结束状态双指示输出
    电源电压掉电时自动进入低功耗的睡眠模式
    自动再充电
    C/10 充电终止
    采用 8 引脚 SOP-PP封装。

    CST5356应用:
    移动电话、PDA
    MP3、MP4播放器
    数码相机
    电子词典
    GPS
    便携式设备、各种充电器

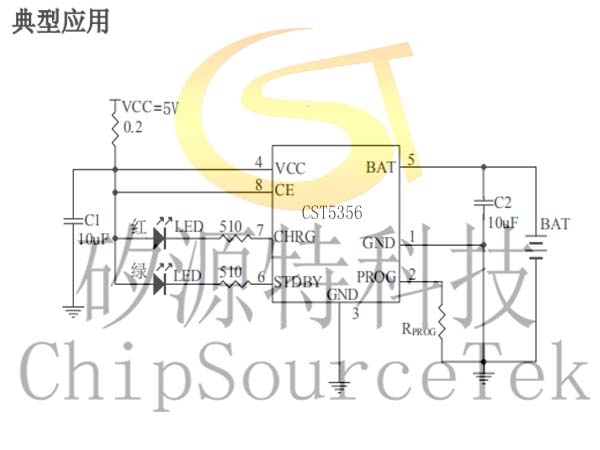

    CST5356典型应用图:

    CST5356订购信息:


    订单型号
    CST5356 SOP8-PP
    器件标记
    ECEG
    XXXX
    8 引脚 SOP 封装(底部带有散热片)
    XXXX=日期代码

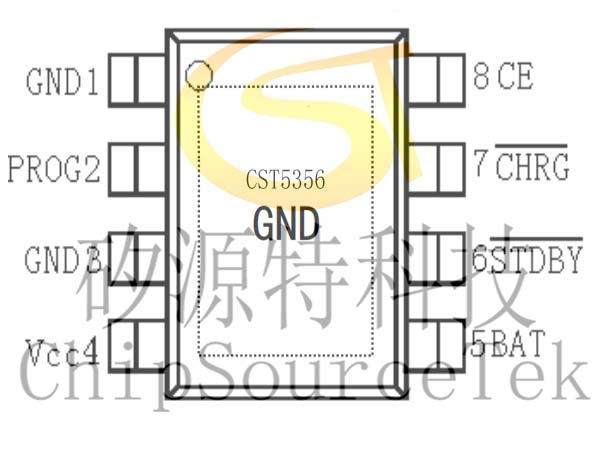

    CST5356引脚排列:

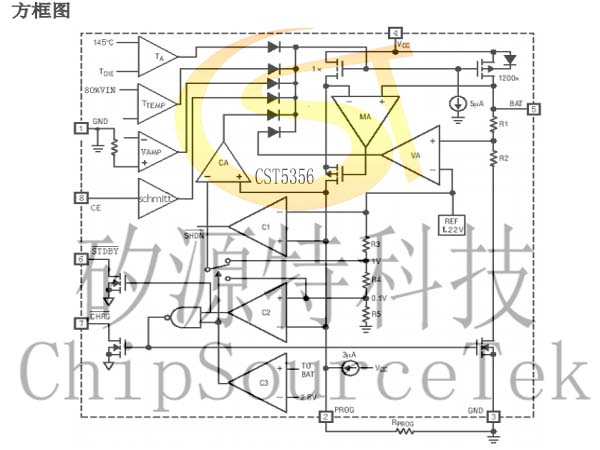

    CST5356功能框图:
