Voltage rise fall chip

XPM5015

    XPM5015是一款集成开关管的同步降压转换器,支持双路识别协议,为车载充电器、适配器、智能排插等供电设备提供完整的解决方案。XPM5015内置功率MOS管,支持宽输入电压范围8V至30V。输出电压是5.05V,提供最大3.4A的输出电流能力。XPM5015具有恒压恒流输出特性。当输出电流小于限定值时,处于恒压模式工作;当输出电流达到限定值时,处于恒流模式工作。输出电压具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。XPM5015具备非常高的可靠性,输入耐压高至36V。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。XPM5015采用ESOP8封装。
    XPM5015概述:
        XPM5015是一款集成开关管的同步降压转换器,支持双路识别协议,为车载充电器、适配器、智能排插等供电设备提供完整的解决方案。
        XPM5015内置功率MOS管,支持宽输入电压范围8V至30V。输出电压是5.05V,提供最大3.4A的输出电流能力。
        XPM5015具有恒压恒流输出特性。当输出电流小于限定值时,处于恒压模式工作;当输出电流达到限定值时,处于恒流模式工作。输出电压具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
        XPM5015集成了XPD-LINK™互联通信专利技术。通过XPD-LINK™互联功能,XPM5015可以与支持该技术的芯片连接传输功率信息。该功能也可以指示负载电流输出状态。
        XPM5015具备非常高的可靠性,输入耐压高至36V。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。
        XPM5015采用ESOP8封装。

    XPM5015特性:
    输入耐压 36V
    同步开关降压转换器
        - 内置功率 MOSFET
        - 输入电压范围:8V 到 30V
        - 输出电压:5.05V
        - 输出 5V/3A 转换效率大于 93%
        - 恒流精度±3%
        - 输出电压线补
        - 输出具有 CV/CC 特性
        - 软启动功能
    支持 XPD-LINK TM 多芯片互联通信技术
        - 负载电流输出状态指示信号
    多重保护、高可靠性
        - 输入过压、欠压保护
        - 输出过压、过流保护
        - 短路保护
        - 过温保护
    XPM5015采用ESOP8封装

    XPM5015应用:
    车载充电器
    便携式充电设备
    通用高压 DCDC 变换应用
    智能排插
    通用高压 USB 充电器

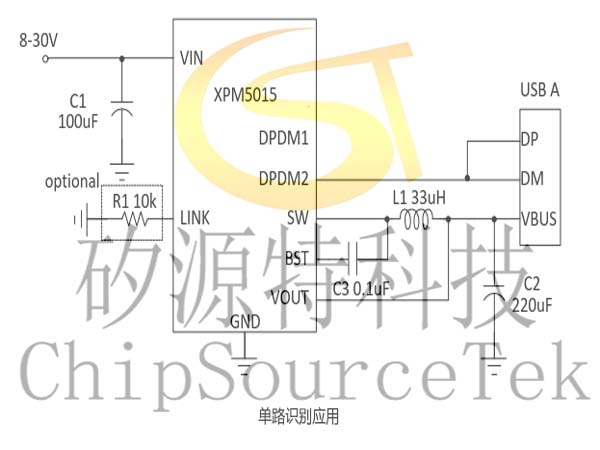

    XPM5015路识别应用电路图:

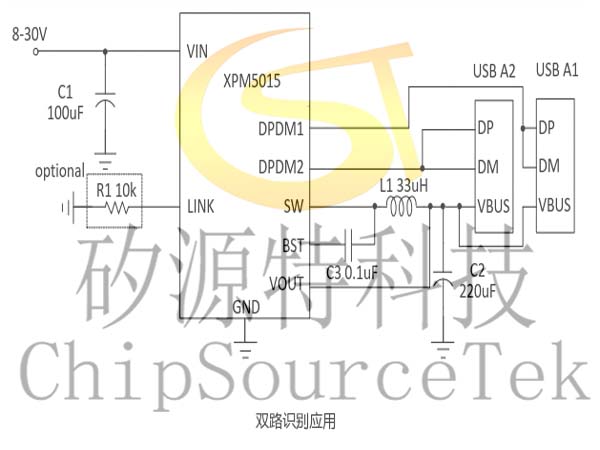

    XPM5015双路识别应用电路图:

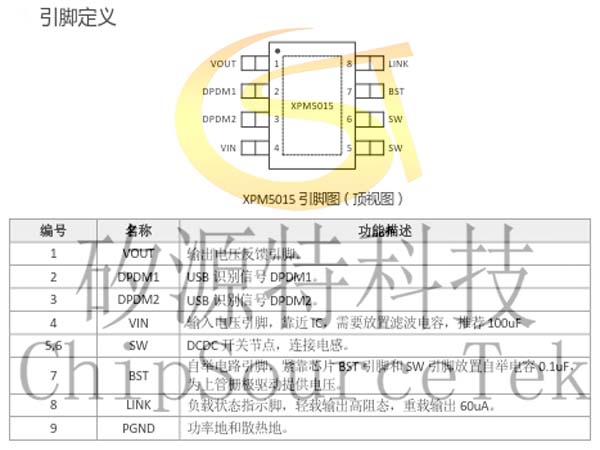

    XPM5015引脚定义:



    XPM5015订购信息:
    料号 印字 特性 封装
    XPM5015A35 XPM5015
    XXXXXX+X
    CC值为3.5A ESOP8
    XPM5015A31 CC值为3.1A
    印字说明 :
    第一行 , XPM5015:芯片型号;
    第二行 , XXXXXX:Lot Number,X:保留信息 。
