Single touch

CST223

    CST223(单按键触摸开关)是一款单按键触摸及接近感应开关,其用途是替代传统的机械型开关。

    CST223采用CMOS工艺制造,结构简单,性能稳定。CST223通过引脚可配置成多种模式,可广泛应用于灯光控制、玩具、家用电器等产品。

    CST223提供SOT23-6封装。
    CST223描述
        CST223(单按键触摸开关)是一款单按键触摸及接近感应开关,其用途是替代传统的机械型开关。
        CST223采用CMOS工艺制造,结构简单,性能稳定。CST223通过引脚可配置成多种模式,可广泛应用于灯光控制、玩具、家用电器等产品。,CST223提供SOT23-6封装。
        CST223 可通过外部配置引脚设置为多种模式。外部配置引脚悬空时,配置位自动设置为默认值(Default)。
    名称 选项 功能 备注
    FST =1(Default) 快速模式(触摸响应时间快) 主观表现为=0 时上电后马上去触摸第一次
    反应慢,后续则感觉不出
    =0 低功耗模式(触摸响应时间慢)
    HLD =1 保持模式(ON/OFF)
    =0(Default) 同步模式 (ONE SHOT)
    OLH =1 输出低电平有效 同时控制 OUT 及 ODO
    =0(Default) 输出高电平有效
    SLS =1(Default) 采样时间约 1.5ms
    =0 采样时间约 3.0ms
    MOT =1(Default) 禁止最大开启时间功能 此选项只在同步模式下有效
       CST223快速/低功耗模式(FST)
    通过对 FST 脚的设置,可配置为快速模式或者低功耗模式,当该脚悬空时,默认上拉为高电平,置为快速模式。芯片设置为 FST=1(快速模式)时,触摸响应时间约 40ms;设置为 FST=0(低功耗模式)时,触摸响应时间约160ms。快速模式的功耗约为低功耗模式的功耗的 4 倍。
    CST223保持/同步模式(HLD)level hold/ one shot
    当 HLD 脚悬空时,默认下拉为低电平,置为同步模式。
    设置 HLD=0,则选择同步模式,此时 OUT 脚及 ODO 脚的状态与触摸响应同步:只有检测到触摸时有输出响应;当触摸消失时,OUT 及 ODO 的状态恢复为初始状态。

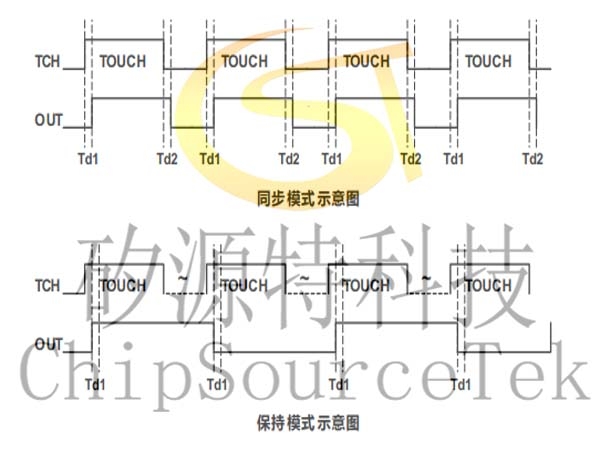

    设置 HLD=1,则选择保持模式,此时 OUT 脚及 ODO 脚的状态受在触摸响应控制下保持,当触摸消失后仍保持为响应状态;再次触摸并响应后恢复为初始状态。如下图所示

    注:Td1 为 TOUCH 响应延迟时间,Td2 为 TOUCH 撤销延迟。
    CST223最大开启时间模式(MOT 最大触摸时间)
    此模式只在同步模式下有效,当 MOT 脚悬空时,默认上拉高电平,禁止最大开启时间复位功能。
    设置 MOT=0,同步模式下触摸响应后,如持续检测到触摸存在达到约 75s(3V),则自动复位并校准,同时置 OUT脚及 ODO 脚为未检测到触摸的状态, 即停止输出,校正完毕后进入待机,触摸生效。
    CST223输出模式选择(OLH、OUT、ODO)
    CST223 可设置多种输出模式,当 PIN 脚(OLH)悬空时,默认下拉为低电平,置为高电平有效模式。
    OLH OUT ODO
    0 触摸响应后输出高电平 触摸响应后漏极开路上拉输出
    1 触摸响应后输出低电平 触摸响应后漏极开路下拉输出
    CST223灵敏度调节
     当 SLS 脚悬空时,默认上拉为高电平,采样时间长度设置为 1.5ms。设置 SLS=0 时,采样时间长度设置为 3.0ms,此时芯片对触摸感应响应的灵敏度高于 SLS=1 时的灵敏度。
    外接调节电容 Cj。调节电容值的范围是 0pF~75pF,电容值的增加将导致灵敏度降低。
    改变连接到 TCH 脚的触摸片面积和形状,如需增加触摸感应灵敏度,可适当增大触摸片的面积;但触摸片面积增大到一定程度后,面积的继续增加几乎不能对灵敏度产生影响。
    触摸片到 TCH 引脚的导线长度,及 PCB 的布局,都会对灵敏度产生一定的影响。

    CST223特性
    工作电压:2.0V~5.5V
    最高功耗 11.5uA,低功耗模式仅 1.5uA(均指在 3V 且无负载)
    外部配置引脚设置为多种模式
    高可靠性,芯片内置去抖动电路,可有效防止外部噪声干扰而导致的误动作
    可用于玻璃、陶瓷、塑料等介质表面
    CST223提供SOT23-6封装

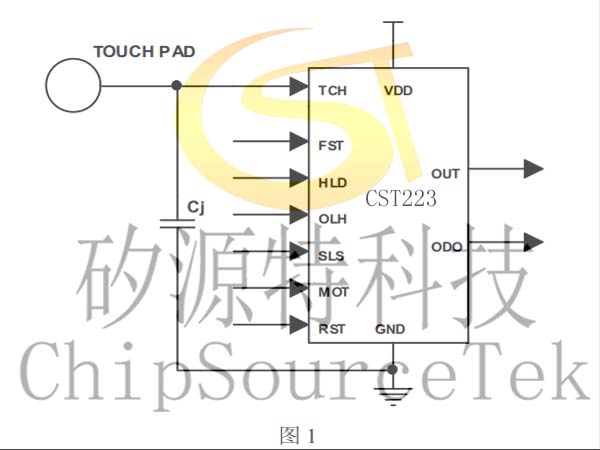

    CST223典型应用电路图



    以下说明可供应用时参考:
    1、 Cj 指调节灵敏度的电容,电容值大小 0pF~75pF。
    2、 VDD 与 GND 间需并联滤波电容 C0 以消除噪声,建议值 10uF 或更大。供电电源必须稳定,如果电源电压漂移或者快速变化,可能引起灵敏度漂移或者检测错误。
    3、 TOUCH PAD 的形状与面积、以及与 TCH 引脚间导线长度,均会对触摸感应灵敏度产生影响。

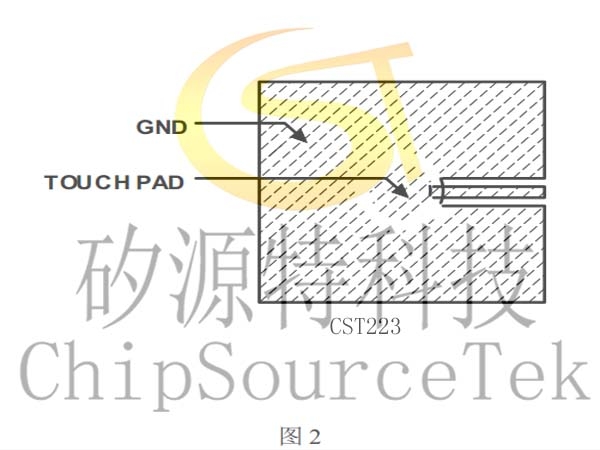

    4、 从触摸片到 IC 管脚 TCH 不要与其他快速跳变的信号线并行或者与其他线交叉。触摸片需用地线 GND 保护,请参考图 2。

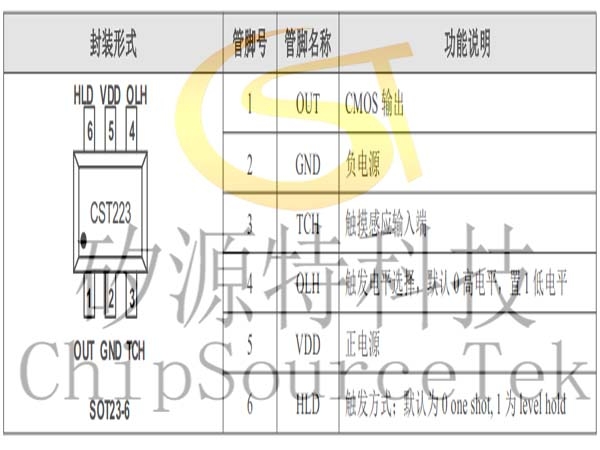

    CST223(单按键触摸开关)封装管脚及功能说明
