Single touch

CST233AM

    CST233AM是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
    CST233AM概述:
        CST233AM是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。

    CST233AM特性:
    工作电压 2.3V ~ 5.5V
    内建稳压电路提供稳定的电压给检测电路使用
    内建低压重置(LVR)功能
    快速模式待机电流3.3uA@VDD=3V,无负载
    可触摸检测输入脚接外部电容(0~10pF)调整灵敏度
    输出模式选择(TOG):同步输出或锁存输出
    CMOS输出有效电平选择(AHLB):高电平或低电平输出有效
    按键最长输出时间:16秒或无穷大
    上电后约有0.5秒的稳定时间
    自动校准功能、环境自适应校准功能
    刚上电8秒内约1秒刷新一次参考值,若上电后的8秒内有触摸键或8秒后仍未触摸按键,则重新校准周期为4秒  DFN-6L、SOT23-6L封装

    CST233AM应用:
    各种消费性产品
    取代按钮按键

    CST233AM-ST6x/DF6x选型一览表:

    CST233AM选型表/订购信息:
    产品型号
    封装
    包装类型
    包装数量
    CST233AM-ST6A
    SOT23-6L

    编带

    3000

    CST233AM-ST6B

    SOT23-6L

    编带

    3000

    CST233AM-ST6C

    SOT23-6L

    编带

    3000

    CST233AM-ST6D

    SOT23-6L

    编带

    3000

    CST233AM-DF6A

    DFN-6L

    编带

    5000

    CST233AM-DF6B

    DFN-6L

    编带

    5000

    CST233AM-DF6C

    DFN-6L

    编带

    5000

    CST233AM-DF6D

    DFN-6L

    编带

    5000


    CST233AM芯片框图:

    CST233AM管脚排列图:



    CST233AM脚位定义:

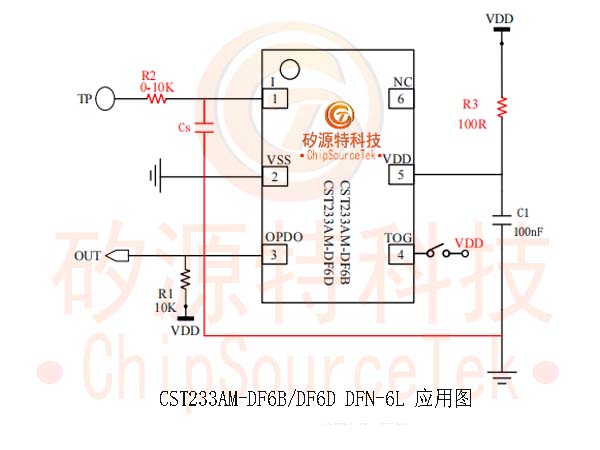

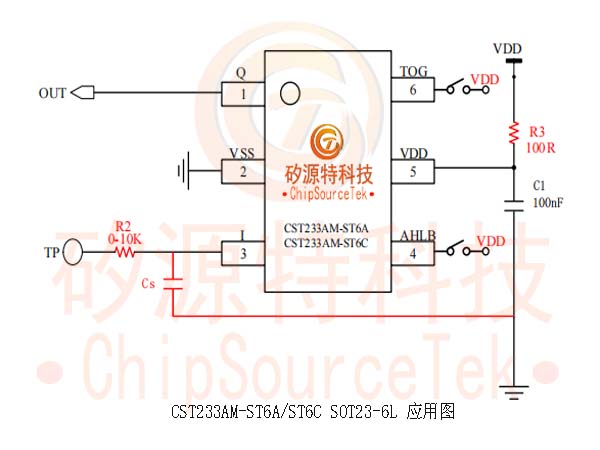

    CST233AM应用电路:
