CST223D

   CST223D是单按键触摸检测芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计,触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内,具有低功耗与宽工作电压的特性,可广泛地满足不同消费类应用的需求。
    CST223D概述:
        CST223D是单按键触摸检测芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计,触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内,具有低功耗与宽工作电压的特性,可广泛地满足不同消费类应用的需求。

    CST223D特性:
    工作电压:2.2V ~ 5.5V
    抗干扰性能优良:内建稳压电路,上电/掉电复位功能、消抖、自动校准及环境自适应算法等多种措施
    刚上电8秒内约1秒刷新一次参考值,若上电后的8秒内有触摸键或8秒后仍未触摸按键,则重新校准周期为4秒
    低功耗模式待机电流@VDD=3V/无负载典型值1.6uA(不校准时)
    快速模式待机电流@VDD=3V/无负载典型值3.4uA(不校准时)
    低功耗模式按键最长响应时间约160ms@VDD=3V
    快速模式键最长响应时间约64ms@VDD=3V
    可触摸检测输入脚接外部电容(0~50pF)调整灵敏度
    输出模式选择(TOG):同步输出或锁存输出
    CMOS输出(Q),可由AHLB pin选择高电平或低电平输出有效
    开漏输出(OPDO),纯N管输出,没有到电源的二极管保护,低电平输出有效
    上电后约有0.5秒的初始化时间,此期间不要触摸检测点,且此时所有功能被禁止
     HBM ESD大于6KV
    SOT23-6L、DFN1X1-4L、DFN2X2-6L封装

    CST223D应用:
    各种消费性产品
    取代按钮按键

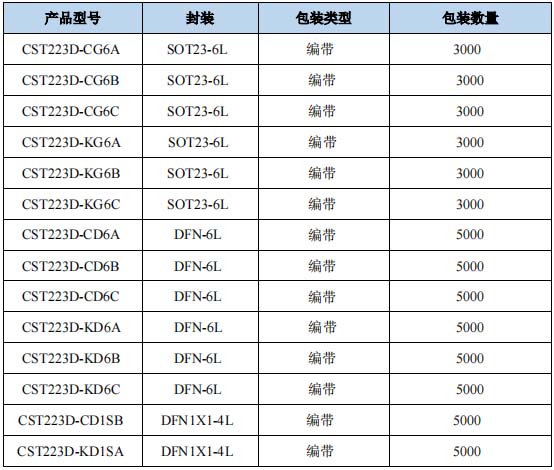

    订购信息一览表:
    产品型号
    CST223D-CG6A
    CST223D-CG6B
    CST223D-CG6C
    CST223D-KG6A
    CST223D-KG6B
    CST223D-KG6C
    CST223D-CD6A
    CST223D-CD6B
    CST223D-CD6C
    CST223D-KD6A
    CST223D-KD6B
    CST223D-KD6C
    CST223D-CD1SB
    CST223D-KD1SA

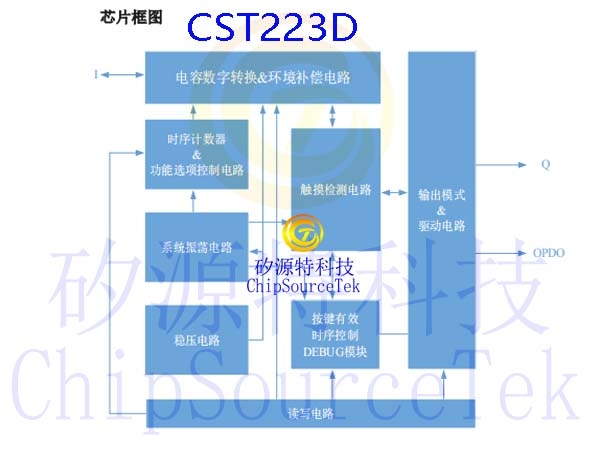

    CST223D芯片框图:

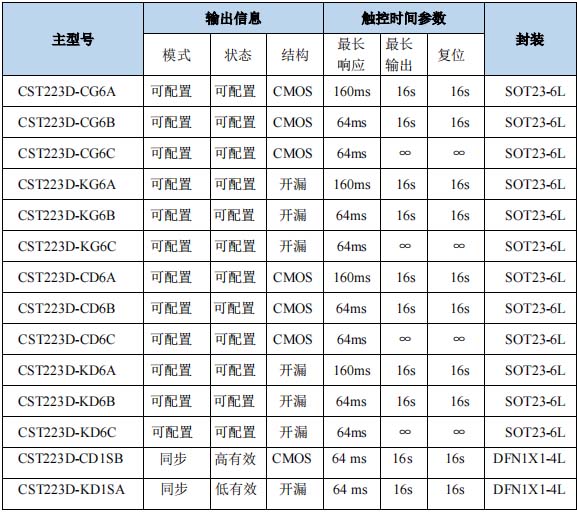

    CST223D选型表/订购信息:
    选型一览表
    主型号
    CST223D-CG6A
    CST223D-CG6B
    CST223D-CG6C
    CST223D-KG6A
    CST223D-KG6B
    CST223D-KG6C
    CST223D-CD6A
    CST223D-CD6B
    CST223D-CD6C
    CST223D-KD6A
    CST223D-KD6B
    CST223D-KD6C
    CST223D-CD1SB
    CST223D-KD1SA

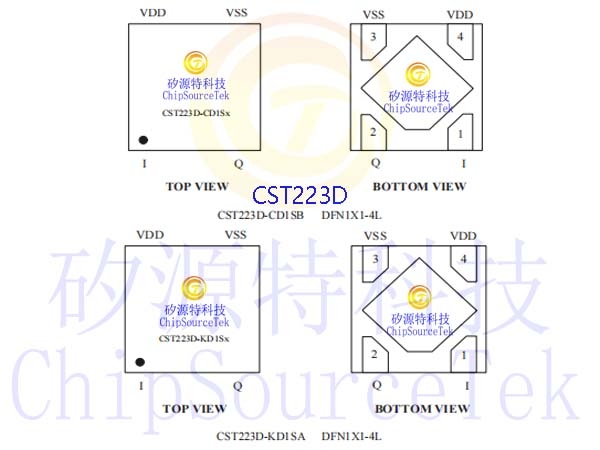

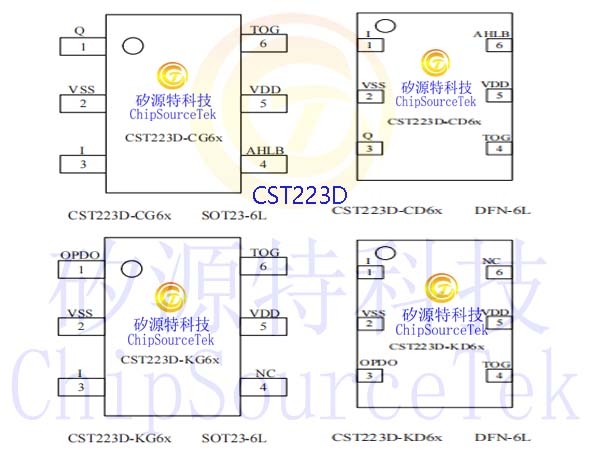

    CST223D封装及管脚说明:




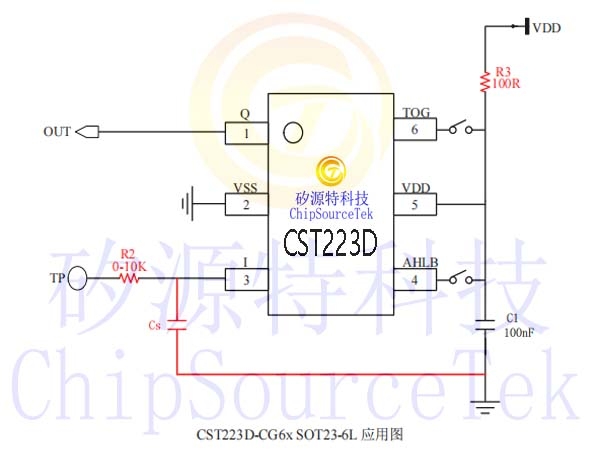

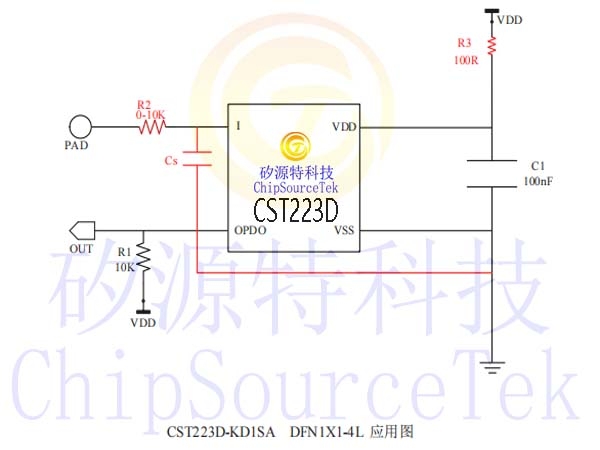

    CST223D应用电路:
