Single touch

HK31BP

    HK31BP单通道电容式触控芯片,内置稳压模块/低压复位模块,支持硬件去抖动/环境自适应算法等,有较强的抗干扰性能;可通过引脚配置成多种模式。
    HK31BP应用电路简单,灵敏度调整范围大,且工作电流极低,适用于电池供电的应用场景。
    HK31BP概述:
        HK31BP单通道电容式触控芯片,内置稳压模块/低压复位模块,支持硬件去抖动/环境自适应算法等,有较强的抗干扰性能;可通过引脚配置成多种模式。
        HK31BP应用电路简单,灵敏度调整范围大,且工作电流极低,适用于电池供电的应用场景。

    HK31BP特性:
    基本电气指标
        工作电压:2.6V~5.5V
        典型待机功耗: 5.0uA(@3.0V)
    算法说明
        上电 0.5s
        支持触摸上电并快速响应
        环境自适应功能,可根据应用环境(温度/电压等)的缓慢变化自动调整灵敏度
        去抖动电路,有效防止由外部噪声干扰导致的误动作
        内置最大开启时间功能,有效防止外部强干扰导致芯片的持续误动作
        功能模块及配置
        内置高精度稳压模块;可靠的上电复位(POR)及低压复位(LVR)性能
        通过引脚配置同步/保持模式、高/低电平有效输出
    封装
        DFN6-2.0x2.0

    HK31BP应用:
    可广泛应用于蓝牙耳机等消费类电子、电子玩具、家用电器等产品

    HK31BP典型参考电路:

    注意事项:
    .a CT是用于调节灵敏度的电容,电容值越大灵敏度越低,建议的范围 0pF~50pF;
    .b RT 是用于提高抗射频干扰能力的电阻,丌合适的电阻值会影响灵敏度,建议的范围 0Ω~10KΩ;
    .c 为减小电源纹波噪声干扰,必须在 VDD 不 VSS 间并联滤波电容 C0,且 C0 请尽可能靠近 VDD 和 VSS摆放以减小布线距离。
    .d CFG 引脚用于对芯片工作模式进行配置,丌需要时可浮空。(引脚内部已下拉接地)

    HK31BP订货信息:
    料号
    封装
    表面印字
    包装
    HK31BP
    DFNWB2×2
    31BP
    XXXXXXXXX
    (生产跟踪码)
    编带(4000)

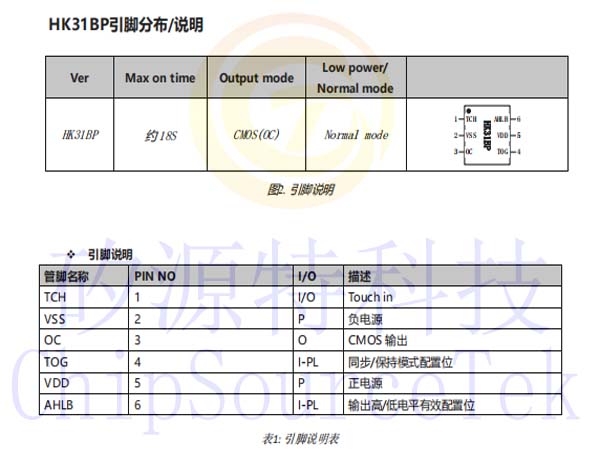

    HK31BP引脚分布/说明:

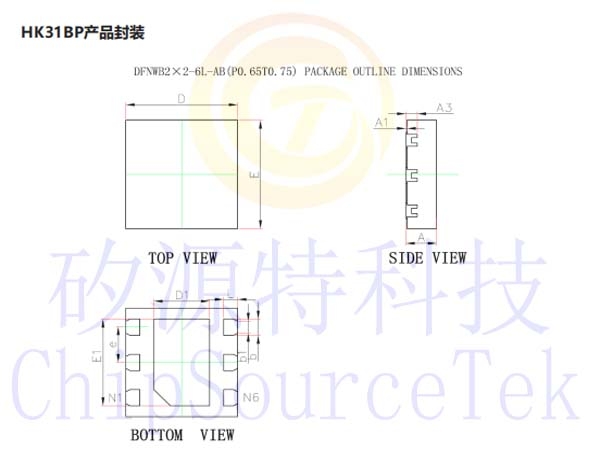

    HK31BP产品封装:
