RM1221A

RM1221A功能特性:
基于 8051 指令的高速 1T 增强型 MTP SOC
ROM
  ┄ ROM 空间:16K*8 位 MTP,可重复写入 10K 次,105℃下 10 年保存寿命
  ┄ EEPROM 空间:512 BYTE,可重复写入 20K 次,105℃下 10 年保存寿命
  ┄ BootLoader:支持 1K BYTE LDROM,Code Option 选择从 APROM 或 LDROM 启动
  ┄ 支持双线仿真、IAP 和 ICP 操作
  ┄ 灵活的代码保护模式
RAM
  ┄ 256 BYTE IRAM
  ┄ 768 BYTE XRAM
工作条件
  ┄ 1.8~5.5V@-40~85℃应用环境
  ┄ IC 系统时钟(fsys)对应的工作电压范围
  -- >16MHz@2.9~5.5V
  -- ≤8MHz@2.4~5.5V
时钟系统......
    RM1221A产品简介:
    功能特性
    基于 8051 指令的高速 1T 增强型 MTP SOC
    ROM
      ┄ ROM 空间:16K*8 位 MTP,可重复写入 10K 次,105℃下 10 年保存寿命
      ┄ EEPROM 空间:512 BYTE,可重复写入 20K 次,105℃下 10 年保存寿命
      ┄ BootLoader:支持 1K BYTE LDROM,Code Option 选择从 APROM 或 LDROM 启动
      ┄ 支持双线仿真、IAP 和 ICP 操作
      ┄ 灵活的代码保护模式
    RAM
      ┄ 256 BYTE IRAM
      ┄ 768 BYTE XRAM
    工作条件
      ┄ 1.8~5.5V@-40~85℃应用环境
      ┄ IC 系统时钟(fsys)对应的工作电压范围
      -- >16MHz@2.9~5.5V
      -- ≤8MHz@2.4~5.5V
    时钟系统
      ┄ 内建高频 32MHz 振荡器(fHRC)
      -- 作为系统时钟源时,fsys 可通过编程器选择设定为 16M/ 8M/ 4MHz/ 2M
      -- 频率误差:跨越(2.5V~5.5V)及(-20~85℃)应用环境,不超过±1%
      ┄ 内置高频晶体振荡器电路及低频 32.768KHz 晶振电路
      -- 可外接 2~16MHz 晶振或 32.768KHz 晶振
      -- 作为系统时钟源时,fsys 可选择使用外接晶振 1/2/4/16 这四种分频中的一种
      -- 可用外部 32.768K 校正内部高速时钟 32M
      ┄ 内建低频 128KHZ LRC 振荡器
      -- 可作为看门狗定时器(WDT)和自唤醒定时器(WKT)的时钟源
      -- 可用内部高速时钟 32M 校正 128K 时钟
      -- 频率误差:跨越(4.0V~5.5V)及(-20~85℃)应用环境,频率误差不超过±4%
    低电压复位(LVR)
      ┄ 复位电压有(1.9~4.3V),共 8 当可选
      ┄ 缺省值为用户烧写 Code Option 所选值
    16 档电平可选的低电压检测模块(LVD)
    中断源(INT)
      ┄ Timer0/1/2/3/4,WKT,ADC,PWM,UART,SPI,IIC,TK,LVD 共 27 个中断源
      ┄ 外部中断,所有 IO 口可作为外部中断共 26 个中断口,可设下降沿,低电平中断,所有 PA、PB、PC 和 PD 都分别共用一个共 4 个入口地址
      ┄ 四级中断优先级可设
    GPIO
      ┄ 最大 26 个双向可独立控制的 I/O 口,可独立设定上下拉电阻,可设置为开漏输出
      ┄ IO 口源驱动能力分四级控制
      ┄ 全部 IO 具有大灌电流驱动能力(80mA)
      ┄ 所有 IO 可作为 1/2 BIAS、1/3BIAS 软件 LCD 驱动
      ┄ 数字外设功能引脚全映射模块(PTM)
    数字外设
      ┄ 8 位 WDT 和 WKT
      ┄ 2 个兼容 80C51 定时器 Timer0、Timer1(标准 51)
      ┄ 16 位 Timer2 带有 3 路输入捕获功能,输入管脚可任意配置
      ┄ 16 位 Timer3 可工作在普通模式和掉电模式
      ┄ 16 位 Timer4/PWM
      ┄ PWM
      -- 1 组 16 位 3 对 6 通道,带不同工作模式和刹车故障功能的 PWM,时钟高达 32MHz
      -- 1 组 16 位 1 对 2 通道 16 位,复用 TIMER4 时基的 PWM
      ┄ 2 个独立 UART 通信口
      ┄ 1 路 IIC
      ┄ 1 路 SPI
      ┄ 集成 16 X 16 位硬件乘除法器
    26 通道高灵敏度高可靠性触控电路
      ┄ 高灵敏度可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
      ┄ 高可靠性具有很强的抗干扰性,可通过 10V 动态 CS 测试
      ┄ 可实现 26 路触控按键及衍生功能如滚轮、滑条等多种应用
      ┄ 高灵活度开发软件库支持,低开发难度
      ┄ 自动化调试软件支持,智能化开发
      ┄ 低功耗触控模式,单触控按键唤醒时芯片整体功耗可低至 5uA
    12 位 SAR ADC
      ┄ 支持最多 26+6 通道 AD 输入,包括 VDD/4 电压、IO/4 等
      ┄ ADC 的参考电压源可选 VDD、内部基准(1V、2V、3V、4V)、外部参考
      ┄ 支持硬件启动和转换结果比较
      ┄ 可设 ADC 转换完成中断
    运算放大器 0
      ┄ 支持全引脚外接,手动校准,
      ┄ 支持内部 16 倍、64 倍放大,输出可选内部滤波后引至 ADC
    省电模式
      ┄ 空闲(IDLE)模式:任何中断可唤醒
      ┄ 掉电(PD)模式:外部中断、WDT、WKT、TIMER3 和 TK 可唤醒
    高可靠性
      ┄ ESD 优于±8KV、EFT 优于±4.5KV
    开发工具
      ┄ 基于 KEIL 或 RM 集成开发环境(IDE),片上调试(OCD)
    封装
      ┄ SOP28/TSSOP28、SOP20/TSSOP20、SOP16

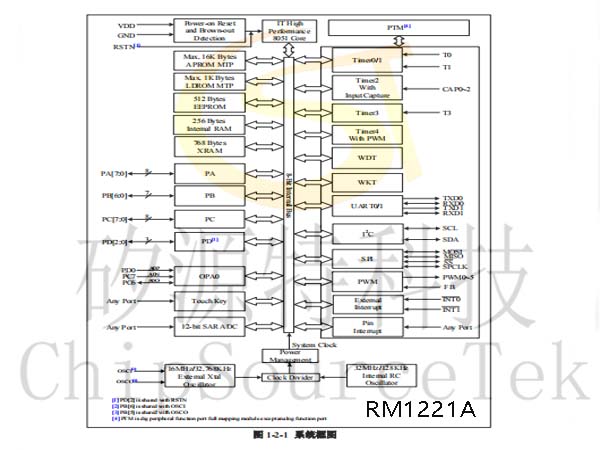

    RM1221A系统框图:

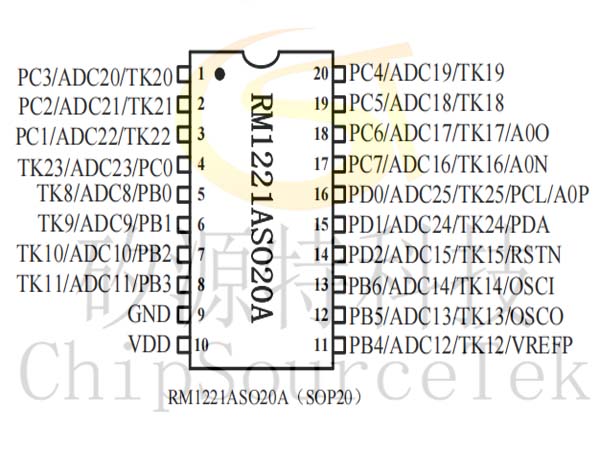

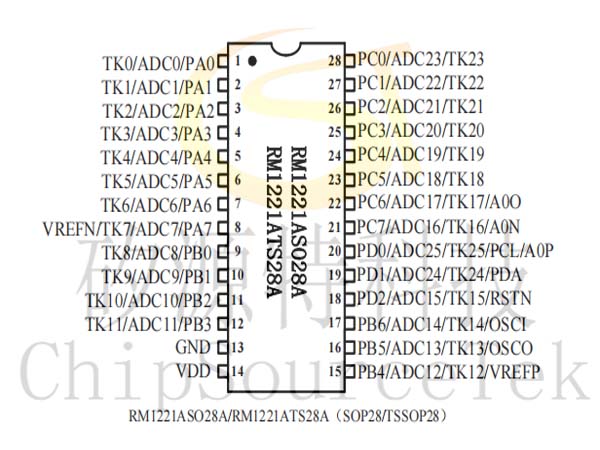

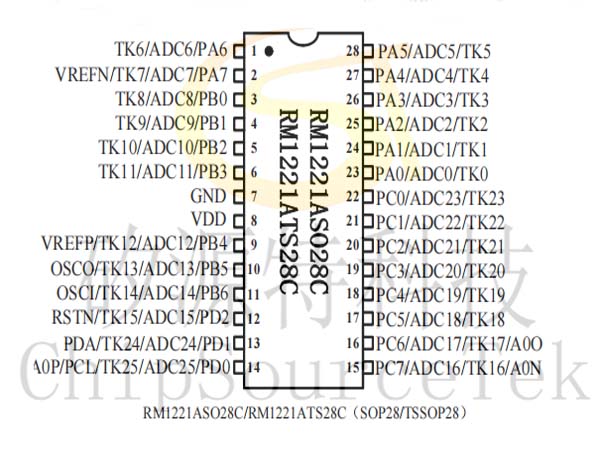

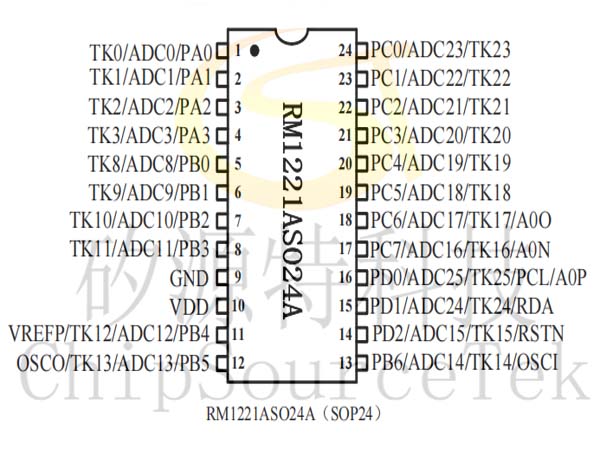

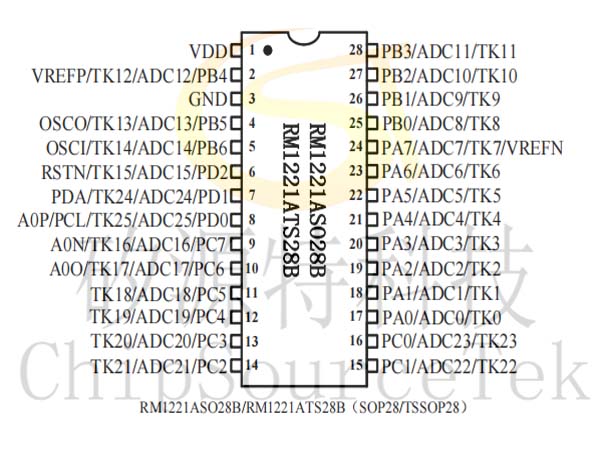

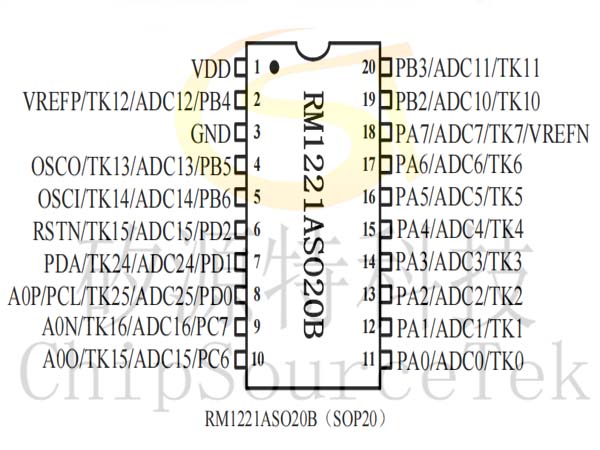

    RM1221A管脚配置:






    RM1221A时钟系统:

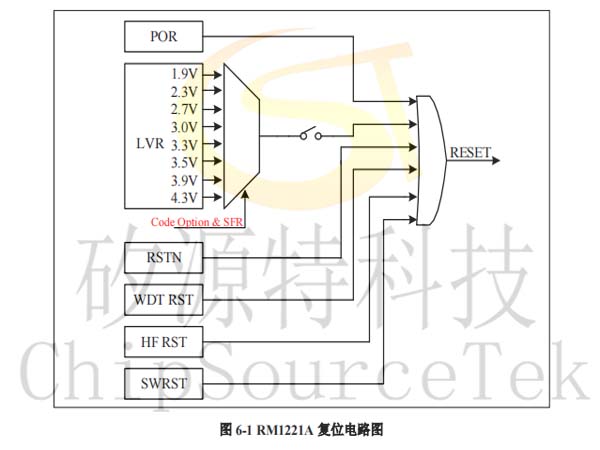

    RM1221A复位电路图:

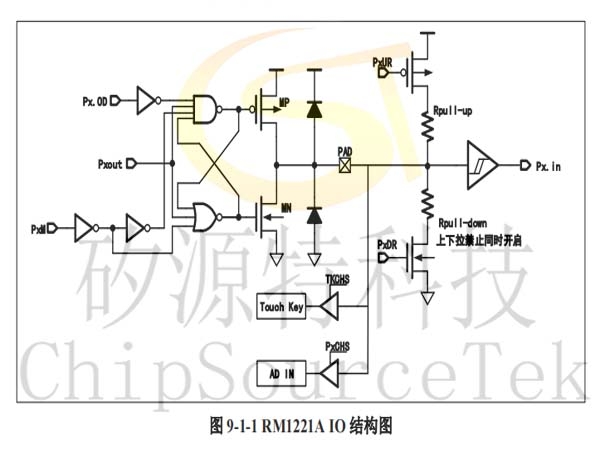

    RM1221A GPIO:

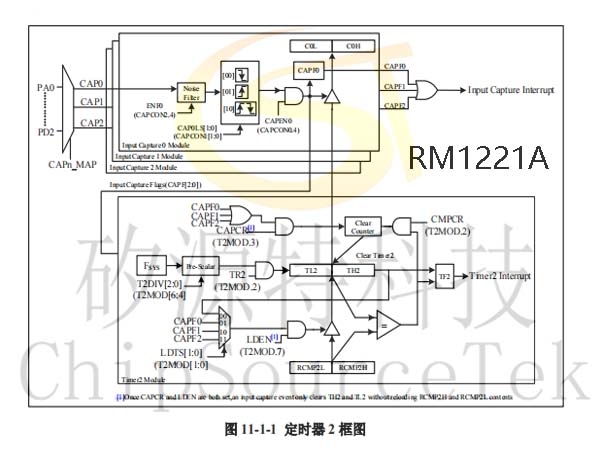

    RM1221A定时器2 框图:
