PD protocol chip

XPD545

     XPD545是一款集成USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的 USB Type-C端口充电解决方案。

    XPD545可以通过PIN PSEL灵活设置输出的功率等级,包括18W/24W/30W/36W/45W。

    XPD545采用5.00mm×4.40mm TSSOP-16封装形式。
    XPD545概述:
         XPD545是一款集成USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的 USB Type-C端口充电解决方案。
        XPD545内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD545可以通过PIN PSEL灵活设置输出的功率等级,包括18W/24W/30W/36W/45W。
        XPD545通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
        XPD545内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);芯片内部过温和NTC过温(NTC过温会关闭快充);启动监测(VBUS输出前会监测端口电压是否处于安全状态);DP/DM和CC1/CC2过压保护。此外,这些错误发生时FAULT端口都会指示。
        XPD545集成25mΩVBUS通路功率开关管和6Ω的放电开关,节省了外围器件,在发生错误时也可以更快关闭输出并恢复到安全状态。
        XPD545具备良好的功耗管理策略,在无设备插入时自动进入休眠模式,此时待机功耗仅20uA,设备插入后可以及时唤醒进入正常工作状态。
        XPD545有良好的ESD特性,HBM模型超过2kV。特别针对连接到端口的PIN(DP/DM/CC1/CC2)做加强处理,HBM模型ESD达到8kV以上。
        XPD545采用5.00mm×4.40mm TSSOP-16封装形式。

    XPD545特性:
    支持USB Type -C协议
        - 配置为DFP(Source)
        - 广播3A电流
    支持 USB Power Delivery(PD)3.0协议
        - 集成完整PD3.0分层通信协议
        - PDO电压:5V,9V,12V,15V
        - PIN选功率高至 45W
    支持Quick Charge 3.0/2.0协议
    支持华为FCP/SCP协议
    支持三星AFC协议
    支持MTK PE+协议
    支持USB BC1.2 DCP
    集成VBUS 通路低阻抗功率开关管
    VBUS Discharge 功能
    待机功耗20uA
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP/DM过压保护
    ESD 特性
        - CC1/CC2/DP/DM > 8KV
        - Others > 2KV
    XPD545采用5.00mm×4.40mm TSSOP-16封装形式

    XPD545应用:
    AC-DC适配器
    USB 充电设备

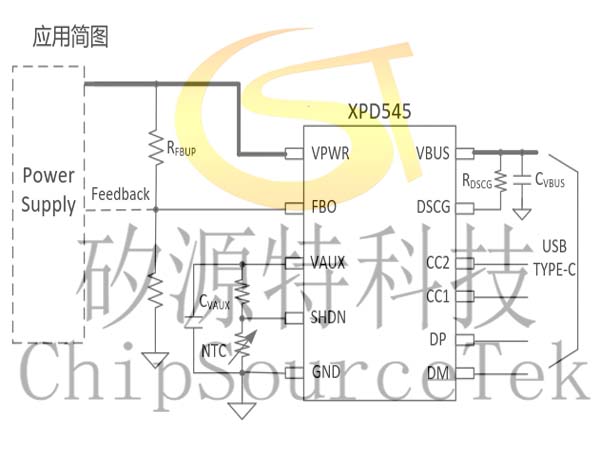

    XPD545典型应用图:


    XPD545引脚示意图:

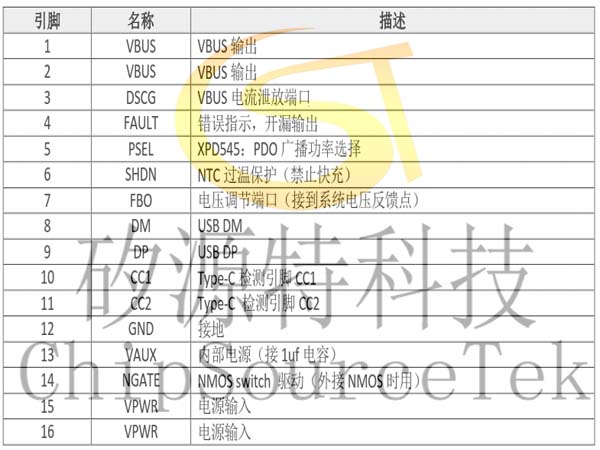

    XPD545引脚定义:


    XPD545订购信息:
    料号 印字 特性 封装
    XPD545 XPD545
    XXXXXX+XX
    PDO:5V 档为 3A;最高至 45W 输出功率 TSSOP16
    XPD545B2 XPD545
    XXXXXX+XX
    PDO:5V 档为 2.4A;最高至 45W 输出功率 TSSOP16
    印字说明 :
    第一行 , XPD545:芯片型号;
    第二行 , XXXXXX:Lot Number ,XX:保留信息
