PD protocol chip

IP6809

    IP6809是一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2.4最新标准,支持3线圈无线充电应用,支持A28线圈、MP-A8线圈,支持客户线圈定制方案,支持5W、苹果7.5W、三星10W、15W充电。

    IP6809通过analog ping 检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6809 通过切换不同的工作线圈执行 analog ping 并检测信号强度的方式确定接收机摆放位置,并选择信号最强的线圈执行充电动作。

    IP6809解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时,IP6809终止电力传输。

    片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块,集成度高,降低方案尺寸和BOM成本。
    IP6809概述:
        IP6809是一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2.4最新标准,支持3线圈无线充电应用,支持A28线圈、MP-A8线圈,支持客户线圈定制方案,支持5W、苹果7.5W、三星10W、15W充电。IP6809通过analog ping 检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6809 通过切换不同的工作线圈执行 analog ping 并检测信号强度的方式确定接收机摆放位置,并选择信号最强的线圈执行充电动作。IP6809解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时,IP6809终止电力传输。
        片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块,集成度高,降低方案尺寸和BOM成本。

    IP6809特性:
    兼容WPC v1.2.4标准
    支持5~15W多种应用
        单独5W应用
        快充充电器输入5~10W应用
        5V充电器输入5~10W升压应用
        9V~15V充电器输入5~10W降压应用
        12~19V充电器输入15W应用
    支持多线圈
        支持2~3个线圈
        支持自动检测接收线圈摆放位置
        通过特定IO的电平状态判断是2/3线圈
    输入耐压高达25V
    集成NMOS全桥驱动
    集成内部电压/电流解调
    支持FOD异物检测功能
        高灵敏静态异物检测
        支持动态FOD检测
        FOD参数可调
    低静态功耗和高效率
        静态电流4mA
        实测系统充电效率高达79%
    兼容NPO电容和CBB电容
    支持成品固件在线升级
    针对供电能力不足的USB电源有动态功率调整
    功能(DPM)
        支持低至5V 500mA的充电器
    输入过压,过流保护功能
    支持PD3.0输入请求
    支持NTC
    用于系统各状态指示的3路LED
        支持客户灯显定制
    封装6mm×6mm 0.5pitch QFN40

    IP6809应用产品:
    背夹、无线充电底座
    车载无线充电设备

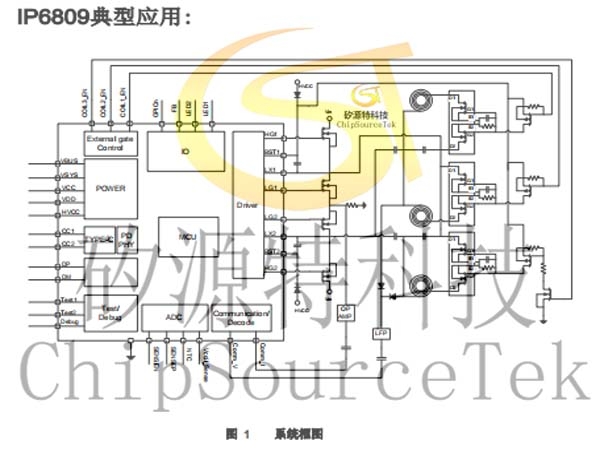

    IP6809B典型应用:


    IP6809B产品型号:
    型号名称
    型号描述
    IP6809_A_M_XXXXX

    10W无线充多线圈应用,支持5V/9V供电输入


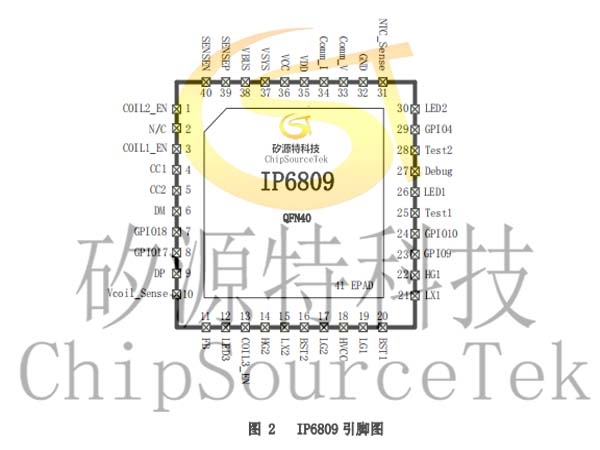

    IP6809B引脚定义:




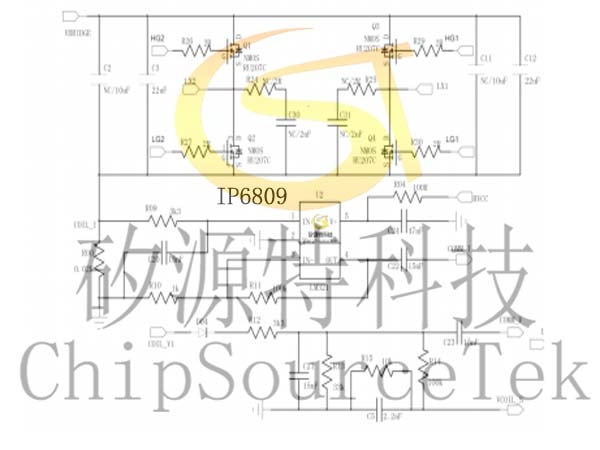

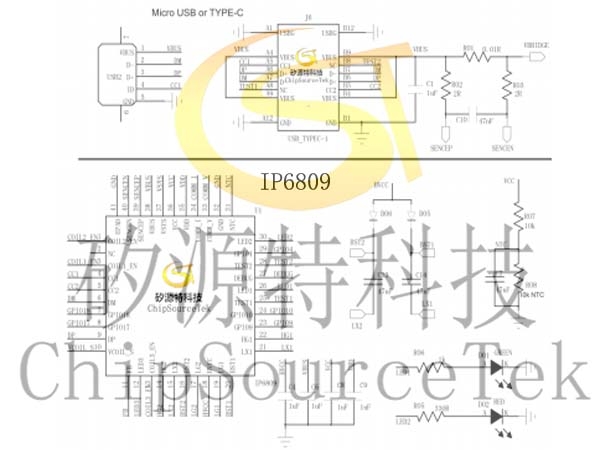

    IP6809B典型应用原理图:
