XYT6983

    XYT6983是一款高度集成的同步升压充电器,适用于三节串联的锂离子电池(QFN 封装可达到 1.5A、ESSOP10 封装可达到 2A)。对于不同的便携式应用,可以使用外部电阻器对充电电流进行编程。
    XYT6983具有短路(SC)、涓流(TC)、恒流(CC)和恒压(CV)四种充电过程:短路充电(SC)可对 0V的电池充电;涓流充电(TC)可涓流充电恢复完全放电的电池;恒流充电(CC)可快速的对电池充满;恒压充电(CV)可确保安全的充满电池。
    XYT6983充电截止电压可通过外置电阻调整,充电电流也可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时,XYT6983将自动结束充电过程,持续检测电池电压,下降到一定阈值时自动再充电。当输入电压(USB 源或 AC 适配器)拿掉后,电池端漏电在 25uA。
    XYT6983 集成充电和充满提示,以及异常指示。强大的保护功能包括输入过压保护 (OVP)、电池 OVP、电池短路保护、热关断、电池温度监控器、可配置的定时器,以防止对没电的电池进行长时间充电。
    XYT6983概述:
        XYT6983是一款高度集成的同步升压充电器,适用于三节串联的锂离子电池(QFN 封装可达到 1.5A、ESSOP10 封装可达到 2A)。对于不同的便携式应用,可以使用外部电阻器对充电电流进行编程。
        XYT6983具有短路(SC)、涓流(TC)、恒流(CC)和恒压(CV)四种充电过程:短路充电(SC)可对 0V的电池充电;涓流充电(TC)可涓流充电恢复完全放电的电池;恒流充电(CC)可快速的对电池充满;恒压充电(CV)可确保安全的充满电池。
        XYT6983充电截止电压可通过外置电阻调整,充电电流也可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时,XYT6983将自动结束充电过程,持续检测电池电压,下降到一定阈值时自动再充电。当输入电压(USB 源或 AC 适配器)拿掉后,电池端漏电在 25uA。
        XYT6983 集成充电和充满提示,以及异常指示。强大的保护功能包括输入过压保护 (OVP)、电池 OVP、电池短路保护、热关断、电池温度监控器、可配置的定时器,以防止对没电的电池进行长时间充电。

    XYT6983特性:
    可达 2A 的可配置充电电流
    支持 12.6V、12.9V、13.05V、13.2V 的充满电压
    高达 28V 的输入耐压保护
    宽输入工作电压范围:3.0V~9V
    峰值效率可达 96%、重载效率高达 90%
    外部关断 EN 功能
    最大 2A 的可调充电电流
    支持最大 110℃的充电电流热调节
    完整的充电状态指示
    超低热阻的 ESSOP10 封装(θJC=3.9℃/W)
    可编程的自适应输入限流保护
    电池电量不足时提供指示和控制后级负载关闭
    输入端保护功能:输入欠压锁定、输入过压保护、
    电池端保护功能:充电超时保护、短路保护、过压保护
    160℃的过温保护
    支持集成 NTC 电阻的电池包充电热插拔

    XYT6983应用:
    移动电源
    手机、MP3 播放器、MP4 播放器
    PSP 游戏机、NDS 游戏机
    智能门锁

    XYT6983选购指南:
    XYT6983可选取两种不同的封装:
    QFN16 :拥有更小的体积,便于集成,对电池的保护更优秀,适应更多的电池类型和输入环境。
    ESSOP10:拥有更好的散热,支持最大 2A 充电,使用更简单。

    XYT6983采购信息:
    Part
    Package
    Top Mark
    XYT6983QV
    QFN3×3-16
    XYT6983QV
    YYWWB
    XYT6983ES
    ESSOP10
    XYT6983ES
    YYWWB
    YY:生产年代码. WW:生产周代码.B:固定版本号

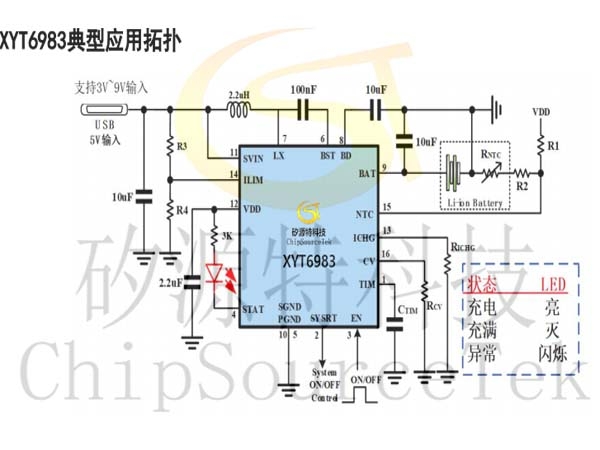

    XYT6983典型应用拓扑:
    NOTE:
        升压输出引脚 BD。10μF 稳压陶瓷电容需尽量靠近芯片,并且从 BD 到 GND 的回路尽量短。
        NTC 电阻一般位于电池内部,图中为方便展示,虚线框内为电池包。NTC 典型应用中需使用 B 值为 3380K 的 10K 阻值的 NTC 电阻与 R2(3K)电阻器串联再与 R1(16K)电阻器串联接于 VDD 引脚,这种搭配可保证电池在 0℃~60℃区间正常充电。如使用其他搭配,请参照第八页 NTC 功能解释中的给出的各温度阈值的 NTC 电压进行设计或可咨询 FAE。
        对底部 ePad GND 引脚,应使用较大覆铜区域连接到 PCB 地平面,这有助于最大限度的减小 PCB 传导损耗和热应力,防止因芯片温度过高导致的充电电流下降。
        LED 指示灯使用时需接限流电阻到 VDD,推荐 3K。

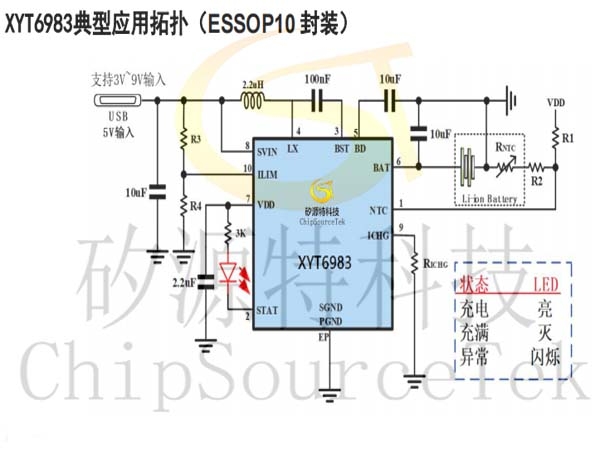

    XYT6983典型应用拓扑(ESSOP10 封装):
    NOTE:
        升压输出引脚 BD。10μF 稳压陶瓷电容需尽量靠近芯片,并且从 BD 到 GND 的回路尽量短。
        NTC 电阻一般位于电池内部,图中为方便展示,虚线框内为电池包。NTC 典型应用中需使用 B 值为 3380K 的 10K 阻值的 NTC 电阻与 R2(3K)电阻器串联再与 R1(16K)电阻器串联接于 VDD 引脚,这种搭配可保证电池在 0℃~60℃区间正常充电。如使用其他搭配,请参照第八页 NTC 功能解释中的给出的各温度阈值的 NTC 电压进行设计或可咨询 FAE。
        对底部 ePad GND 引脚,应使用较大覆铜区域连接到 PCB 地平面,这有助于最大限度的减小 PCB 传导损耗和热应力,防止因芯片温度过高导致的充电电流下降。
        LED 指示灯使用时需接限流电阻到 VDD,推荐 3K。

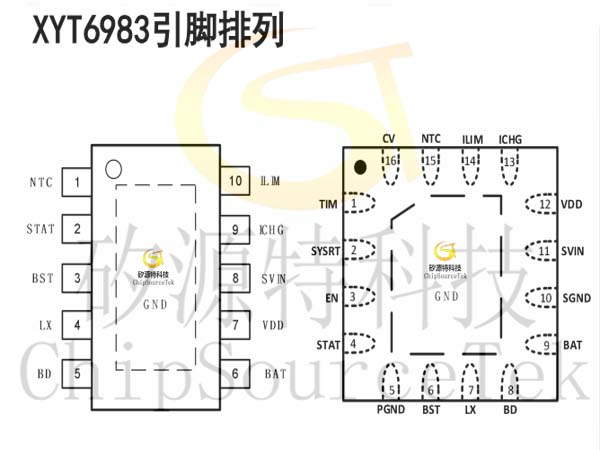

    XYT6983引脚排列:

    XYT6983引脚功能描述:

    引脚编号
    引脚名称
    描述
    QFN16 ESSOP10
    1 TIM 充电时间限制引脚。将此引脚与一个电容器接地。内部电流源对电容器进行充电和放电。TC 充电时间限制约为 CC 充电时间的 1/10。
    2 SYSRT 系统开/关控制引脚,接电池后级供电的使能引脚或用于指示电池电量。当电池电压低于 9V 时,SYSRT 引脚输出 0V,指示电池电量不足,可以在电池电量不足的情况主动关闭电池后级负载;当电池电压高于 9V 时,SYSRT 引脚输出 VDD 电压,指示电池有电,开启电池后级供电。
    3 EN 充电使能控制引脚。高逻辑使能开启,低逻辑使能关闭。
    4 2 STAT 充电状态指示引脚。开漏输出引脚,通过限流电阻接 LED 灯至 SVIN,可以指示充电过程。充电,灯亮;充满,灯灭。
    5 PGND 功率地。
    6 3 BST 自举门驱动引脚。需要在 BST 和 LX 之间连接高质量 100nF 陶瓷电容器,以偏置内部高压侧栅极驱动器。请注意此电容耐压。
    7 4 LX 内部功率开关节点。外部连接电感和 CBST 电容。
    8 5 BD 升压输出端。将 10uF 陶瓷电容旁路至 GND,需要靠近芯片。
    9 6 BAT 接电池正极。
    10 SGND 信号地。
    11 8 SVIN 电源输入引脚。
    12 7 VDD 内部供电引脚。至少接 2.2uF 陶瓷电容至 GND。
    13 9 ICHG 恒流充电电流设置引脚。外部连接 1%精度电阻器到地来设置充电电流。在短路充电(SC)下,引脚电压 0.05V;在涓流充电(TC)下,引脚电压 0.1V;在恒流充电(CC)下,此管脚的电压固定在 1V。充电过程的所有模式下,都可以通过测量此管脚的电压来估算充电电流,公式:

    14 1

    10 ILIM 自适应输入电流限制设置引脚。在 SVIN 和 GND 之间连接一个电阻分压器以配置最小输入电压限制阈值。

    15 2

    1 NTC 电池温度检测引脚。当 NTC 处于 VDD 的 27%~65%区间时,芯片正常充电。UTP 阈值典型值为 65%VDD,OTP 阈值典型值为 27%VDD。如果 TEMP 管脚的电压小于VDD 的 27%或者大于输入电压的 65%,意味着电池温度过低或过高,则充电被暂停。
    16 CV 恒压充电电压配置引脚。
    EP EP GND 封装底部散热焊盘,连接到大的覆铜平面,达到较好的散热。

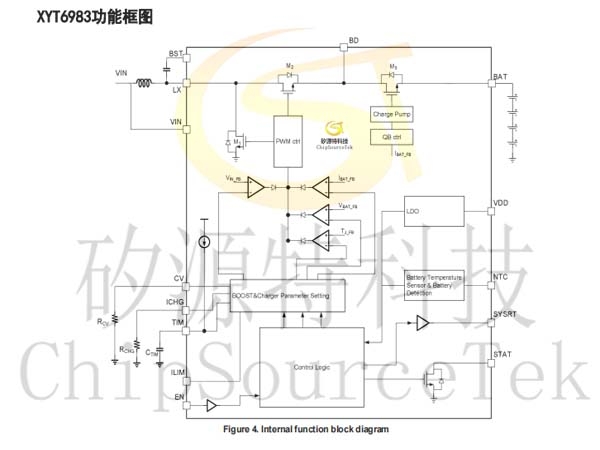

    XYT6983功能框图:
