IP2368

    IP2368是一款集成AFC/FCP/PD2.0/PD3.0输入快充协议和 同步升降压转换器的锂电池充电管理芯片。IP2368支持2/3/4/5/6节串联电芯;锂电池充满电压可设置为:4.15V/4.2V/4.3V/4.35V/4.4V,磷酸铁锂电池充满电压可设置为:3.5V/3.55V/3.6V/3.65V/3.7V。
    IP2368的同步开关充电系统,提供高达5.0A充电电流,可通过外接电阻设置最大充电功率或电池端的充电电流,充电最大可达到100W。
    IP2368内置 IC温度、电池NTC温度和输入电压控制检测环路,可以根据不同功率充电器,智能调节充电电流。
    IP2368内置14bit ADC,可以精确测量充电输入电压和电流,电池电压和电流。
    IP2368内置电量计算法,可通过IIC获取电池电量、充电电压、充电电流等信息。IP2368支持2路充电状态指示灯。
    IP2368概述:
        IP2368是一款集成AFC/FCP/PD2.0/PD3.0输入快充协议和 同步升降压转换器的锂电池充电管理芯片。
        IP2368的高集成度与丰富功能,只需一个电感实现同步降升压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。
        IP2368支持2/3/4/5/6节串联电芯,可通过外接电阻选择电池串联节数;IP2368支持外接电阻选择普通锂电池还是磷酸铁锂电池,外接电阻可设置充满电压,锂电池充满电压可设置为:4.15V/4.2V/4.3V/4.35V/4.4V,磷酸铁锂电池充满电压可设置为:3.5V/3.55V/3.6V/3.65V/3.7V。
        IP2368的同步开关充电系统,提供高达5.0A充电电流,可通过外接电阻设置最大充电功率或电池端的充电电流,充电最大可达到100W。IP2368内置 IC温度、电池NTC温度和输入电压控制检测环路,可以根据不同功率充电器,智能调节充电电流。
        IP2368内置14bit ADC,可以精确测量充电输入电压和电流,电池电压和电流。IP2368内置电量计算法,可通过IIC获取电池电量、充电电压、充电电流等信息。
        IP2368支持2路充电状态指示灯。

    IP2368特性:
    充电规格
      集成BUCK-BOOST升降压,功率NMOS驱动
      充电功率最大100W
      自适应充电电流调节
      外接电阻可设置充满电压,单节锂电池充满电压可设置范围为4.1V~4.4V,单节磷酸铁锂电池充满电压可设置为:3.5V~3.7V
      外接电阻可设置最大充电功率,最大支持 100W
      外接电阻选择2/3/4/5/6节串联电芯充电
    快充规格
      集成FCP输入快充协议
      集成AFC输入快充协议
      集成PD2.0/PD3.0输入快充协议
    电量显示
      内置14bit ADC和电量计
      可自学习的电量计,电量显示更均匀
      初始电池容量PIN选配置
    其他功能
      4/2/1 LED电量指示灯
      支持NTC电池温度检测
      支持IIC功能
    多重保护、高可靠性
      输入过压、欠压保护
      电池过充、过放、过流保护
      IC过温保护
      充电电池温度NTC保护
      ESD 4KV,输入(含CC/DP/DM引脚)耐压30V
    封装规格:7mm×7mm 0.5pitch QFN48

    IP2368应用:
    2~6串锂电池/磷酸铁锂电池充电

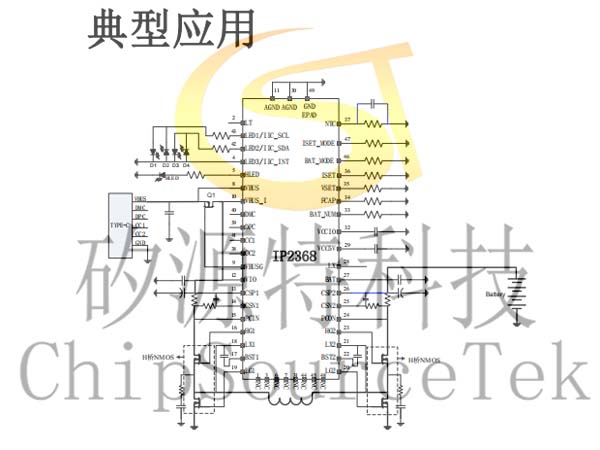

    IP2368典型应用:


    IP2368
    引脚定义:


    IP2368

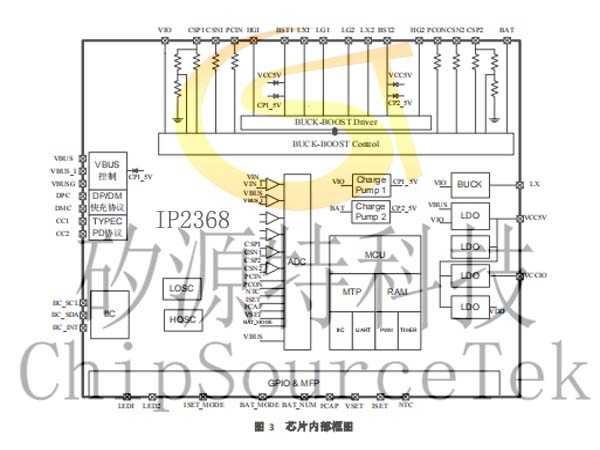

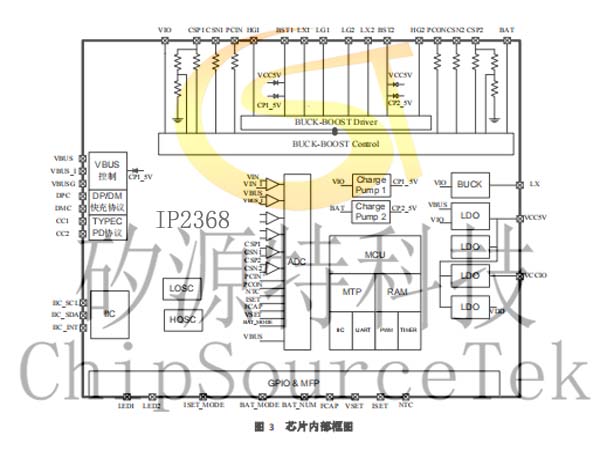

    芯片内部框图:

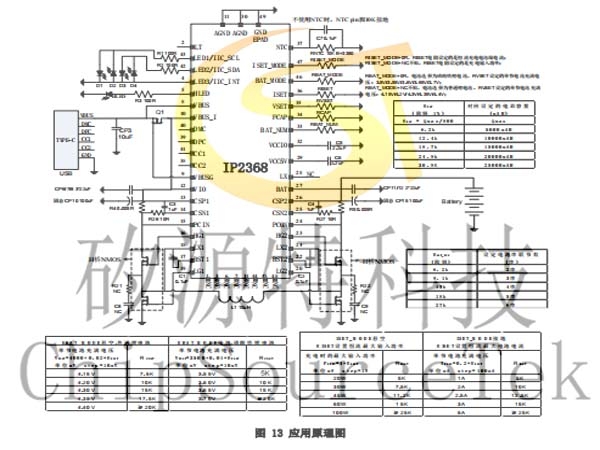

    IP2368应用原理图:
