Multiple Charge

IP2326

    IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。IP2326的升压开关充电转换器工作频率500KHz;最大15W输入充电,5V输入,8V/1A输出转换效率94%,8V/1.5A输出转换效率92%。IP2326具有输入限压功能,可以智能调节充电电流,自适应适配器负载能力。IP2326支持外接引脚来选择设置2串还是3串锂电池充电; IP2326支持外接电阻来调整充电电流、充电电压、输入欠压阈值、输入过压阈值、充电超时阈值等参数。IP2326集成2串充电均衡电路,可在充电时检测每节电池的电压,保证2节电池电压的均衡。
    IP2326集成NTC保护功能,配合NTC电阻可实现充电NTC保护。IP2326采用4*4mmQFN24封装。
    IP2326概述:
        IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。
        IP2326集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
        IP2326的升压开关充电转换器工作频率500KHz;最大15W输入充电,5V输入,8V/1A输出转换效率94%,8V/1.5A输出转换效率92%。
        IP2326具有输入限压功能,可以智能调节充电电流,自适应适配器负载能力。
        IP2326支持外接引脚来选择设置2串还是3串锂电池充电; IP2326支持外接电阻来调整充电电流、充电电压、输入欠压阈值、输入过压阈值、充电超时阈值等参数。
        IP2326可根据当前的电池电压,来申请快充输入,以提高充电效率,缩短充电时间。
        IP2326集成2串充电均衡电路,可在充电时检测每节电池的电压,保证2节电池电压的均衡。
        IP2326集成NTC保护功能,配合NTC电阻可实现充电NTC保护。
        IP2326采用4*4mmQFN24封装。

    IP2326特性:
    15W 同步开关升压充电
    升压充电效率 94%
    功率 MOS 内置
    集成充电均衡电路
    支持输入快充申请,可根据电池电压申请快充输入,提高充电效率
    恒压充电电压外部电阻可调节
    引脚可设置 2 串或 3 串串联锂电池充电
    充电电流外部电阻可调节
    根据电池电压,自动申请快充输入
    自动调节输入电流,自适应适配器负载
    支持充电 NTC 温度保护
    输入过压、欠压保护,外接电阻可调整
    充电超时保护,外接电阻可调整
    支持 LED 充电状态指示
    500KHz 开关频率,可支持 2.2uH 电感
    输出过流、过压、短路保护
    IC 过温保护
    输入耐压 25V
    ESD 4KV

    IP2326应用:
    2串/3串锂电池/锂离子电池充电

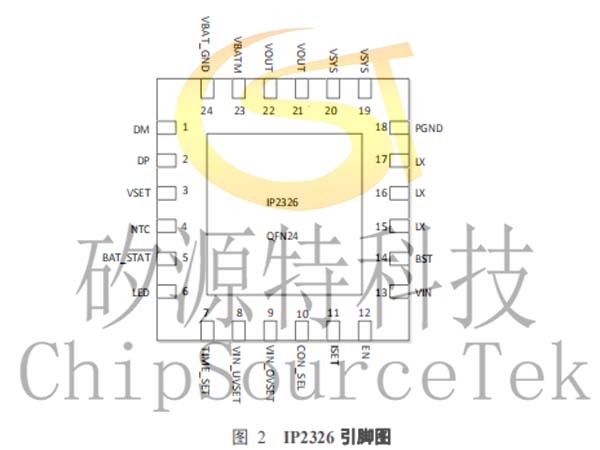

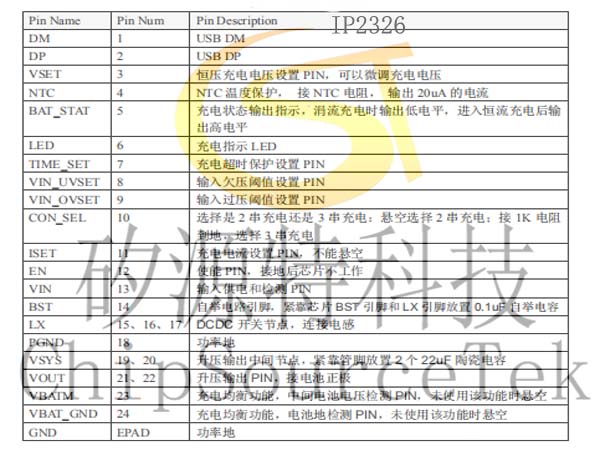

    IP2326引脚定义:



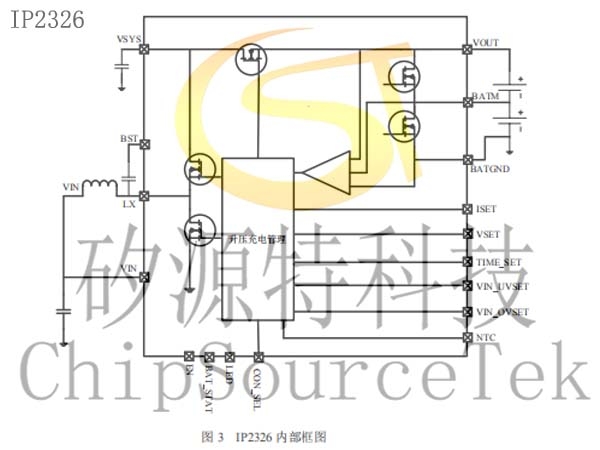

    IP2326框图结构:


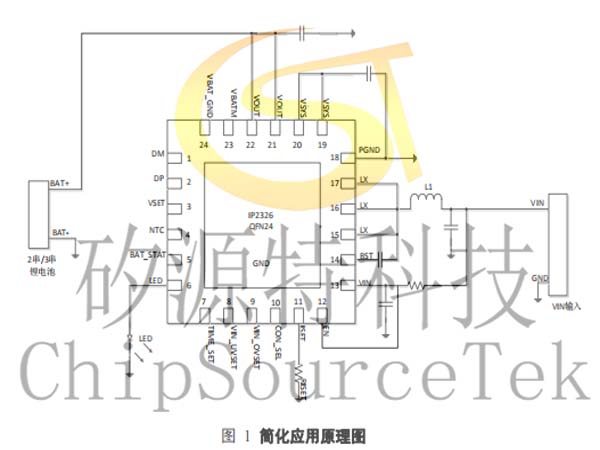

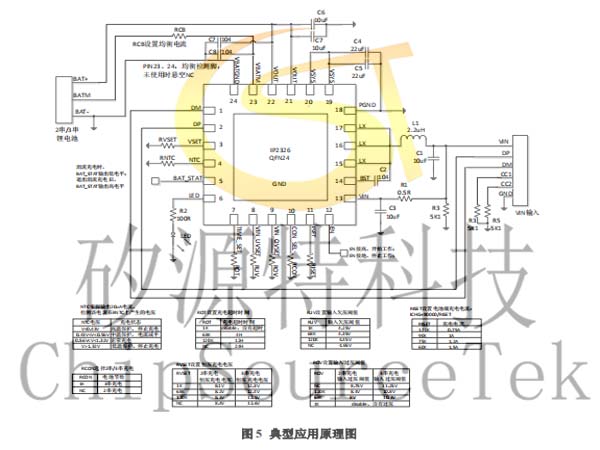

    IP2326典型应用原理图:
