MCU

CX32L003

    CX32L003是一款内嵌32位ARM® Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.5V~5.5V)的微控制器,最高可运行在24MHz,内置32K/64K字节的嵌入式Flash,4K字节的SRAM,集成了12位1Msps高精度 SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰富的外设接口,具有高整合度、高抗干扰、高可靠性的特点。
    CX32L003 系列具有宽电压工作范围、低功耗、低待机电流、高集成度外设、高操作效率、快速唤醒及高性价比等优势,广泛适用于下列应用:
小家电、充电器、遥控器、电子烟、燃气报警器、数显表、温控器、记录仪、电机驱动、智能门锁、
智慧传感器、智慧家居以及智慧城市等。
    CX32L003简介:
        CX32L003是一款内嵌32位ARM® Cortex®-M0+内核的超低功耗、Low Pin Count和宽电压工作范围(2.5V~5.5V)的微控制器,最高可运行在24MHz,内置32K/64K字节的嵌入式Flash,4K字节的SRAM,集成了12位1Msps高精度 SAR型ADC、RTC、比较器、多路UART、SPI、I2C和PWM等丰富的外设接口,具有高整合度、高抗干扰、高可靠性的特点。
        CX32L003 系列具有宽电压工作范围、低功耗、低待机电流、高集成度外设、高操作效率、快速唤醒及高性价比等优势,广泛适用于下列应用:
    小家电、充电器、遥控器、电子烟、燃气报警器、数显表、温控器、记录仪、电机驱动、智能门锁、
    智慧传感器、智慧家居以及智慧城市等。

    CX32L003特性:
    内核
      ARM® Cortex®-M0+内核,最高运行到24MHz
      一个24位系统定时器
      支持低功耗睡眠模式
      单周期32位硬件乘法器
    内存
      32K/64K字节嵌入式Flash,具有擦写保护功能
      4K字节SRAM
    时钟与电源
      4路可选时钟源
        -外部4MHz~24MHz高速晶振
        -外部32.768KHz晶振
        -内部4MHz~24MHz高速时钟
        -内部低速38.4KHz/32.768KHz时钟
        -支持硬件时钟监视
      电源管理
        -两种低功耗工作模式:Sleep、Deep Sleep Mode
        -低电压检测,可配置为中断或复位
    中断
      嵌套向量中断控制器(NVIC)用于控制32个中断源,每个中断源可设置为4个优先级
      支持串行调试(SWD)带2个观察点/4个断点
    通用I/O引脚
      在20-Pin封装下16个I/O
     通信接口
      UART0-UART1标准通讯接口
      支援低速时钟的超低功耗UART
      SPI标准通讯接口,最高达8Mbps
      I2C标准通讯接口,主模式最高支持1Mbps,从模式最高支持800Kbps
      One-Wire通讯接口
    蜂鸣器频率发生器
      可产生一个1KHz,2KHz,4KHz的蜂鸣信号
    定时器/计数器
      1x16位高级控制定时器:有4通道PWM输出/输入捕获,支持3路互补输出,以及死区生成和紧急停止功能
      1x16位通用定时器,支持4路比较输出/输入捕获,PWM输出
      1x16位可程序设计定时器数组,支持5路输入捕获/比较输出,PWM输出
      2x16/32位基础定时器/计数器
      1x16位低功耗定时器
      自动唤醒定时器
      系统窗口看门狗和独立看门狗定时器
    RTC
      支持RTC计数(秒/分/小时)及万年历功能(日/月/年)
      支持闹铃功能寄存器(秒/分/小时/日/月/年)
      支持RTC从Deep Sleep模式唤醒系统
    ADC
      7信道12位1Msps采样速率,12位SAR型ADC
    电压比较器(VC) / 低电压检测器(LVD)
    硬件CRC-16模块
    工作条件
      宽电压工作范围2.5V至5.5V
      宽工作频率最高至24MHz
      工作温度:-40°C至+85°C
    16字节的芯片唯一ID (UID)
    开发工具
      全功能的嵌入式调试解决方案
      在系统程序设计(ISP程序设计)方案

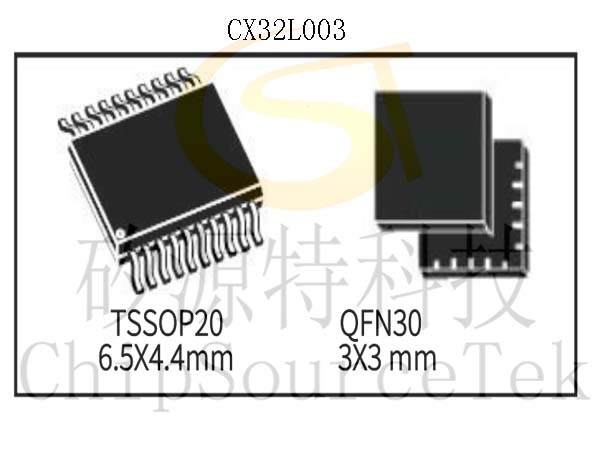

      封装形式:TSSOP20、QFN20

    CX32L003系统架构图
    主要的系统构成:
      1 个AHB总线系统 Master:
        - Cortex®-M0+内核
      6 个AHB 总线 Slave
        - 内部 SRAM
        - 内部 Flash
        - AHB to APB Bridge,包含所有APB接口的外设
        - GPIO 接口
        - RCC 模块
        - CRC 等AHB接口模块

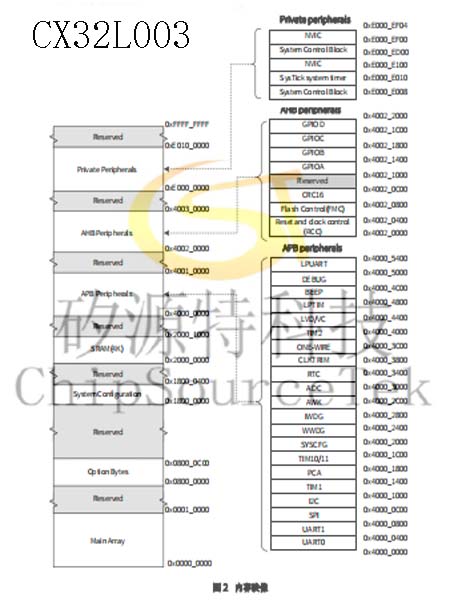

    内存映像:

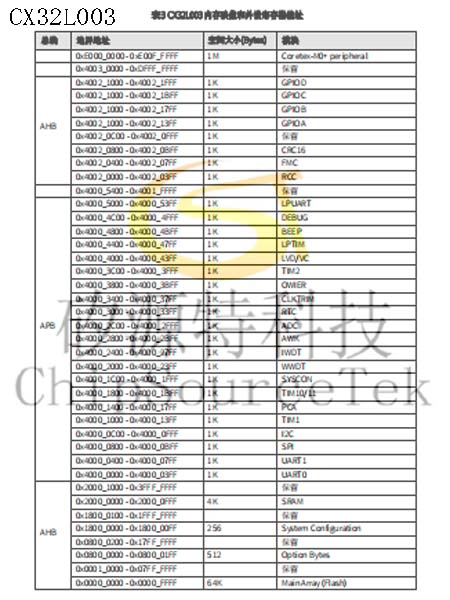

    存储空间和模块地址:

    CX32L003引脚配置和功能说明:

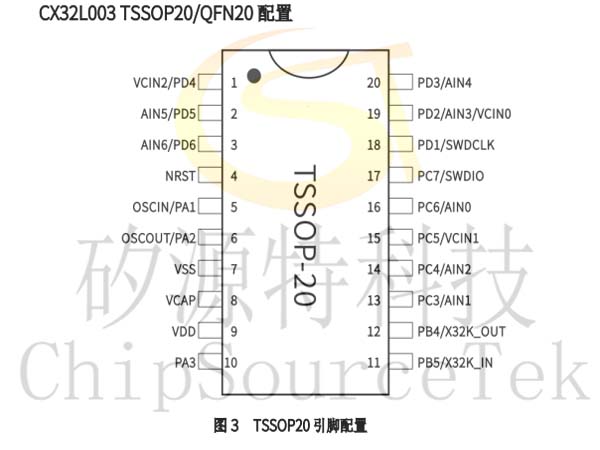

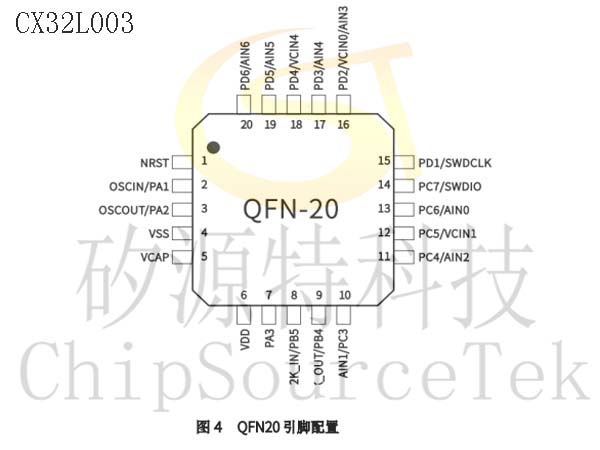

    CX32L003 TSSOP20/QFN20 配置

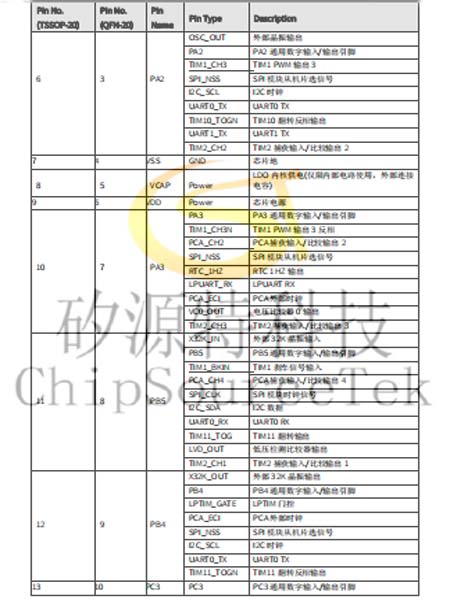

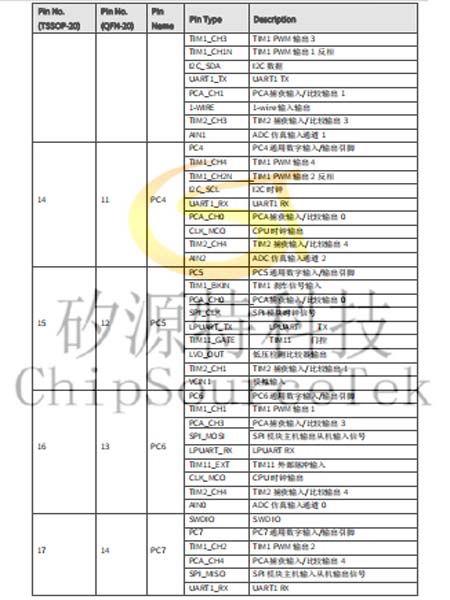

    CX32L003 引脚功能说明:

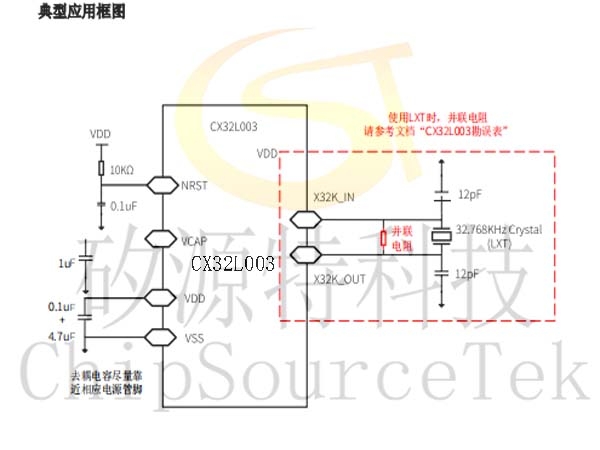

    CX32L003典型应用框图:

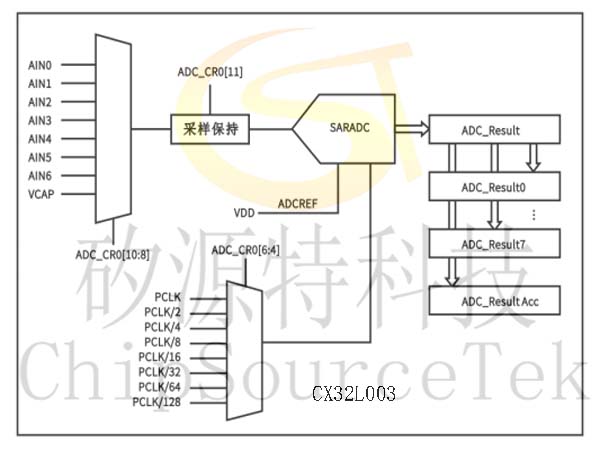

    CX32L003 12位A/D转换器:

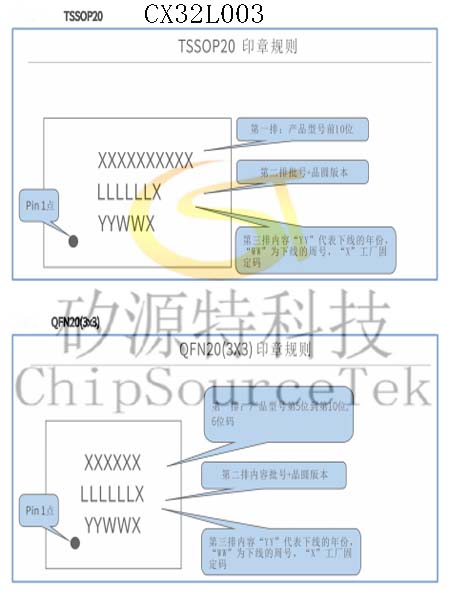

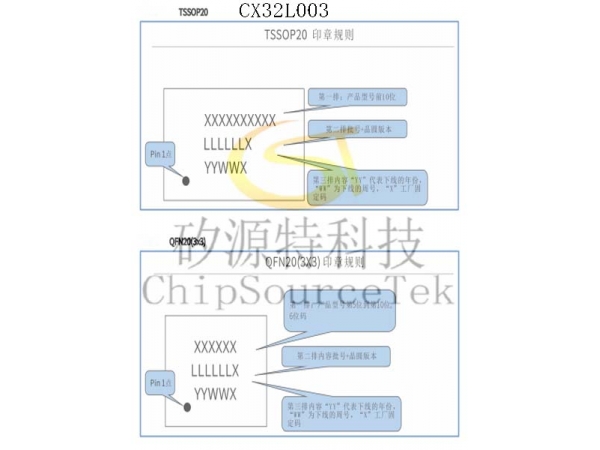

    CX32L003丝印说明:
    TSSOP20

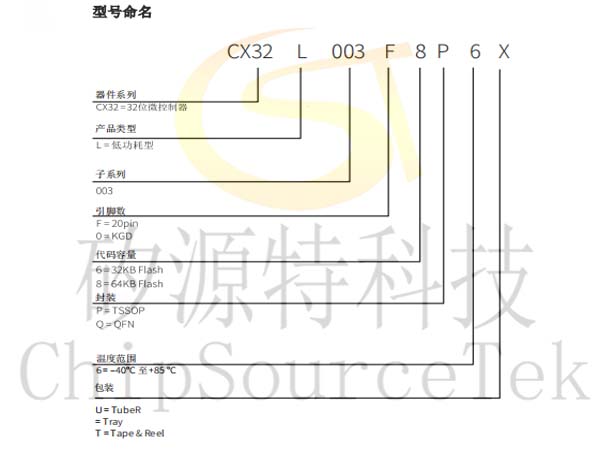

    CX32L003型号命名:

    CX32L003产品选型表:
    型号
    Flash
    (KB)
    SRAM
    (KB)
    封装
    包装
    封测工厂
    最小包装
    (MPQ)
    最小起订量(MOQ)
    CX32L003F8Q6R
    64
    4
    QFN20
    Tray
    TSHT
    490
    29400
    CX32L003F8P6U
    64
    4
    TSSOP20
    Tube
    TSHT
    5760
    34560





    ANST
    7000
    56000
    CX32L003F6Q6R
    32
    4
    QFN20
    Tray
    TSHT
    490
    29400
    CX32L003F6P6U
    32
    4
    TSSOP20
    Tube
    TSHT
    5760
    34560





    ANST
    7000
    56000
    CX32L003F8Q6T
    64
    4
    QFN20
    Tape & Reel
    TSHT
    3000
    24000





    ANST
    5000
    40000
    CX32L003F8P6T
    64
    4
    TSSOP20
    Tape & Reel
    TSHT
    4500注(1)
    72000





    ANST
    3000
    24000
    CX32L003F6Q6T
    32
    4
    QFN20
    Tape & Reel
    TSHT
    3000
    24000





    ANST
    5000
    40000
    CX32L003F6P6T
    32
    4
    TSSOP20
    Tape & Reel
    TSHT
    4500注(1)
    72000





    ANST
    3000
    24000
    CX32L00308
    64
    4
    KGD
    注(2)
    注(2)
    注(2)
    注(2)
    CX32L00306
    32
    4
    KGD
    注(2)
    注(2)
    注(2)
    注(2)
    注:
    1. 工厂要求尽量安排 9000 为最小发货单位
    2. 请联系销售代表
