NY8LP10A

    NY8LP10A爲高性能8位元65C02微控制器附加LCD驅動和Buzzer播放功能,三組8位元timer / counter,16根I/O。ROM部份為崁入式EPROM架構的OTP IC(One Time Programmable)。LCD驅動單元除控制面板功能之外,還內建按鍵偵測功能。

    MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode (Sleep Mode)來有效減少功耗。
    NY8LP10A概述:
        NY8LP10A爲高性能8位元65C02微控制器附加LCD驅動和Buzzer播放功能,三組8位元timer / counter,16根I/O。ROM部份為崁入式EPROM架構的OTP IC(One Time Programmable)。LCD驅動單元除控制面板功能之外,還內建按鍵偵測功能。
        MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode (Sleep Mode)來有效減少功耗。

    NY8LP10A特性:
    寬廣的工作電壓範圍:
        1.5V应用,1.1V~3.6V@System clock ≤ 500KHz;
        3.0V应用,1.8V~3.6V@System clock ≤ 4MHz。
    16K-Byte OTP ROM。
    128-Byte RAM。
    LCD 點數 (COM x SEG):6 x 30。
    16 GPIO,其中7根和LCD SEG共用。
    雙時脈振盪:系統時鐘可自由選擇高速或低速。
        高速振盪: IOSC4M / IOSC2M / IOSC500K
        低速振盪: IOSC32K / XTAL32K。
    內建高精準振盪線路(+/- 1.5%)。
    四種工作模式可有效省電減少功耗:
        Normal mode、Slow mode、Standby mode 及 Halt mode。
    Normal mode下CPU clock 速度可程式化:
        可設定為高速振盪的 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128。
    3組8位元Timer,可應用於1通道或2通道Buzzer或RFC等等應用。
    支援大多數LCD顯示:
        1/2, 1/3 bias。
        1/2, 1/3, 1/4, 1/5, 1/6 duty。
    內建Charge pump升壓供應LCD顯示。
    1.5V應用的內部RC振盪器模式,LCD幀速率最小值為42Hz。
    COM & SEG 可設定成LED sink / drive功能。
    LCD支援Matrix key功能,input & output起始位置可在組態中設定。
    Serial peripheral interface (SPI) Master mode可存取SPI元件。
    EL驅動功能,可設定頻率和佔空比。
    RFC功能,可用於温度、濕度偵測應用。
    完整的系統保護,Watch-dog reset看門狗重置功能及external reset pin外部重置腳。
    内建1.1V或1.85V低電壓偵測。
    彈性化的I/Os設定:floating 輸入、pull-low 輸入、CMOS 輸出、open-drain 輸出。
    紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。
    1或2通道Buzzer。
    7種中斷模式。
    LCD點數組合:
    COMMON
    SEGMENT
    DOTS
    6
    30
    180
    5
    31
    155
    4
    32
    128
    3
    32
    96
    2
    32
    64

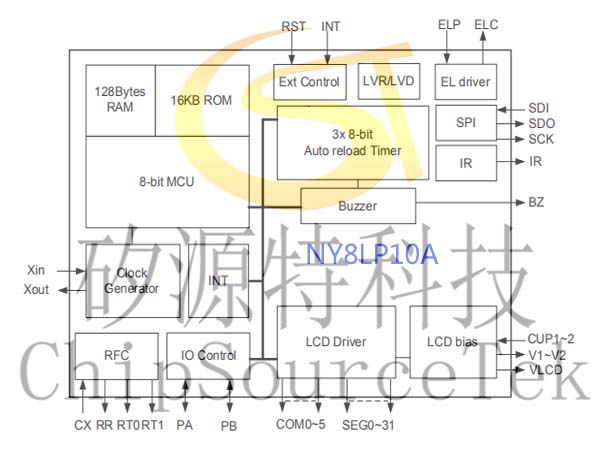

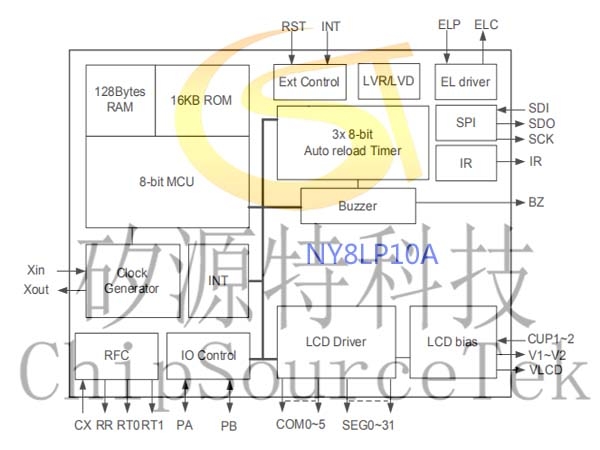

    NY8LP10A BLOCK DIAGRAM

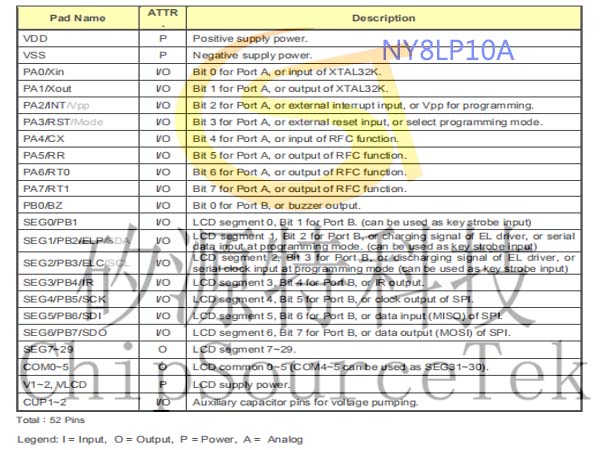

    NY8LP10A PAD DESCRIPTION

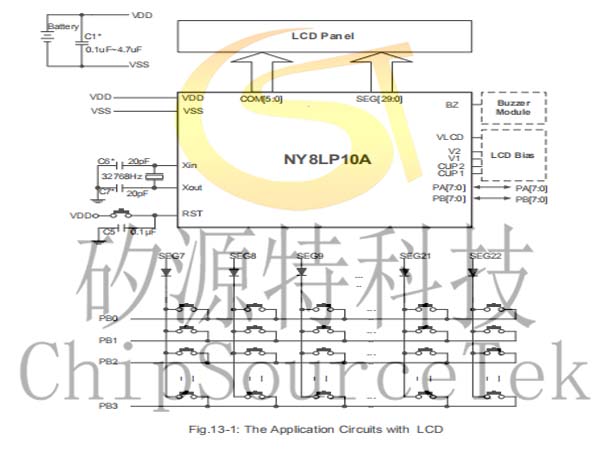

    NY8LP10A  APPLICATION CIRCUITS
    Application Circuit

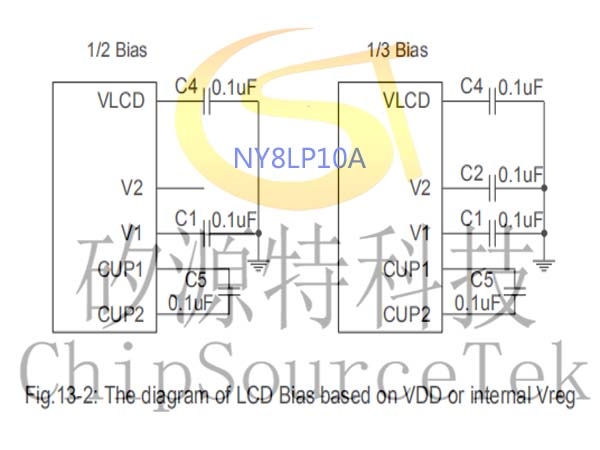

    LCD Bias (VDD for VLCD/V2/V1 or internal Vreg for V1)

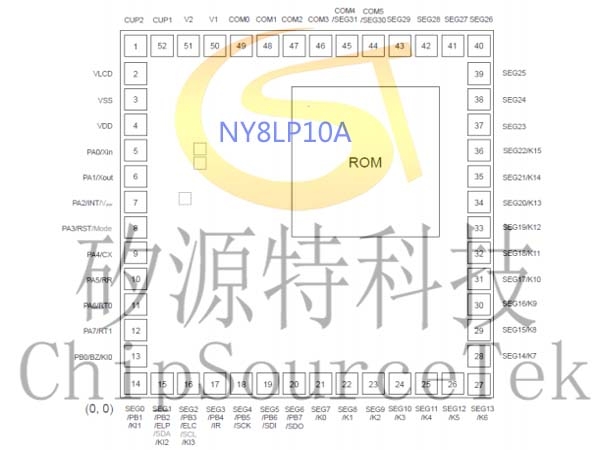

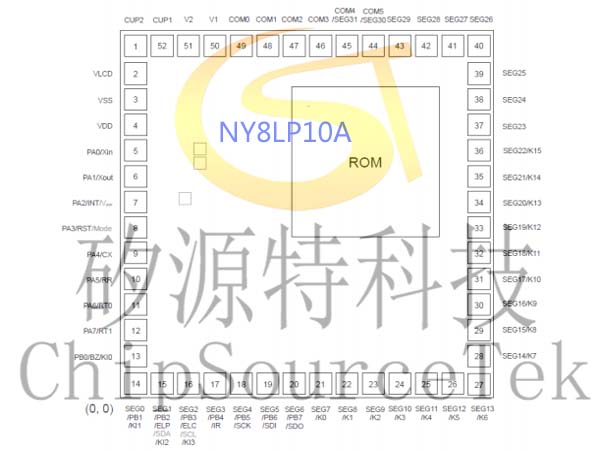

    NY8LP10A DIE PAD DIAGRAM
