MCU

NY8LP05A

    NY8LP05A爲高性能8位元65C02微控制器附加LCD驅動和Buzzer播放功能,三組8位元timer/counter,16根I/O。ROM部份為崁入式EPROM架構的OTP IC(One Time Programmable)。

    MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode (Sleep Mode)來有效減少功耗。
    NY8LP05A概述:
        NY8LP05A爲高性能8位元65C02微控制器附加LCD驅動和Buzzer播放功能,三組8位元timer/counter,16根I/O。ROM部份為崁入式EPROM架構的OTP IC(One Time Programmable)。
        MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode (Sleep Mode)來有效減少功耗。

    NY8LP05A特性:
    寬廣的工作電壓範圍:
      1.5V應用,1.1V~3.6V @ System clock ≤ 500KHz;
       3.0V應用,1.8V~3.6V @ System clock ≤ 4MHz。
    4K-Byte OTP ROM。
    64-Byte RAM。
    LCD 點數(COM x SEG):4 x 15。
    16 GPIO,其中6根和LCD SEG共用。
    雙時脈振盪:系統時鐘可自由選擇高速或低速。
      高速振盪: IOSC4M / IOSC2M / IOSC500K 。
      低速振盪: IOSC32K / XTAL32K。
    內建高精準振盪線路(+/- 1.5%)。
    四種工作模式可有效省電減少功耗:
      Normal mode、Slow mode、Standby mode 及 Halt mode。
    Normal mode 下 CPU clock 速度可程式化:
      可設定為高速振盪的 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128。
    3 組8位元 Timer,可應用於1通道或2通道Buzzer或 RFC 等等應用。
    支援大多數 LCD 顯示:
      1/2, 1/3 bias。
      1/2, 1/3, 1/4 duty。
    內建 Charge pump 升壓或 R-Bias 電阻分壓方式的電壓偏壓電路供應 LCD 顯示。
    單顆電池應用的內部 RC 振盪器模式,LCD 幀速率最小值為 42Hz。
    RFC功能,可用於温度、濕度偵測應用。
    完整的系統保護,Watch-dog reset 看門狗重置功能及external reset pin 外部重置腳。
    內建1.05V/1.15V/1.25V/1.3V(1.5V應用) 或 1.75V/1.85V/1.95V/2.00V(3V應用)的 低電壓偵測。
    多樣化的 I/Os 設定:floating 輸入、pull-low 輸入、CMOS 輸出、open-drain 輸出。
    1 或 2 通道Buzzer。
    6 種中斷模式。
    LCD 點數組合:
    COMMON
    SEGMENT
    DOTS
    4
    15
    60
    3
    16
    48
    2
    16
    32

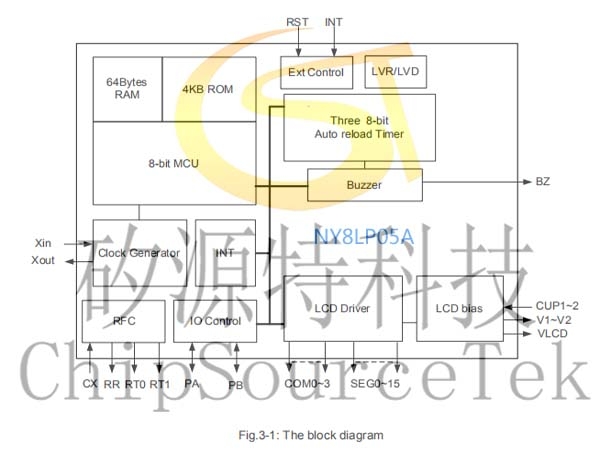

    NY8LP05A BLOCK DIAGRAM:

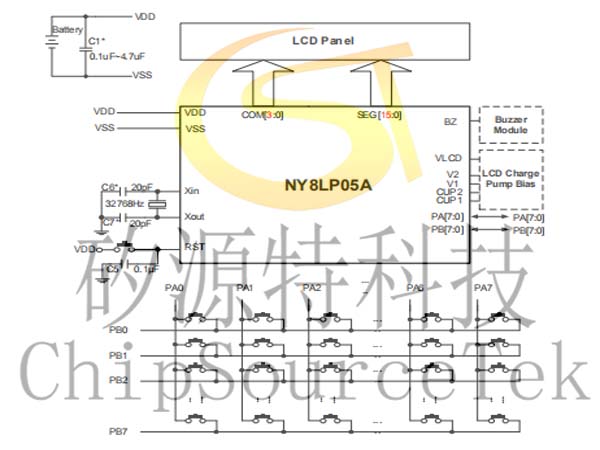

    NY8LP05A APPLICATION CIRCUITS:
    Application Circuit

    PCB Layout Guidelines:
    1. VDD must be connected to power input port directly, not the branch of each other.
    2. VLCD should be higher than or equal to VDD, otherwise will cause large current.
    3. VSS must be connected to ground input directly, not the branch of each other.
    4. Capacitor (used for XTAL32K) is proposed to be 12~20 pF.
    5. C1 is suggested 0.1uF~4.7uF.

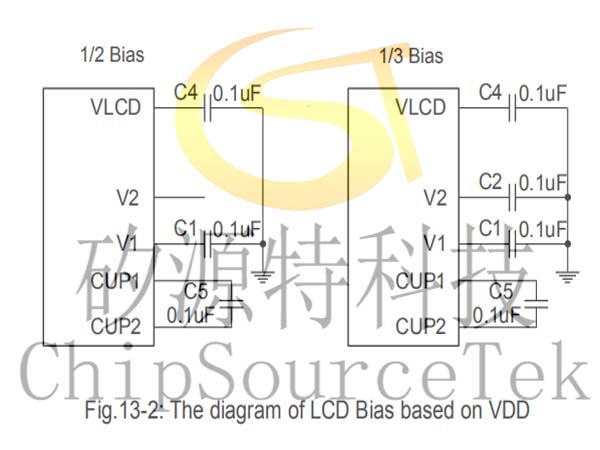

    LCD ChargePump Bias (VDD for VLCD/V2/V1)

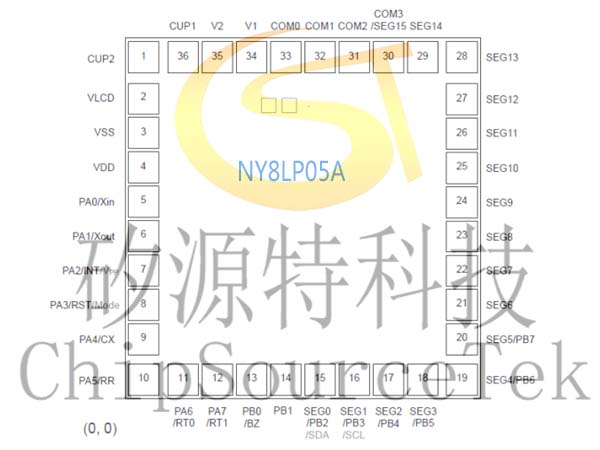

    NY8LP05A DIE PAD DIAGRAM:
