MCU

NY8L050A

    NY8L050A爲高性能8位元65C02微控制器附加LCD驅動和聲音播放功能,三組8位元timer/counter,32根I/O。LCD驅動單元除控制台功能之外,還內建按鍵偵測功能。

    聲音播放功能共有3通道,1個通道可播放語音,其他兩個通道作雙通道音樂,所有通道可以同步播放。播放時使用高音質ADPCM合成演算法,播放採樣率可以到16KHz@4MHz,並支援音量調整,可以組成高品質的聲音播放,NY8L050A提供兩種高精度的音訊輸出方式,一種是10位元元DAC輸出,另一種是9位元PWM輸出。NY8L050A提供4通道,8位元精度ADC功能,適合類比信號的診斷和量測應用。

    MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode(Sleep Mode)來有效減少功耗。
    NY8L050A概述:
        NY8L050A爲高性能8位元65C02微控制器附加LCD驅動和聲音播放功能,三組8位元timer/counter,32根I/O。LCD驅動單元除控制台功能之外,還內建按鍵偵測功能。
        聲音播放功能共有3通道,1個通道可播放語音,其他兩個通道作雙通道音樂,所有通道可以同步播放。播放時使用高音質ADPCM合成演算法,播放採樣率可以到16KHz@4MHz,並支援音量調整,可以組成高品質的聲音播放,NY8L050A提供兩種高精度的音訊輸出方式,一種是10位元元DAC輸出,另一種是9位元PWM輸出。NY8L050A提供4通道,8位元精度ADC功能,適合類比信號的診斷和量測應用。
        MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode(Sleep Mode)來有效減少功耗。

    NY8L050A特性:
    寬廣的工作電壓範圍:2.0V~5.5V@System clock≤4MHz;3.0V~5.5V@System clock≤8MHz。
    128K-Byte ROM,程式和語音共用。
    320-Byte RAM。
    LCD點數(COM x SEG):12 x 55。
    32 GPIO,其中22根和LCD SEG共用。
    雙時脈振盪:系統時鐘可自由選擇高速或低速。
        高速振盪: IOSC8M / IOSC4M / IOSC2M / IOSC500K。
        低速振盪: IOSC32K / XTAL32K。
    內建高精準振盪線路(+/- 1.5%)。
    四種工作模式可有效省電減少功耗:
        Normal mode、Slow mode、Standby mode及Halt mode。
    Normal mode下CPU clock速度可程式化:
        可設定為高速振盪的 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128。
    3組8位元Timer,可應用於語音通道、音頻或RFC等等應用。
    支援大多數LCD顯示:
        1/2, 1/3, 1/4 bias。
        1/4, 1/5, 1/6, 1/8, 1/9, 1/10, 1/11, 1/12 duty。
    內建 Charge pump 昇壓供應 LCD 顯示。
    COM&SEG可設定成LED sink/drive功能。
    LCD支援Matrix key功能,input&output起始位置可在組態中設定。
    Serial peripheral interface (SPI) Master mode可存取SPI元件。
    EL驅動功能,可設定頻率和佔空比。
    RFC功能,可用於温度、濕度偵測應用。
    完整的系統保護,低电压侦测重置功能,Watch-dog reset看門狗重置功能及external reset pin 外部重置腳。
    彈性化的I/Os 設定:floating 輸入、pull-low 輸入、CMOS 輸出、open-drain 輸出。
    紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。
    聲音播放功能共有3通道,通道0/1作音頻、通道2可播放語音,所有通道可以同步播放。
    高音質4-bit ADPCM合成演算法。
    高品质9位元直推PWM输出和10位元DAC音频输出。
    4通道,8位元精度模拟数字转换功能(ADC)
    8種中斷模式。
    16階音量輸出控制。
    LCD點數組合:
    COMMON
    SEGMENT
    DOTS
    12
    55
    660
    11
    56
    616
    10
    57
    570
    9
    58
    522
    8
    59
    472
    6
    61
    366
    5
    62
    310
    4
    63
    252

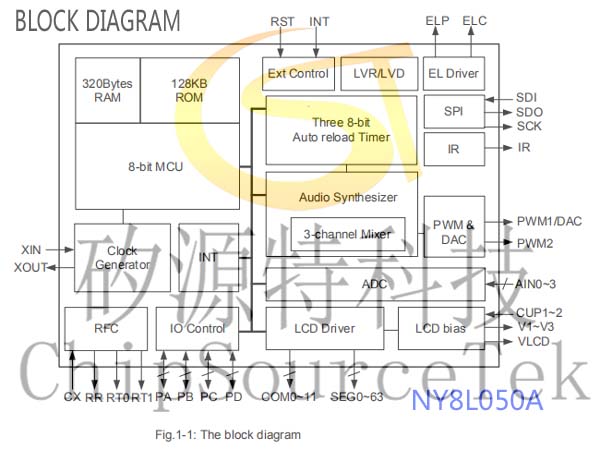

    NY8L050A BLOCK DIAGRAM



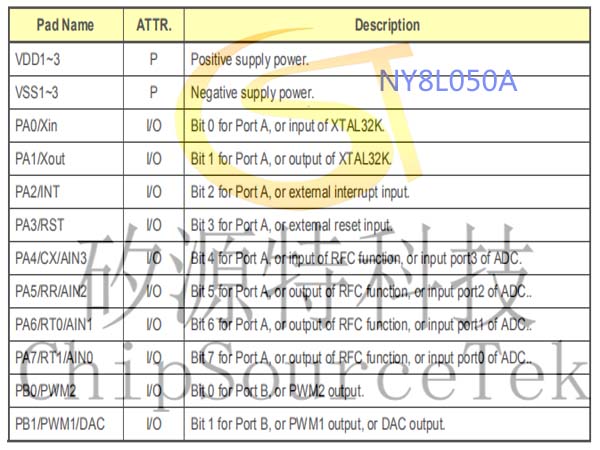

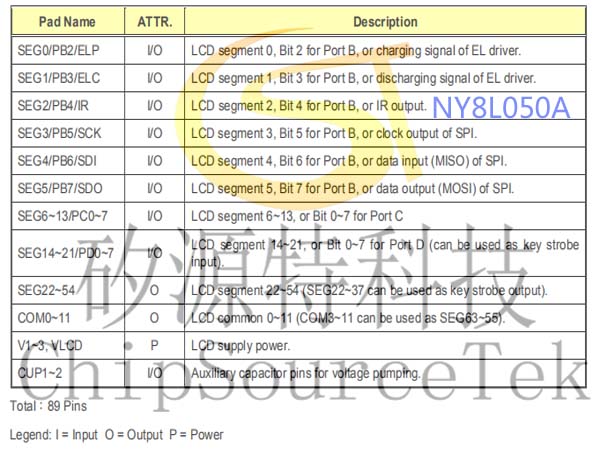

    NY8L050A PAD DESCRIPTION




    NY8L050A
    APPLICATION CIRCUITS:

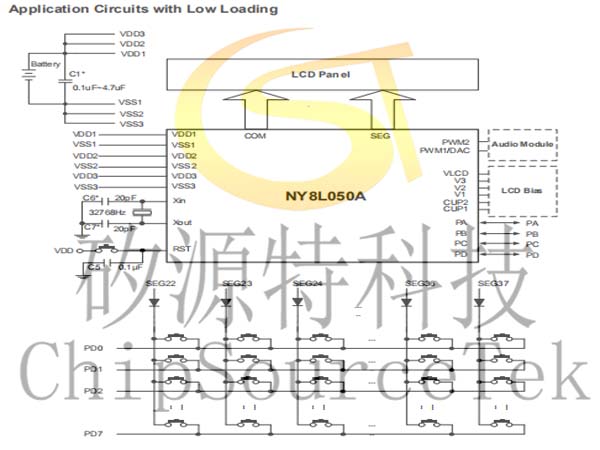

    Application Circuits with Low Loading
    Application Circuits with Heavy Loading (Such as Motor, High Brightness LED)

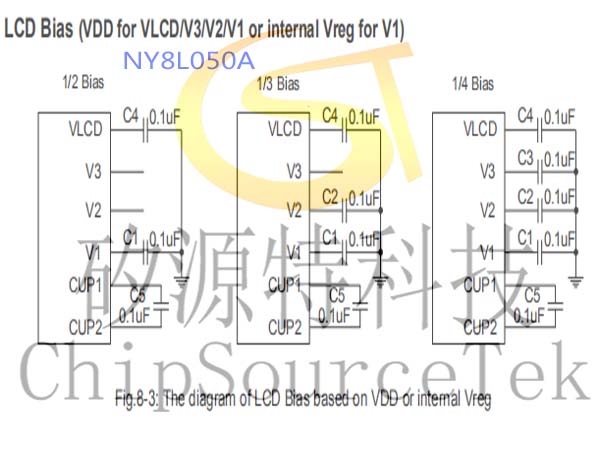

    LCD Bias (VDD for VLCD/V3/V2/V1 or internal Vreg for V1)

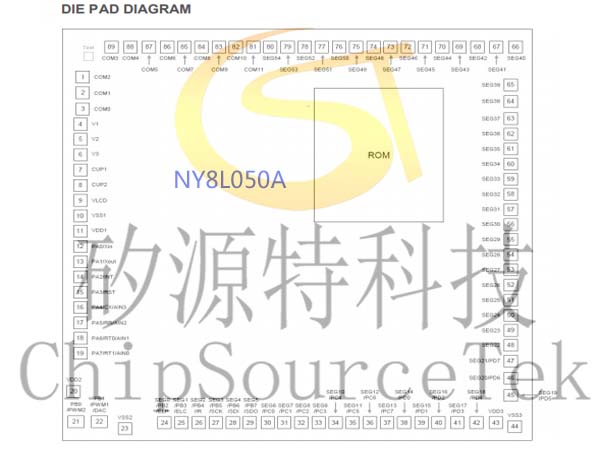

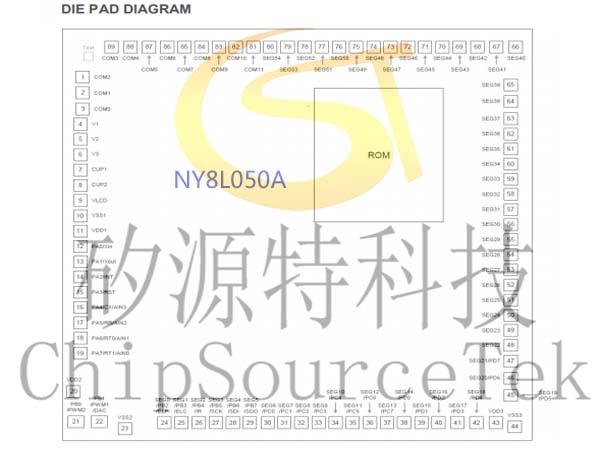

    NY8L050A DIE PAD DIAGRAM:
