NY8L030A

    NY8L030A爲高性能8位元65C02微控制器附加LCD驅動和聲音播放功能,三組8位元timer/counter,20根I/O。LCD驅動單元除控制面板功能之外,還內建按鍵偵測功能。

    聲音播放功能共有3通道,1個通道可播放語音,其他兩個通道作雙通道音樂,所有通道可以同步播放。播放時使用高音質ADPCM合成演算法,播放採樣率可以到16KHz@4MHz,並支持音量調整,可以組成高品質的聲音播放,NY8L030APWM輸出為9位元。

    MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode(Sleep Mode)來有效減少功耗。
    NY8L030A概述:
        NY8L030A爲高性能8位元65C02微控制器附加LCD驅動和聲音播放功能,三組8位元timer/counter,20根I/O。LCD驅動單元除控制面板功能之外,還內建按鍵偵測功能。
        聲音播放功能共有3通道,1個通道可播放語音,其他兩個通道作雙通道音樂,所有通道可以同步播放。播放時使用高音質ADPCM合成演算法,播放採樣率可以到16KHz@4MHz,並支持音量調整,可以組成高品質的聲音播放,NY8L030APWM輸出為9位元。
        MCU為CISC架構易於編程和控制以及規劃到多種的應用。此外並提供多種工作模式Slow mode, Standby mode及Halt mode(Sleep Mode)來有效減少功耗。

    NY8L030A特性:
    寬廣的工作電壓範圍:2.0V~5.5V@System clock≤4MHz;3.0V~5.5V@System clock≤8MHz。
    32K-Byte ROM,程式和語音共用。
    128-Byte RAM。
    LCD點數(COM x SEG):12 x 33。
    20 GPIO,其中10根和LCD SEG共用。
    雙時脈振盪:系統時鐘可自由選擇高速或低速。
        高速振盪: IOSC8M/IOSC4M/IOSC2M/IOSC500K。
        低速振盪: IOSC32K/XTAL32K。
    內建高精準振盪線路(+/- 1.5%)。
    四種工作模式可有效省電減少功耗:
        Normal mode、Slow mode、Standby mode 及 Halt mode。
    Normal mode 下 CPU clock 速度可程式化:
        可設定為高速振盪的 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128。
    3組8位元Timer,可應用於語音通道、音頻或RFC等等應用。
    支援大多數LC顯示:
        1/2, 1/3, 1/4 bias。
        1/4, 1/5, 1/6, 1/8, 1/9, 1/10, 1/11, 1/12 duty。
    內建Charge pump昇壓供應LCD顯示。
    COM&SEG可設定成LED sink/drive功能。
    LCD支援Matrix key功能,input & output起始位置可在組態中設定。
    Serial peripheral interface (SPI) Master mode可存取SPI元件。
    EL驅動功能,可設定頻率和佔空比。
    RFC功能,可用於温度、濕度偵測應用。
    完整的系統保護,Watch-dog reset看門狗重置功能及external reset pin外部重置腳。
    彈性化的I/Os設定:floating輸入、pull-low 輸入、CMOS 輸出、open-drain 輸出。
    紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。
    聲音播放功能共有3通道,通道0/1作音頻、通道2可播放語音,所有通道可以同步播放。
    高音質 4-bit ADPCM 合成演算法。
    7種中斷模式。
    8階音量輸出控制。
    LCD點數組合:
    COMMON
    SEGMENT
    DOTS
    12
    33
    396
    11
    34
    374
    10
    35
    350
    9
    36
    324
    8
    37
    296
    6
    39
    234
    5
    40
    200
    4
    40
    160

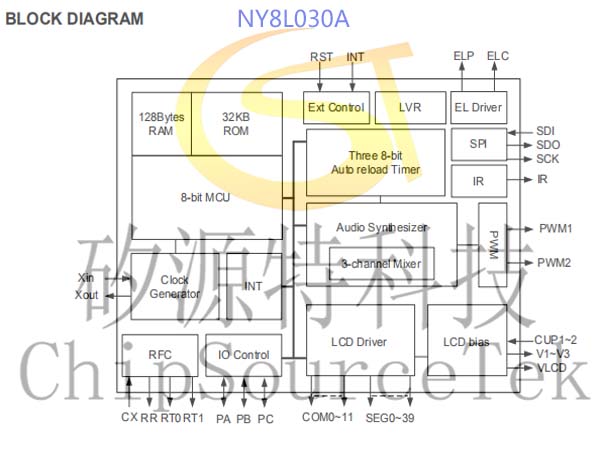

    NY8L030A BLOCK DIAGRAM:

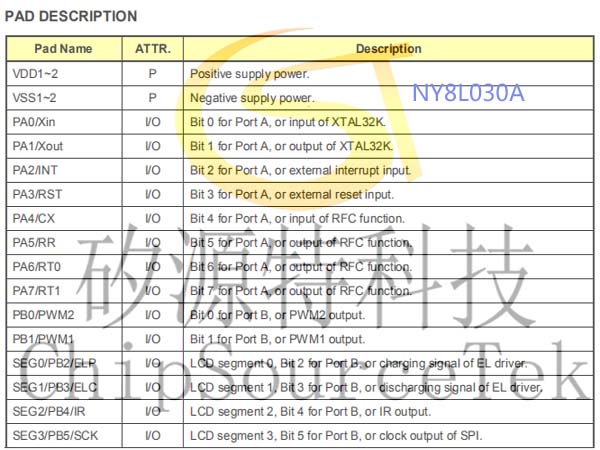

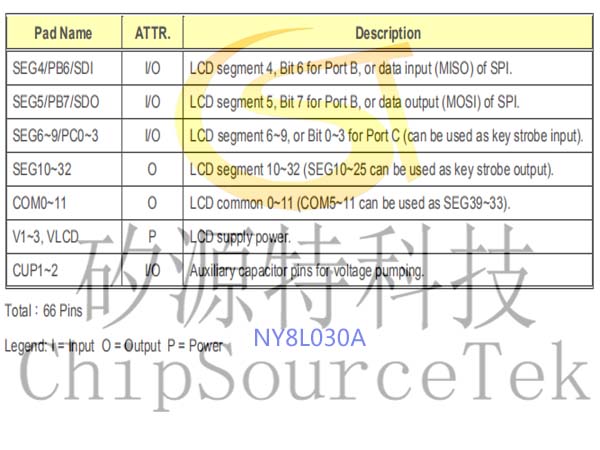

    NY8L030A PAD DESCRIPTION:



    NY8L030A APPLICATION CIRCUITS:

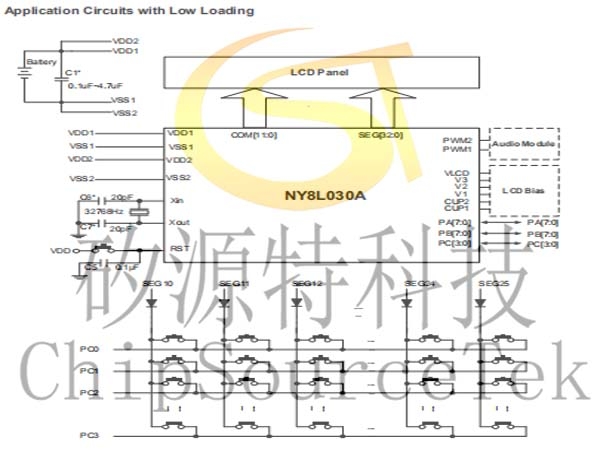

    8.1 Application Circuits with Low Loading

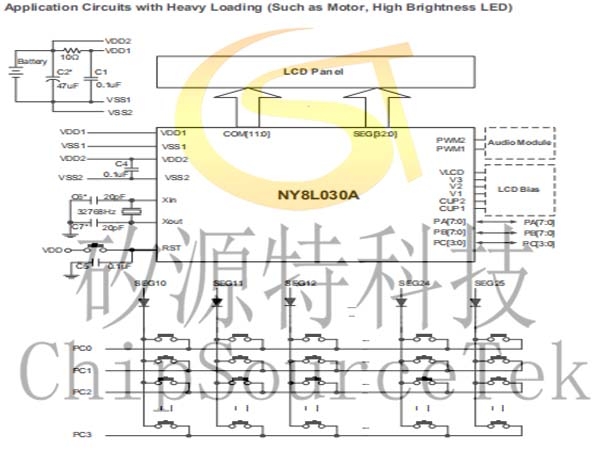

    Application Circuits with Heavy Loading (Such as Motor, High Brightness LED)

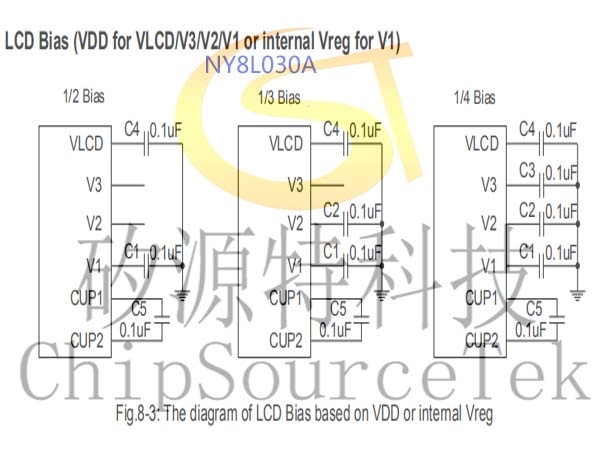

    LCD Bias (VDD for VLCD/V3/V2/V1 or internal Vreg for V1)

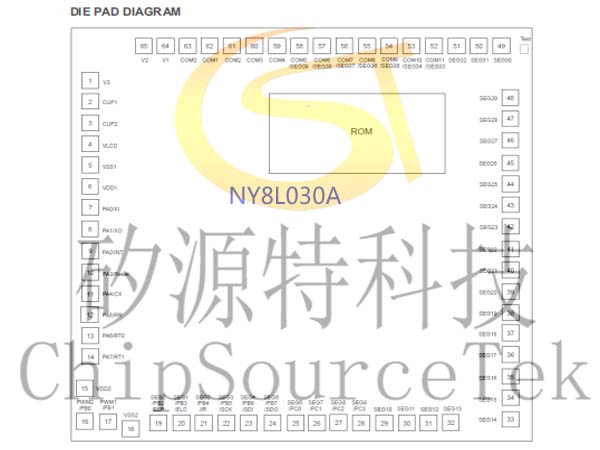

    NY8L030A DIE PAD DIAGRAM:
