Linear charge management

CST4056H

    CST4056H一款高集成度、高性价比的单节锂离子电池充电芯片,采用恒定电流/恒定电压线性控制,只需较少的外部元件数目,使得CST4056H是便携式应用的理想选择;同时,也可以适合 USB 电源和适配器电源工作。
    CST4056H采用了内部PMOSFET架构,加上防倒充电路,不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V。充电电流可通过 PROG 脚外接一个电阻设置,最高可达 1A。
当输入电压(交流适配器或USB电源)被拿掉时,CST4056H自动进入一个低电流状态,电池漏电流在 3uA以下。
    CST4056H的其他特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充 电结束和输入电压接入的状态引脚。
    CST4056H概述:
        CST4056H一款高集成度、高性价比的单节锂离子电池充电芯片,采用恒定电流/恒定电压线性控制,只需较少的外部元件数目,使得CST4056H是便携式应用的理想选择;同时,也可以适合 USB 电源和适配器电源工作。
        CST4056H采用了内部PMOSFET架构,加上防倒充电路,不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V。充电电流可通过 PROG 脚外接一个电阻设置,最高可达 1A。
    当输入电压(交流适配器或USB电源)被拿掉时,CST4056H自动进入一个低电流状态,电池漏电流在 3uA以下。
        CST4056H的其他特点包括充电电流监控器、输入过压保护、欠压闭锁、自动再充电和两个用于指示充 电结束和输入电压接入的状态引脚。

    CST4056H特性:
    最高 30V 输入电压以及 6.9V 过压保护
    高精度充满检测电压阈值:4.2V 精度±42mV
    待机电流<3uA
    具有 BAT-VDD 防倒灌功能
    支持 0V 电池充电
    线性充电模式,充电电流可达 1A
    涓流/恒流/恒压三段式充电
    充电电流外部可调
    充电电流智能热调节
    电池温度检测保护
    自动再充电
    充电状态指示
    符合 IEC62368 最新标准
    DFN8_2×2、ESOP8 封装

    CST4056H应用:
    移动电话、蓝牙音箱
    便携式媒体播放
    蓝牙耳机、穿戴设备

    CST4056H典型应用电路图:

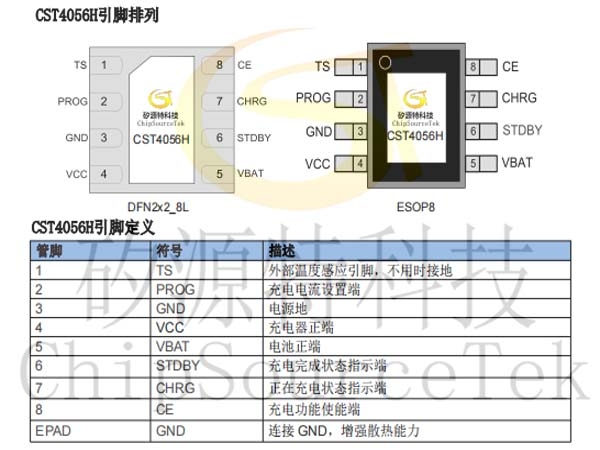

    CST4056H引脚排列及定义:

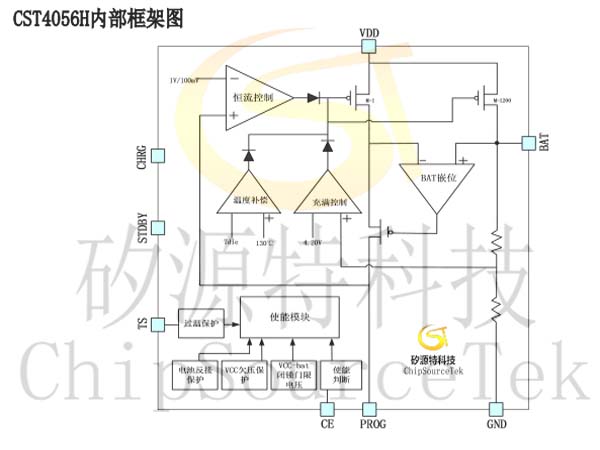

    CST4056H内部框架图:
    CST4056H订货信息:
    料号
    封装
    表面印字
    包装
    CST4056H

    DFN8_2x2
    56H
    3000颗/卷
    CST4056H
    ESOP8
    4056H
    4000颗/卷
