LDO

ME6203

   ME6203系列是以CMOS工艺制造的可高电压输入的线性稳压器。本系列的稳压器内置固定的参考电压源,误差修正电路及相位补偿电路,内置短路保护电路。输出电压是以内部反馈电阻设定,可设定在1.8V~12V之间,输出精度有±1%(VOUT=3.3V、5.0V)和±2%(其他电压值)两种。
    ME6203概述:
        ME6203系列是以CMOS工艺制造的可高电压输入的线性稳压器。本系列的稳压器内置固定的参考电压源,误差修正电路及相位补偿电路,内置短路保护电路。输出电压是以内部反馈电阻设定,可设定在1.8V~12V之间,输出精度有±1%(VOUT=3.3V、5.0V)和±2%(其他电压值)两种。

    ME6203特性:
    最大工作电压:40V
    输出电压范围:1.8V~12V(步长 0.1V)
    高精度:
      ±1%(VOUT =3.3V、5.0V)
      ±2%(其他电压值)
    极低的静态电流(Typ.= 3μA)
    输入稳定性好:Typ. 0.1%/V
    工作温度范围:-40℃~85℃
    短路保护限制电流:20mA
    低的温度调整系数

    ME6203应用:
    电子锁
    电子秤
    参考电压
    电池供电设备
    报警系统供电

    ME6203封装形式:
    3-pin SOT89-3 、SOT23-3 、TO92

    ME6203典型应用图:


    ME6203选购指南:

    产品型号

    产品说明

    ME6203A18M3G

    VOUT =1.8V±2%;封装形式:SOT23-3

    ME6203A18PG

    VOUT =1.8V±2%;封装形式:SOT89-3

    ME6203A25M3G

    VOUT =2.5V±2%;封装形式:SOT23-3

    ME6203A25PG

    VOUT =2.5V±2%;封装形式:SOT89-3

    ME6203A30M3G

    VOUT =3.0V±2%;封装形式:SOT23-3

    ME6203A30PG

    VOUT =3.0V±2%;封装形式:SOT89-3

    ME6203A33M3G

    VOUT =3.3V±1%;封装形式:SOT23-3

    ME6203A33PG

    VOUT =3.3V±1%;封装形式:SOT89-3

    ME6203A33TG

    VOUT =3.3V±1%;封装形式:TO92

    ME6203A36M3G

    VOUT =3.6V±2%;封装形式:SOT23-3

    ME6203A36PG

    VOUT =3.6V±2%;封装形式:SOT89-3

    ME6203A36TG

    VOUT =3.6V±2%;封装形式:TO92

    ME6203A44M3G

    VOUT =4.4V±2%;封装形式:SOT23-3

    ME6203A44PG

    VOUT =4.4V±2%;封装形式:SOT89-3

    ME6203A50M3G

    VOUT =5.0V±1%;封装形式:SOT23-3

    ME6203A50PG

    VOUT =5.0V±1%;封装形式:SOT89-3

    ME6203A50TG

    VOUT =5.0V±1%;封装形式:TO92

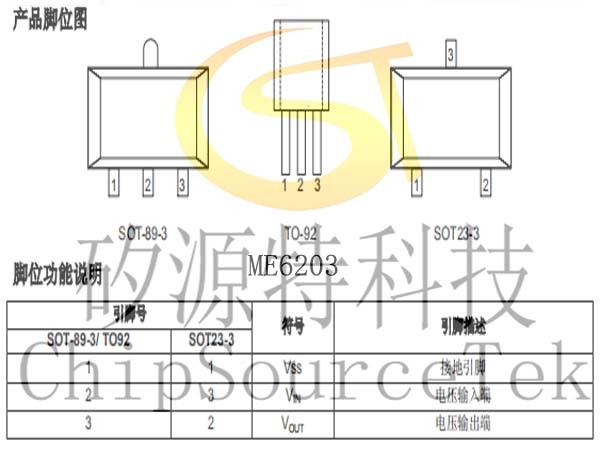

    ME6203产品脚位图:

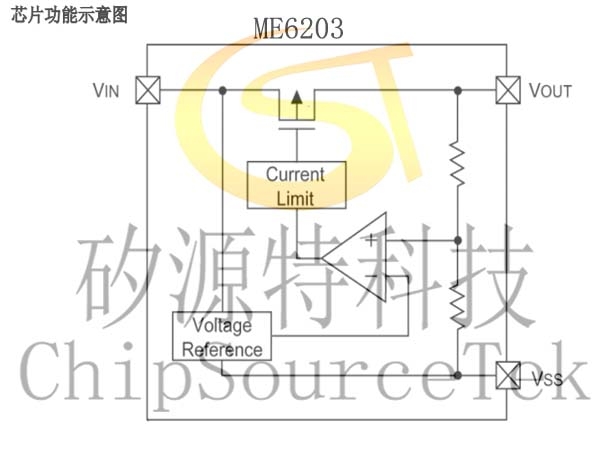

    ME6203芯片功能示意图:


    ME6203封装信息:
