DSP Reverberation

CD3314L

    CD3314L是一种具有音量、音调(低音、高音)、平衡度(左、右)和响度(前、后)控制的音频处理电路, 适用高品质的汽车收、放音机和高保真的音响系统中。
    CD3314L采用SOP28封装形式。
    CD3314L概述:
        CD3314L 是一种具有音量、音调(低音、高音)、平衡度(左、右)和响度(前、后)控制的音频处理电路, 适用高品质的汽车收、放音机和高保真的音响系统中。该电路提供了输入增益选择和外部响度控制功能。所有的控 制均通过可与微机连接的串行 I 2C 总线来操作;通过外接阻容网络和内部运放的配合,可设置各种交流幅频特性。
        由于采用了高性能的双极/CMOS 工艺技术,实现了低失真、低噪声和低直流电平漂移。

    CD3314L特性:
    含有输入多路选择器
    1) 四路立体声信号输入
    2) 输入增益可设置以与各种信源进行最值匹配
    两声道衰减器
    1) 两个声道可独立控制。对平衡度和响度进行每级 1 .25dB 的衰减和提升。
    2) 独立的静音控制功能
     所有的功能均通过串行 I 2C 总线控制
    有响度控制功能
    音量控制每级 1.25dB
    高音和低音控制
    输入与输出端可与外部均衡器和噪声抑制电路匹配
    封装形式:SOP28

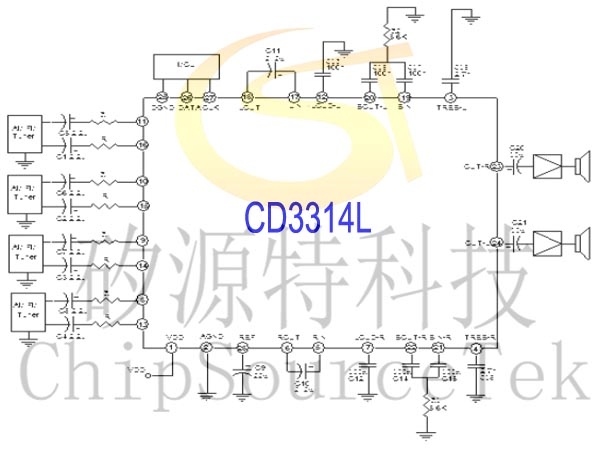

    CD3314L典型应用电路图:

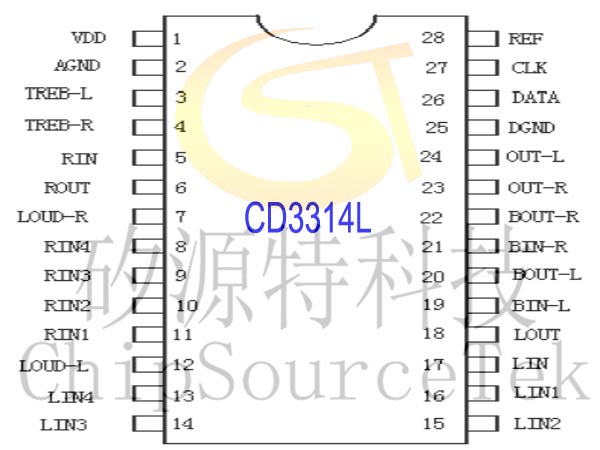

    CD3314L引脚分布:

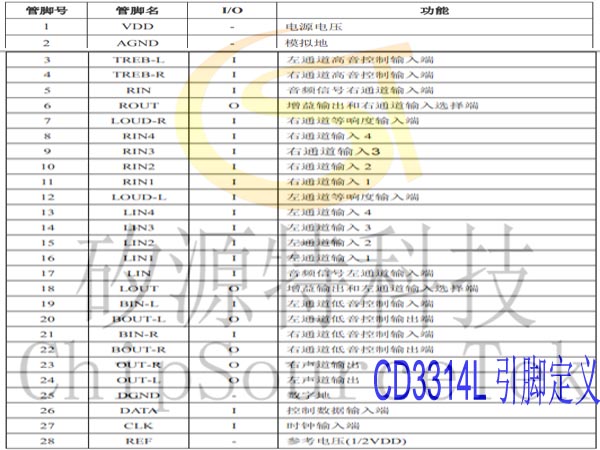

    CD3314L引脚定义:

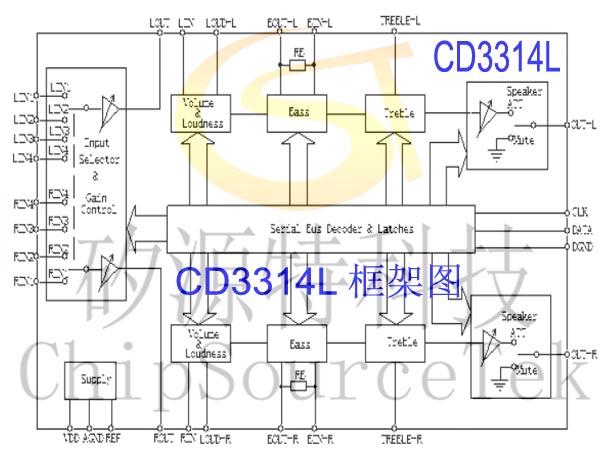

    CD3314L功能框图:

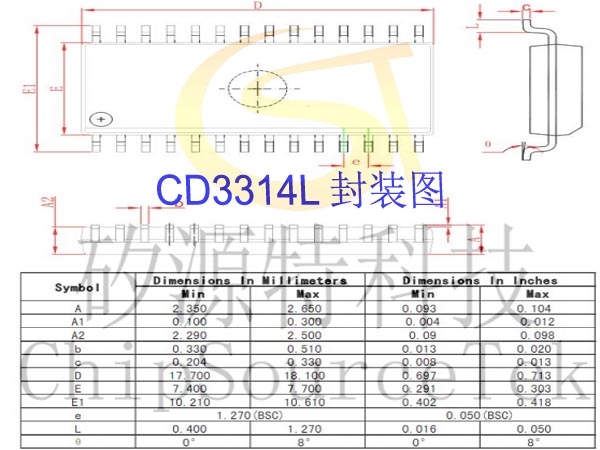

    CD3314L封装图:
