CLASS-D Power Amplifier

NS4215

    NS4215是一款超低 EMI,无需滤波器,每声道可输出7.5W的D类立体声音频功率放大器。
    NS4215采用先进的技术,在全带宽范围内极大地降低了 EMI 干扰,最大限度地减少对其他部件的影响。
    NS4215 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
    NS4215 提供 TSSOP-24 封装。
    NS4215概述:
        NS4215是一款超低 EMI,无需滤波器,每声道可输出7.5W的D类立体声音频功率放大器。
        NS4215采用先进的技术,在全带宽范围内极大地降低了 EMI 干扰,最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构减少了外部元件、PCB 面积和系统成本。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真,实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。
        NS4215 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。
        NS4215 提供 TSSOP-24 封装,额定的工作温度范围为-40℃至 85℃。


    NS4215主要特性
    输出功率:5W×2(8? 负载/ VCC=9V/ THD+N=10%/ BTL 模式)
    10W (4? 负载/ VCC=9V/THD+N=10%/ PBTL 模式)
    7.5W×2(4? 负载/ VCC=9V/ THD+N=10%/ BTL 模式)
    工作电压范围:5V~9V
    防失真(NCN)功能
    超低 EMI 工作模式(LEMI)
    无需滤波器设计
    差分输入方式
    效率高达 85%( 8? 负载/VCC=9V/Po=5W×2)
    优异的“上电,掉电”噪声抑制
    过流保护、过热保护、欠压保护
    NS4215提供TSSOP-24 封装


    NS4215应用领域:
    蓝牙音响
    扩音器
    其他消费类音频设备

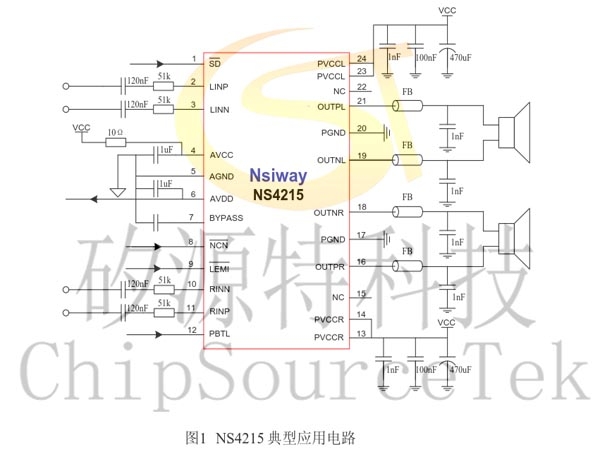

    4215典型应用电路图:

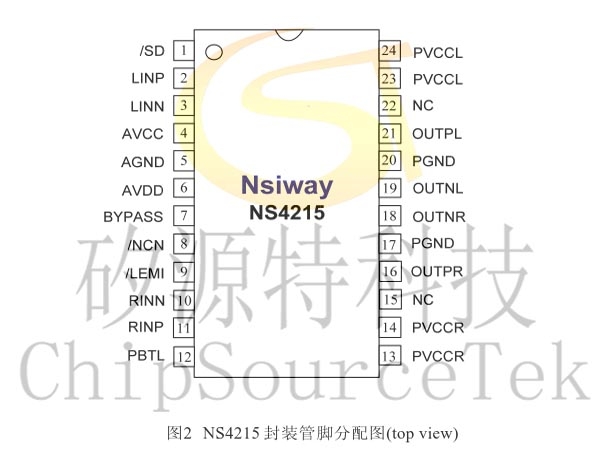

    NS4215管脚分配图:




    NS4215
    管脚功能描述:



    NS4215

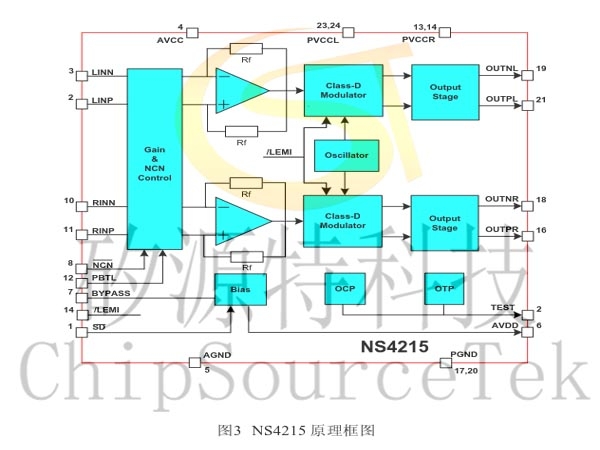

    原理框图:
