CLASS-D Power Amplifier

CS8302

    CS8302是一款高效率,超低EMI3.0W单声道D类音频放大器 。
    CS8302的全差分 架构和极高的PSRR有效地提高了CS8302对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
    CS8302采用独创的AERC( Adapt ive  Edge  Rat eCont r ol )技术,能 提供优异的全带宽EMI抑制能力,在不加任何辅助设计时,在FCC Par t 15 Cl ass B标准下仍然具有超过20dB的裕量,特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。
    CS8302内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
    CS8302/CS8302M提供了MSOP8纤小的封装形式。
    CS8302/CS8302M概述:
        CS8302是一款高效率,超低EMI3.0W单声道D类音频放大器
        CS8302无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本,而且也简化了设计。高达90%的效率,快速的启动时间和纤小的封装尺寸使得CS8302成为小型手上设备和PDA的最佳选择
        CS8302的全差分 架构和极高的PSRR有效地提高了CS8302对RF噪声的抑制能力,并且省去了传统音频功放的BYPASS电容。
        CS8302采用独创的AERC( Adapt ive  Edge  Rat eCont r ol )技术,能 提供优异的全带宽EMI抑制能力,在不加任何辅助设计时,在FCC Par t 15 Cl ass B标准下仍然具有超过20dB的裕量,特别适合FM、CMMB、手机模拟电视等易受EMI干扰的应用。      CS8302内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
        CS8302/CS8302M提供了MSOP8纤小的封装形式可供客户选择,其 额定的工作温度范围为- 40℃至85℃。


    CS8302/CS8302M特性:
    输出功率
      Po at  10% THD +N, Vdd=5.0V,
          RL=8Ω  1.66W(典型值)
          RL=4Ω  2.96W(典型值)
      Po at  1% THD +N, Vdd=3.6V,
          RL=8Ω  0.7W(典型值)
          RL=4Ω  1.25W(典型值
    独创的AERC技术,提供优异的全带宽EMI抑制能力
    优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
    工作电压范围:2.5到6.0V
    无需滤波的Class-D结构
    高达90%的效率
    高的电源抑制比(PSRR):在217Hz下为-80dB
    快速的启动时间(40ms)
    低静态电流(3mA)
    低关断电流: <1μA
    电流保护,短路保护和过热保护
    CS8302/CS8302M提供MSOP8无铅封装


    CS8302/CS8302M应用:
    USB音箱
    便携式音箱
    PMP/MP4/MP5播放器
    GPS

    CS8302/CS8302M典型应用电路图:

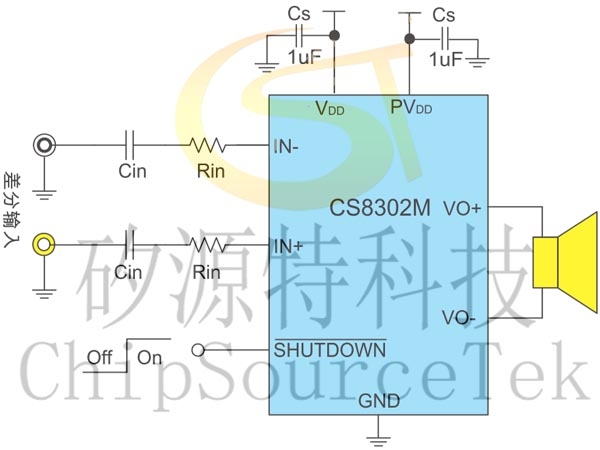

    差分输入:

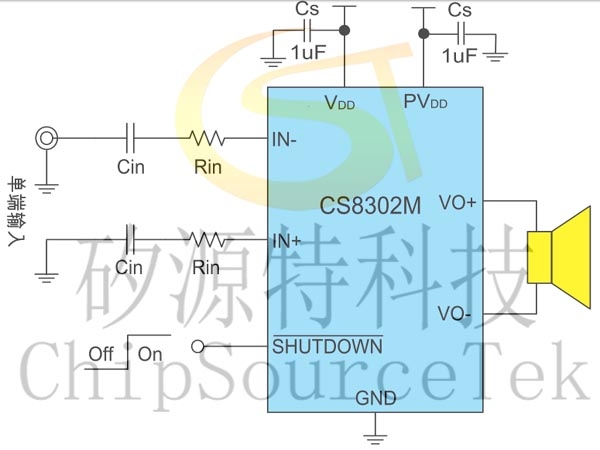

    单端输入:

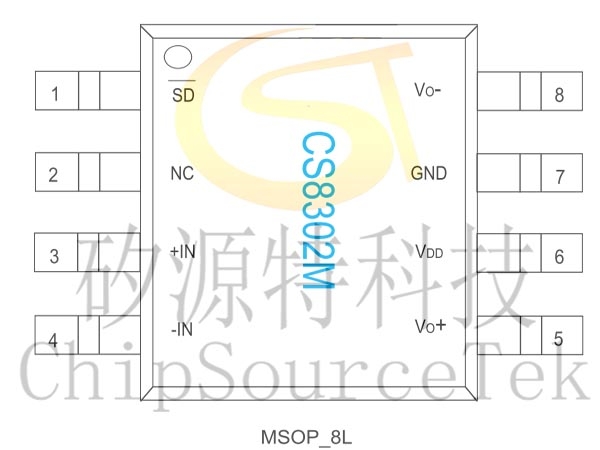

    CS8302/CS8302M引脚分布:

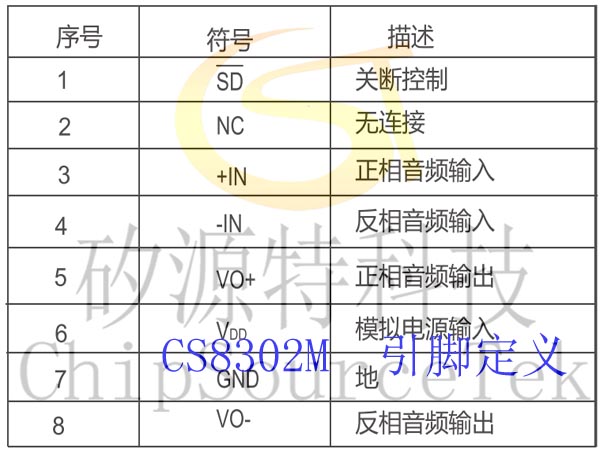

    CS8302/CS8302M引脚定义:


    CS8302/CS8302M原理

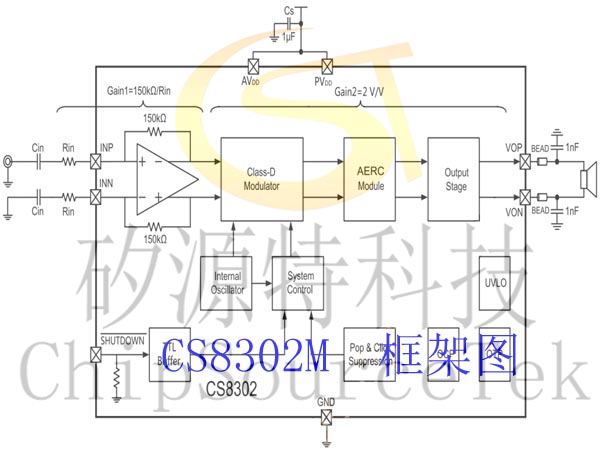

    框图:
