CLASS AB/D Switchable Power Amplifier

LTK5158E

    LTK5158E是一款全差分输入7.4W、单声道F类超低EMI、无需滤波器、超低失真和低噪、带有可切换自动增益功能(ALC)的音频功率放大芯片。
    工作电压2.5V-6 V,在电源电压6V,THD+N达到10%时,可以在4Ω喇叭上输出4.7W的功率或者2Ω喇叭上输出7.4W的功率。
    LTK5158E的输出带有自动增益(ALC)功能。LTK5158E的工作效率超过90%,并且在1kHz下的PSRR高达70dB以上。
    LTK5158E在第二脚悬空状态下(或外接电容),内部都会下拉到低点位,工作在D类模式下。
    LTK5158E采用ESOP-8封装。
    LTK5158E概述:
        LTK5158E是一款全差分输入7.4W、单声道F类超低EMI、无需滤波器、超低失真和低噪、带有可切换自动增益功能(ALC)的音频功率放大芯片。
        工作电压2.5V-6 V,在电源电压6V,THD+N达到10%时,可以在4Ω喇叭上输出4.7W的功率或者2Ω喇叭上输出7.4W的功率。
        LTK5158E的输出带有自动增益(ALC)功能,可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真,也可以自适应地防止在电池应用中由于电池电压下降所引起的输出削峰,显著提高音质。
        LTK5158E的工作效率超过90%,并且在1kHz下的PSRR高达70dB以上。LTK5158E在第二脚悬空状态下(或外接电容),内部都会下拉到低点位,工作在D类模式下。
        LTK5158E采用ESOP-8封装。


    LTK5158E特性:
    工作电压范围:2.5V 到 6V
    全差分输入,优异的爆破声抑制电路
    超低底噪、超低失真
    带DRC功能自动增益控制(可关闭)
    VDD=6V 下最大输出功率(Non-ALC)
      7.4 W(2Ω 喇叭,10% THD+N)
      4.7W(4Ω 喇叭,10% THD+N)
    VDD=6V 下最大输出功率(ALC)
      6.3W(2Ω 喇叭,1% THD+N)
      3.9W(4Ω 喇叭,1% THD+N)
    低失真:THD+N:0.05%(1kHz,PO=1W)
    提供 10dB 的 ALC 动态范围控制
    关断电流 < 0.5uA
    PSRR:75dB@1kHz
    短路保护和过温保护
    LTK5158E采用ESOP-8封装。


    LTK5158E应用:
    蓝牙音箱
    插卡音箱
    USB 音响
    平板电脑等便携式设备


    LTK5158E典型应用电路图(不带 ALC 防破音接法):

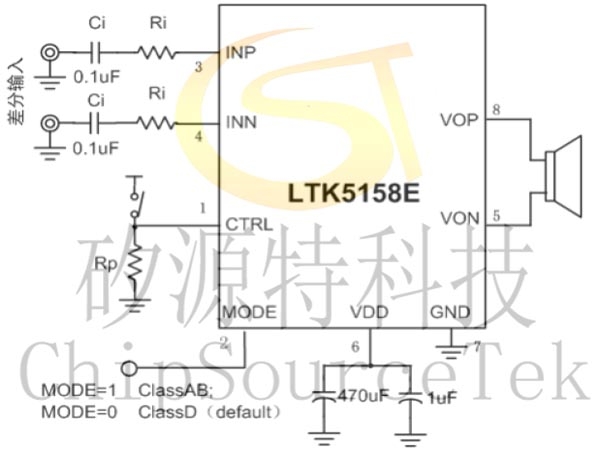

     差分输入:

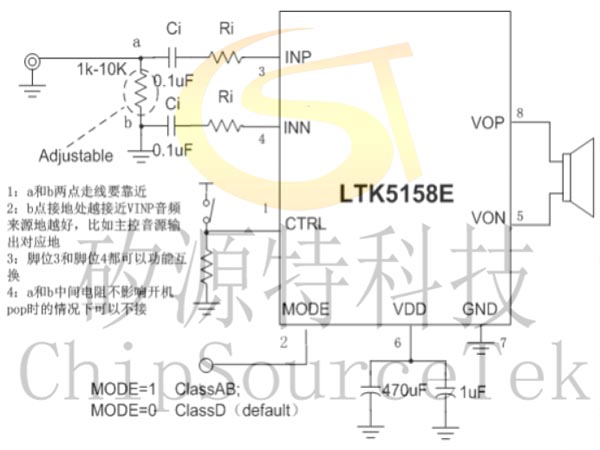

    单端输入:



    LTK5158E典型应用电路图(带 ALC 防破音接法)

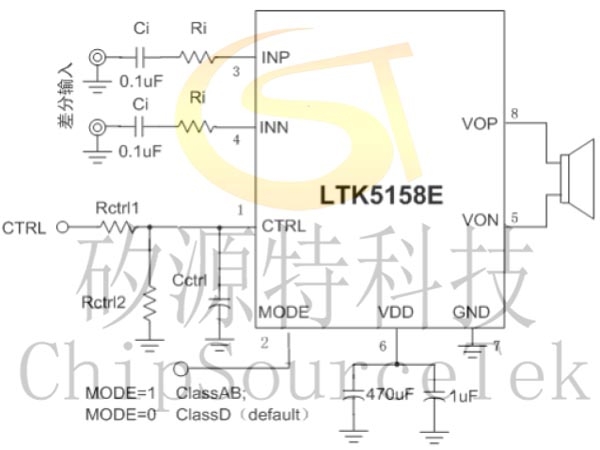

    差分输入:

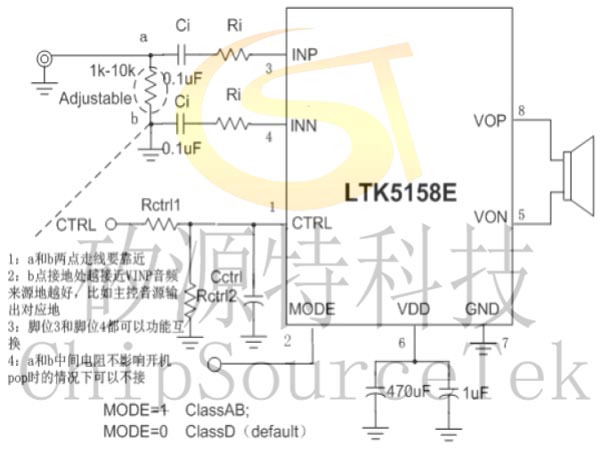

    单端输入:

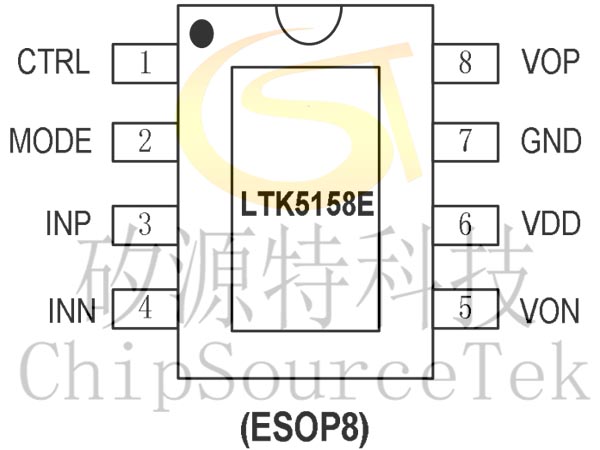

    LTK5158E脚分布 :

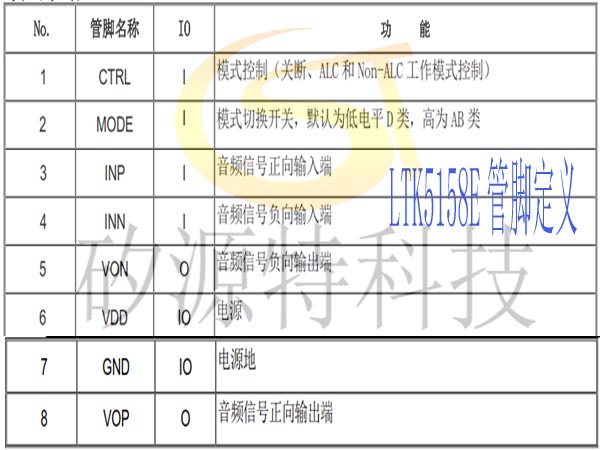

    LTK5158E脚定义 :

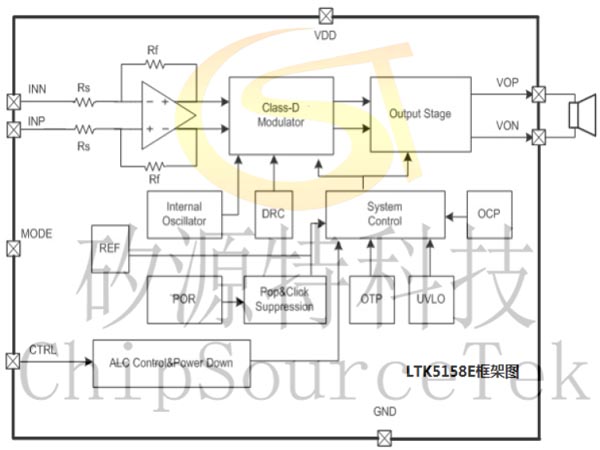

    LTK5158E 原理框图:




    LTK5158E封装图:
