CLASS AB/D Switchable Power Amplifier

LTK5159

    LTK5159 是一款全差分输入5.5W、单声道AB/D类超低EMI、无需滤波器、超低底噪、超低失真、带有可切换自动增益功能(ALC)的音频功率放大芯片。
    当切换到AB类时,可以FM无干扰。工作电压2.5V-6V,在电源电压5V,THD+N达到10%时,可以在4Ω喇叭上输出3.3W的功率或者2Ω喇叭上输出5.5W的功率。
    LTK5159的输出带有自动增益(ALC)功能。
    LTK5159的工作效率超过90%,并且在1kHz下的PSRR高达70dB以上。
    LTK5159采用ESOP-8封装。
    LTK5159概述:
        LTK5159 是一款全差分输入5.5W、单声道AB/D类超低EMI、无需滤波器、超低底噪、超低失真、带有可切换自动增益功能(ALC)的音频功率放大芯片。
        当切换到AB类时,可以FM无干扰。工作电压2.5V-6V,在电源电压5V,THD+N达到10%时,可以在4Ω喇叭上输出3.3W的功率或者2Ω喇叭上输出5.5W的功率。
        LTK5159的输出带有自动增益(ALC)功能,可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真,也可以自适应地防止在电池应用中由于电池电压下降所引起的输出削峰,显著提高音质。
        LTK5159的工作效率超过90%,并且在1kHz下的PSRR高达70dB以上。
       另外由于采用DRC(Dynamic rangecontrol)技术,降低了大功率输出时,由于波形切顶带来的失真,相比同类产品,动态反应更加出色。               LTK5159采用ESOP-8封装。


    LTK5159特性:
    工作电压范围:3.0V 到 6V
    全差分输入,优异的爆破声抑制电路
    超低底噪、超低失真
    带DRC 功能自动增益控制(可关闭)
    VDD=5V 下最大输出功率(Non-ALC)
      3.3W(4Ω 喇叭,10% THD+N)
      5.5W(2Ω 喇叭,10% THD+N)
    VDD=5V 下最大输出功率(ALC)
      2.5W(4Ω 喇叭,1% THD+N)
      1.5W(2Ω 喇叭,1% THD+N)
    低失真:THD+N:0.05%(1kHz,PO=1W)
    提供 10dB 的 ALC 动态范围控制
    关断电流 < 0.5uA
    PSRR:75dB@1kHz
    短路保护和过温保护
    LTK5159采用ESOP-8封装


    LTK5159应用:
    蓝牙音箱
    插卡音箱
    USB 音响
    平板电脑等便携式设备


    LTK5159典型应用图(不带 ALC 防破音接法)

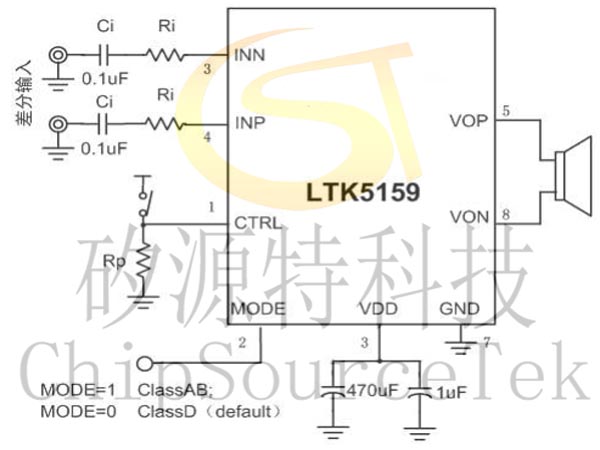

    差分输入:

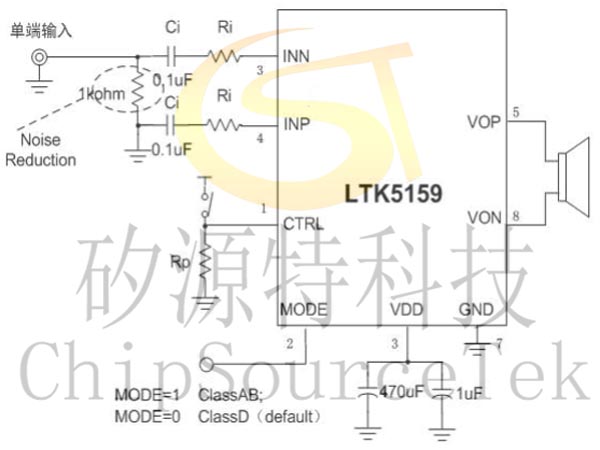

    单端输入:



    LTK5159典型应用图(带 ALC 防破音接法)

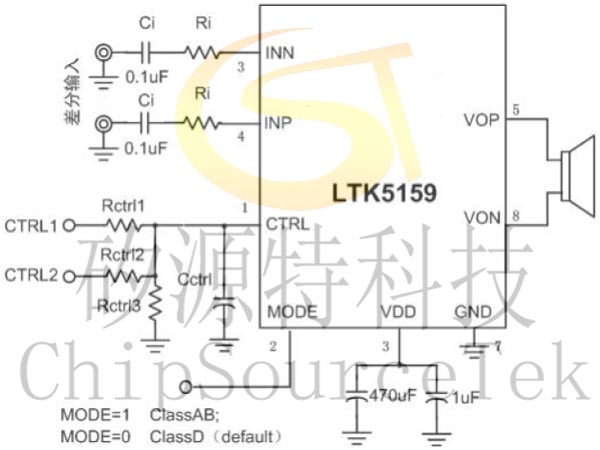

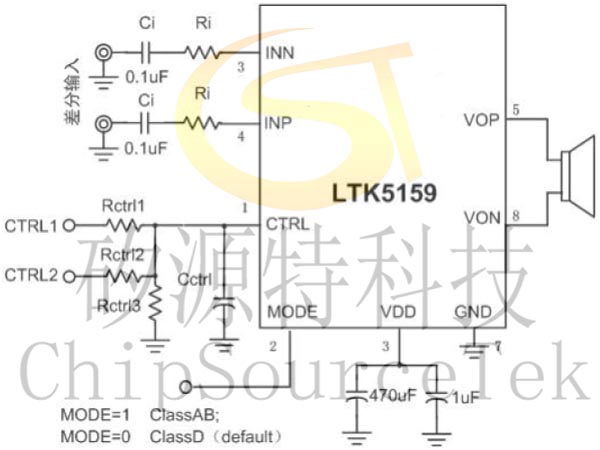

    差分输入:


    单端输入:



    LTK5159

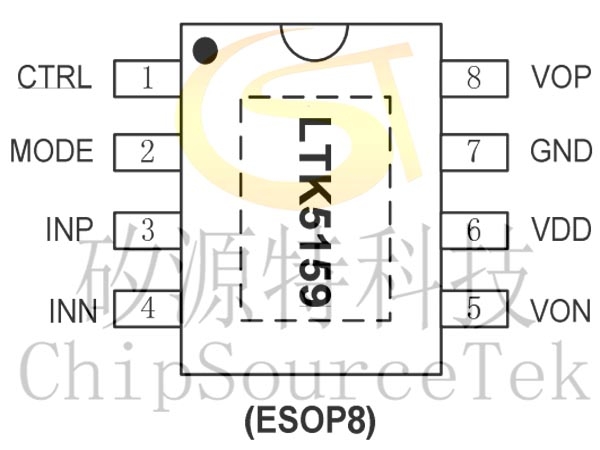

    脚分布 :



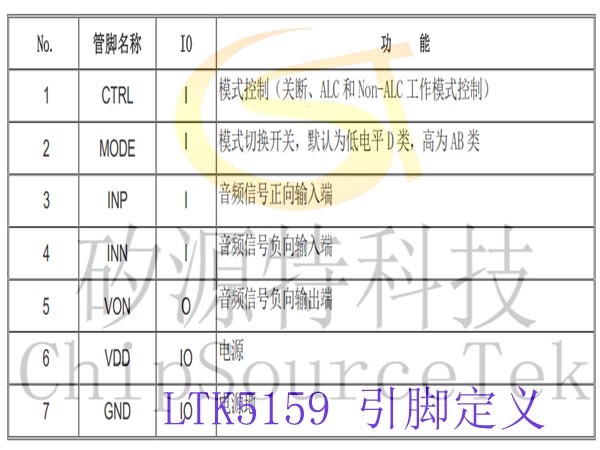

    LTK5159脚定义 :

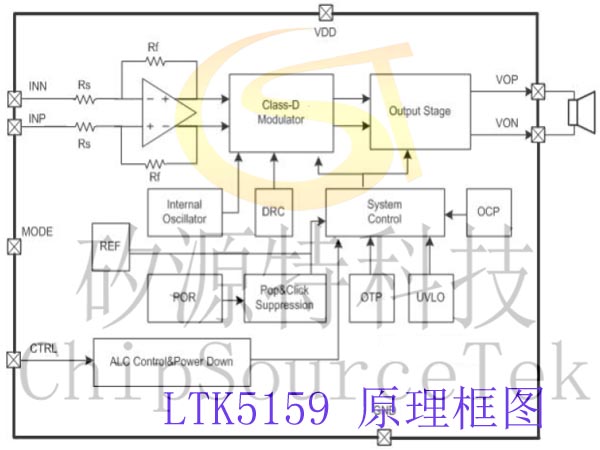

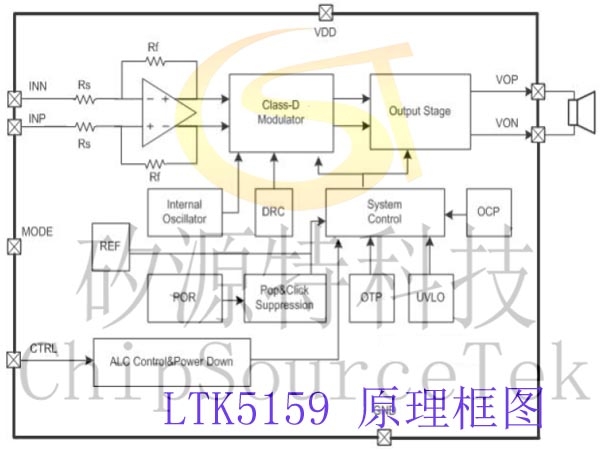

    LTK5159原理框图:
