CLASS AB/D Switchable Power Amplifier

LTK5112

    LTK5112是一款4Ω-32W 、差分结构,F类音频功率放大器。    LTK5112采用ESOP-8封装。
    LTK5112工作电压 6-15.5V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用,LTK5112的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB 类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
     XS9110A
\

    XS9110A
    LTK5112概述:
        LTK5112是一款4Ω-32W 、差分结构,F类音频功率放大器。
        LTK5112工作电压 6-15.5V,同时采用差分输入结构,对噪声的干扰有很好的抑制作用,LTK5112的F类模式控制和关断控制集成在一个脚位上,通过一个管脚控制芯片的开启、关闭、AB 类、D类的自由切换,可以极大程度的节省IO口,并且在AB类可以完全消除EMI的干扰,在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
        LTK5112采用ESOP-8封装。

    LTK5112特性:
    输入电压范围 6V-15.5V
    无滤波的 D 类/AB 类放大器、低静态电流和低 EMI
    FM 模式无干扰
    优异的爆破声抑制电路
    超低底噪、超低失真
    10% THD+N,VDD=15.5V,4Ω+33UH 负载下提供高达 32W 的输出功率
    10% THD+N,VDD=12V,3Ω+15UH 负载下提供高达 24W 的输出功率
    过温保护、短路保护
    LTK5112采用ESOP-8封装

    LTK5112应用:
    蓝牙音箱、智能音箱
    导航仪、便携游戏机、扩音器
    拉杆音箱、DVD、智能家居
    各类 6-15.5V 供电音频产品

    LTK5112典型应用电路图:


    LTK5112管脚说明及定义:

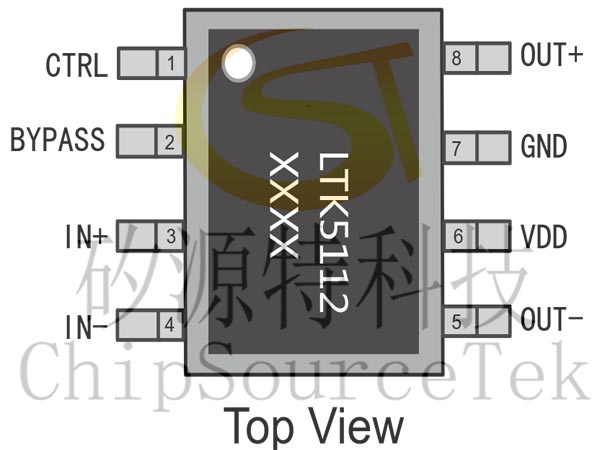

    LTK5112引脚定义:

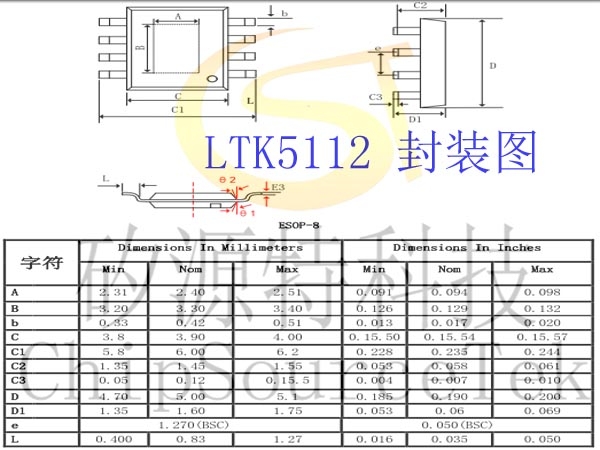

    LTK5112封装图:
