CLASS AB/D Switchable Power Amplifier

HAA9203B

    HAA9203B是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器;超低的EMI非常适合应用于带FM功能的便携式设备中。
    HAA9203B的差分输入架构和极高的PSRR有效地提高了HAA9203B对RF噪声的抑制能力;无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计;高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9203B成为便携式音频产品的最佳选择。
    HAA9203B具有极低的关断电流,极大的延长系统的待机时间;OCP、OTP、UVLO保护功能增强系统的可靠性;开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9203B提供带散热片的ESOP8L封装。
    HAA9203B概述:
        HAA9203B是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器;超低的EMI非常适合应用于带FM功能的便携式设备中。
        HAA9203B的差分输入架构和极高的PSRR有效地提高了HAA9203B对RF噪声的抑制能力;无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计;高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA9203B成为便携式音频产品的最佳选择。
        HAA9203B具有极低的关断电流,极大的延长系统的待机时间;OCP、OTP、UVLO保护功能增强系统的可靠性;开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA9203B提供带散热片的ESOP8L封装。

    HAA9203B特性:
    AB类、D类切换功能
    2种防破音可选,防破音压缩范围-10dB
    D类输出功率:
      -6.60W(VDD=5.5V,RL=2Ω,THD+N=10%)
      -3.98W(VDD=5.5V,RL=4Ω,THD+N=10%)
    AB类输出功率:
      -6.15W(VDD=5.5V,RL=2Ω,THD+N=10%)
      -3.95W(VDD=5.5V,RL=4Ω,THD+N=10%)
    工作电压范围:2.5V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能

    HAA9203B应用:
    扩音器
    便携式音箱/插卡音箱
    蓝牙音箱/USB音箱

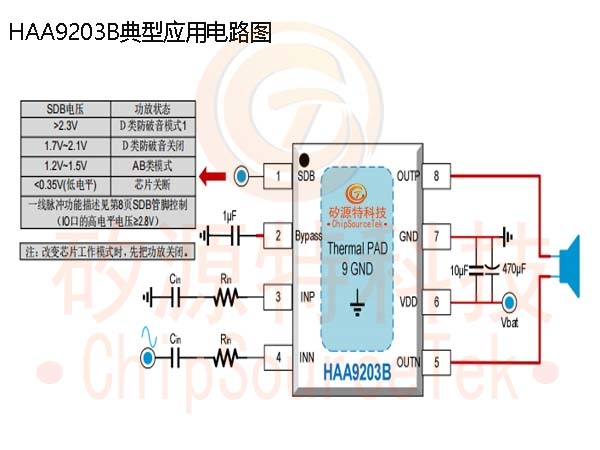

    HAA9203B典型应用电路图:

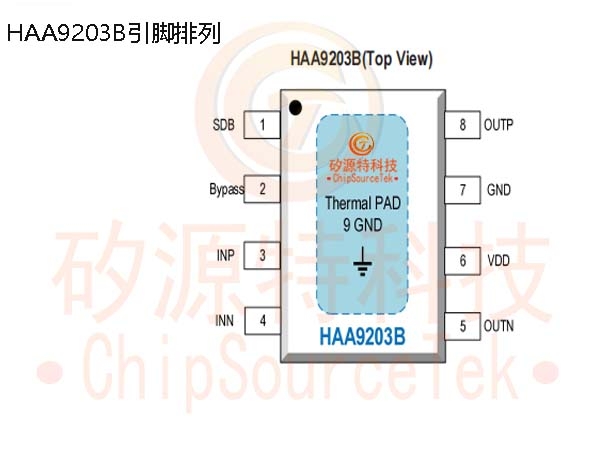

    HAA9203B引脚排列:

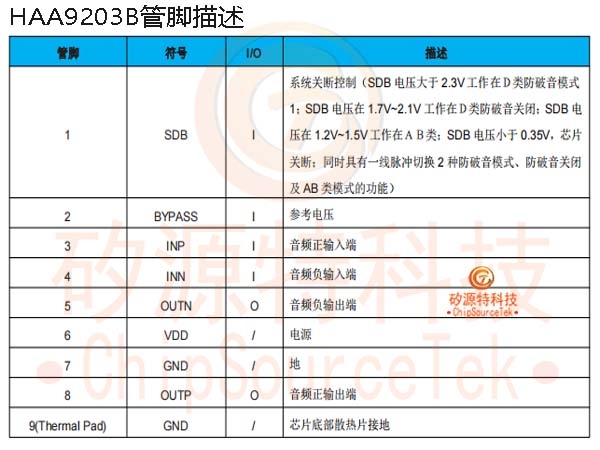

    HAA9203B管脚描述:
    HAA9203B订购信息:
    料号
    封装
    表面印字
    包装

    HAA9203B

    ESOP8L


    4000颗/盘(卷带)
